焦耳热固定床催化剂评价系统

焦耳热固定床催化剂评价系统通过将焦耳热效应与自动化控制深度融合，实现了传统热工装备的颠覆性升级，为高温高压反应研究提供高效、安全、智能化的实验平台。

设备概述：

  焦耳热固定床是由鑫视科shinsco研发的高效反应装置，采用焦耳加热技术实现快速升温与精准控温。该设备适用于气相、气液两相及催化反应体系，广泛应用于化工、材料合成、催化研究等领域，具有高效节能、操作安全等特点。

工作原理：

  通过焦耳加热电源输出脉冲或稳定直流电流，直接作用于导电反应管（材质包括310S、316L、Inconel不锈钢），利用材料自身焦耳效应实现快速升温。配合气体输入、预热及伴热系统，可精确控制反应条件，与传统间接加热方式相比减少热损耗。

产品核心优势：

1、超快升温速率，焦耳效应直接加热导电材料，5秒内可达1200℃，显著缩短反应时间。

2、高效节能设计，直接加热床层减少热传导损耗，电能利用率提升30%以上。

3、精准控温系统，通过调节电流强度与通断时间，配合PID算法实现±1℃温控精度。

4、快速降温技术，集成水冷循环与惰性气体吹扫系统，10分钟内完成高温至安全温度冷却。

5、全自动控制，触摸屏人机界面+PLC控制系统，支持参数预设、过程监控及安全连锁保护。

技术详情：

模块	技术参数
​反应条件​	最高温度1200℃ , 最大压力10MPa , 多相反应兼容
​进料系统​	气体（质量流量控制器）&液体（柱塞泵）,流量误差≤1% , 支持多组分混合进料
​反应模块​	定制化反应管（石英内管+不锈钢外管），催化剂装填量按需定制，可以根据不同的催化剂、压力、温度设计不同的反应器
温度控制	采用PID控制电源模块的电流和电压，实现温度的精准控制；并能实时监测反应段的温度
​加热模块​	焦耳加热功率，碳化硅颗粒辅助加热，水冷循环温控
​分离分析​	气液分离器+冷凝器，在线产物分析接口
​安全系统​	超压/超温自动切断，电气安全连锁，接地电阻<4Ω
​电气规格​	AC380V/220V±10% / 50Hz / 整机功率≤10kW

创新设计亮点：

1、模块化结构，反应管、进料系统等组件可快速更换，支持气-液-固多相反应模式切换。

2、导电催化剂体系，兼容导电颗粒催化剂与添加导电载体的粉末催化剂，拓展应用场景。

3、双路安全保障，软硬件结合的安全控制系统，配备压力/温度/流量三重冗余保护机制。

4、定制化服务，支持反应管尺寸、通道数量、进料配比等参数按需定制。

典型应用场景：

1、高温催化反应（如甲烷裂解、CO₂重整）

2、纳米材料合成（碳纳米管、石墨烯制备）

3、聚合物高温降解研究

4、锂电池材料烧结工艺开发

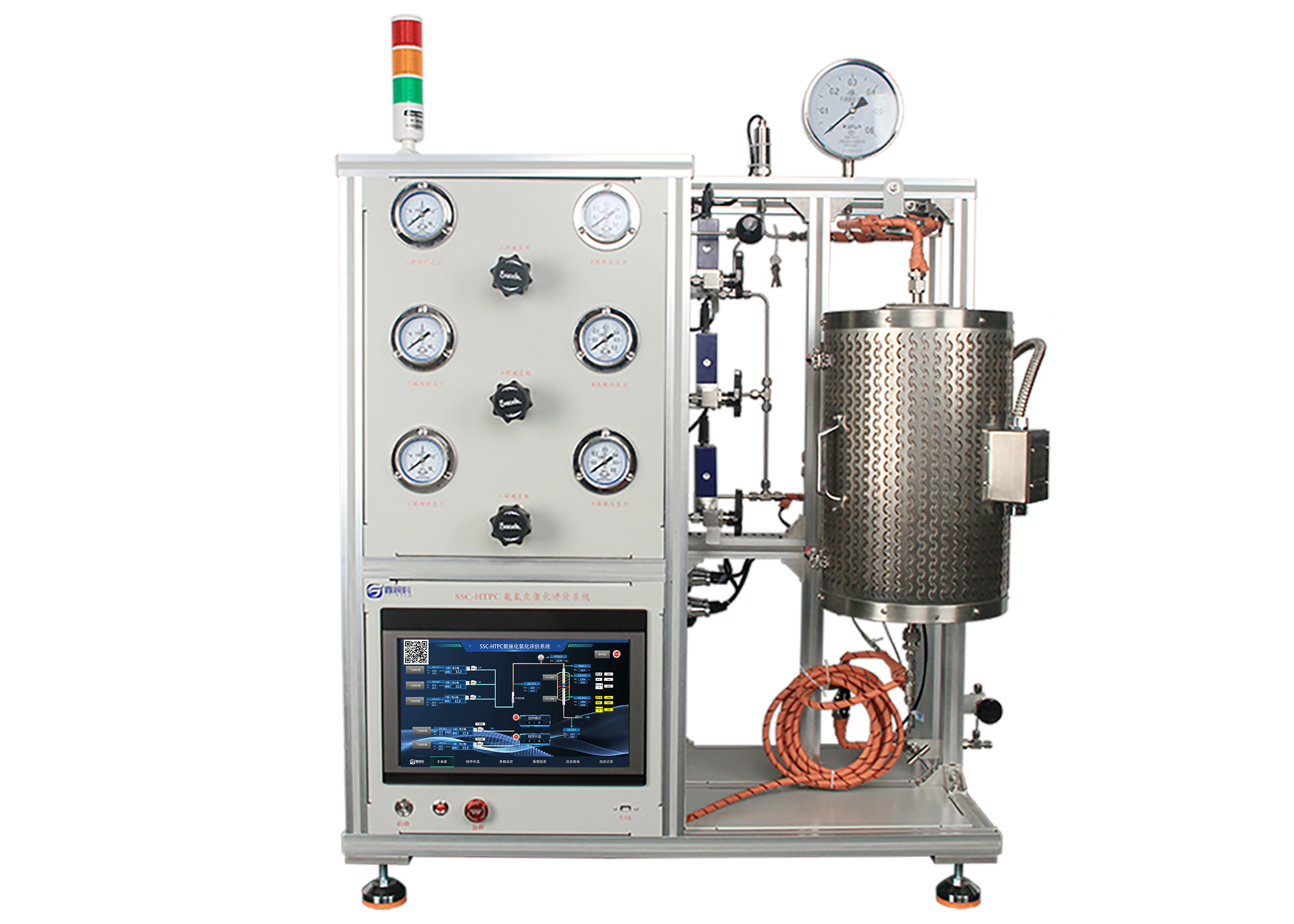

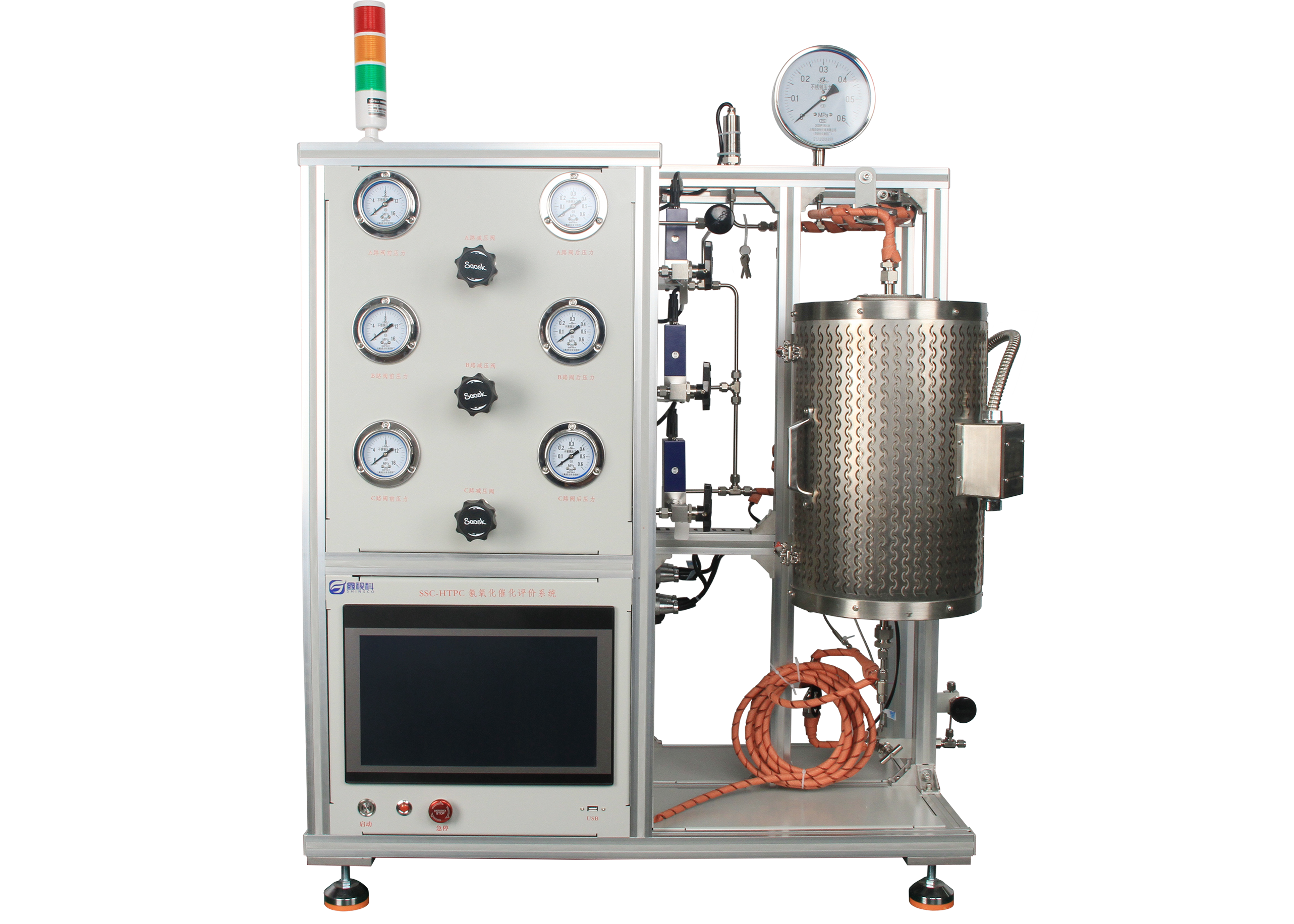

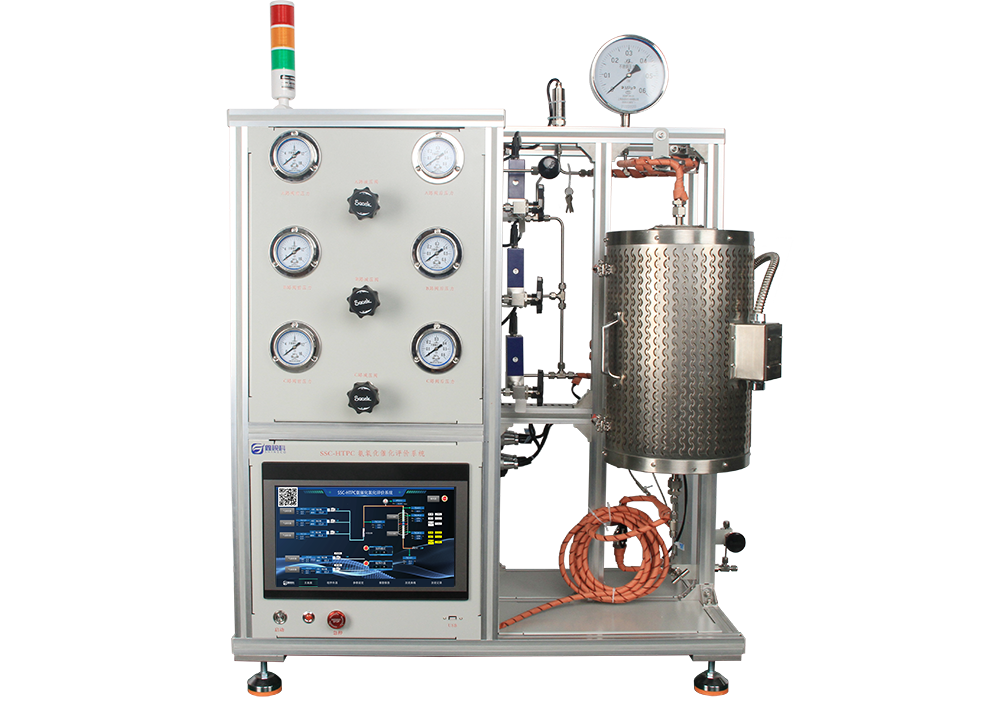

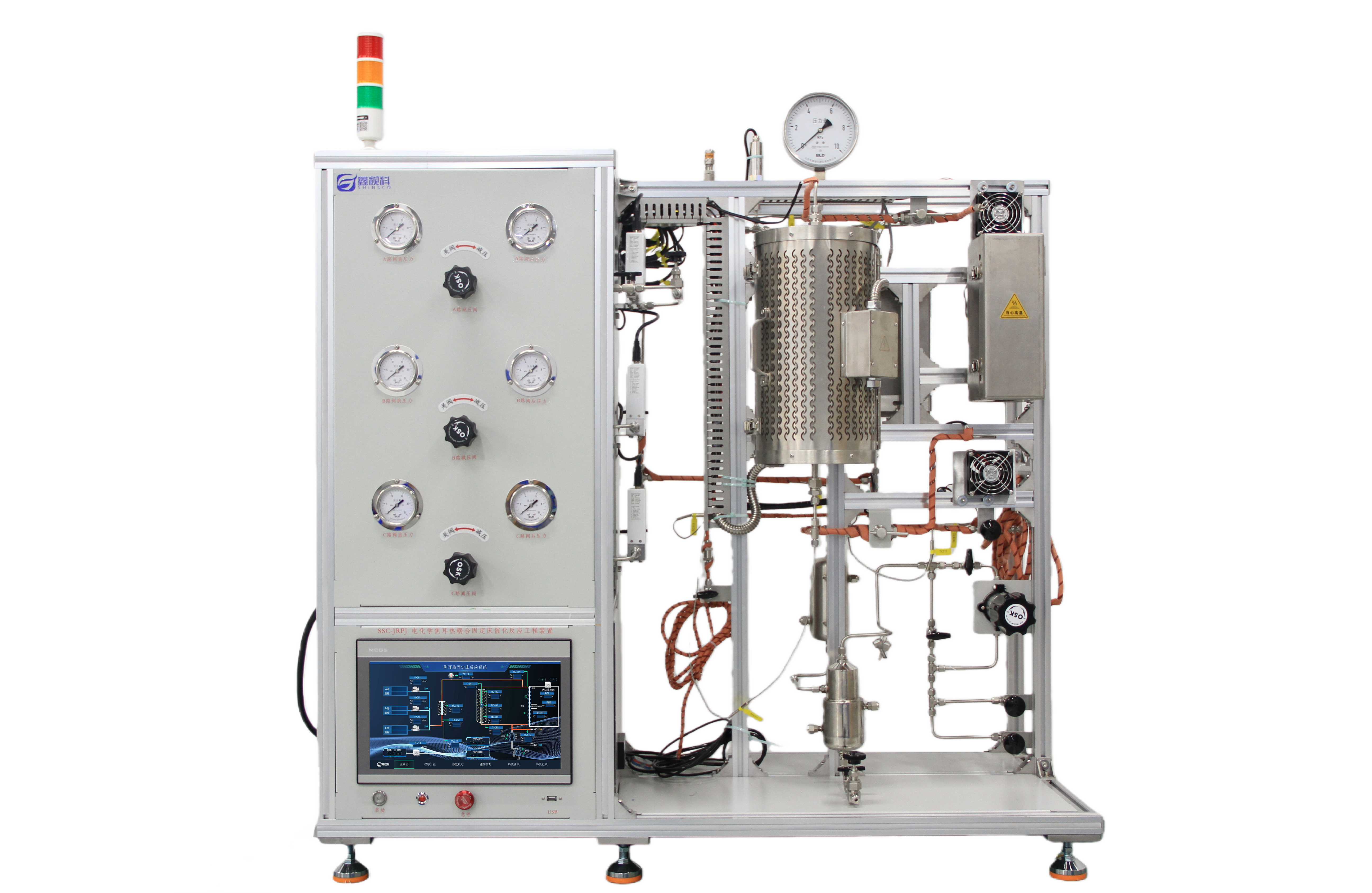

实物图：
