维度调整部件简介

　　不同于通常的光学调整架，OB-12系列X-Y维度调整部件按OB标准螺纹接口设计，装配好的光学元件通过螺纹接口可以直接和OB-12系列X-Y维度调整部件连接。OB-12系列X-Y维度调整部件可用于光路中各不同位置，方便对单个元件的同轴度进行独立调节，也可调整由多个元件组成的光学系统的同轴度。由于其连接端口采用OB标准螺纹接口的设计，使得使用者在更换光学元件时极为简单和方便。并且由于OB光桥系统产品加工精度及一致性的保证，使得更换不同光学元件时，整体光路系统的准直性不会受到太大影响。

纬度调整部件特征

按标准螺纹接口设计，装配好的光学元件通过螺纹接口可以直接和X-Y维度调整部件连接。

X-Y维度调整部件可用于光路中各不同位置，方便对单个元件的同轴度进行独立调节。

也可调整由多个元件组成的光学系统的同轴度。

产品列表

展开	产品型号	单价	库存状态	购物车
	SN12002-LMH-XY-M42

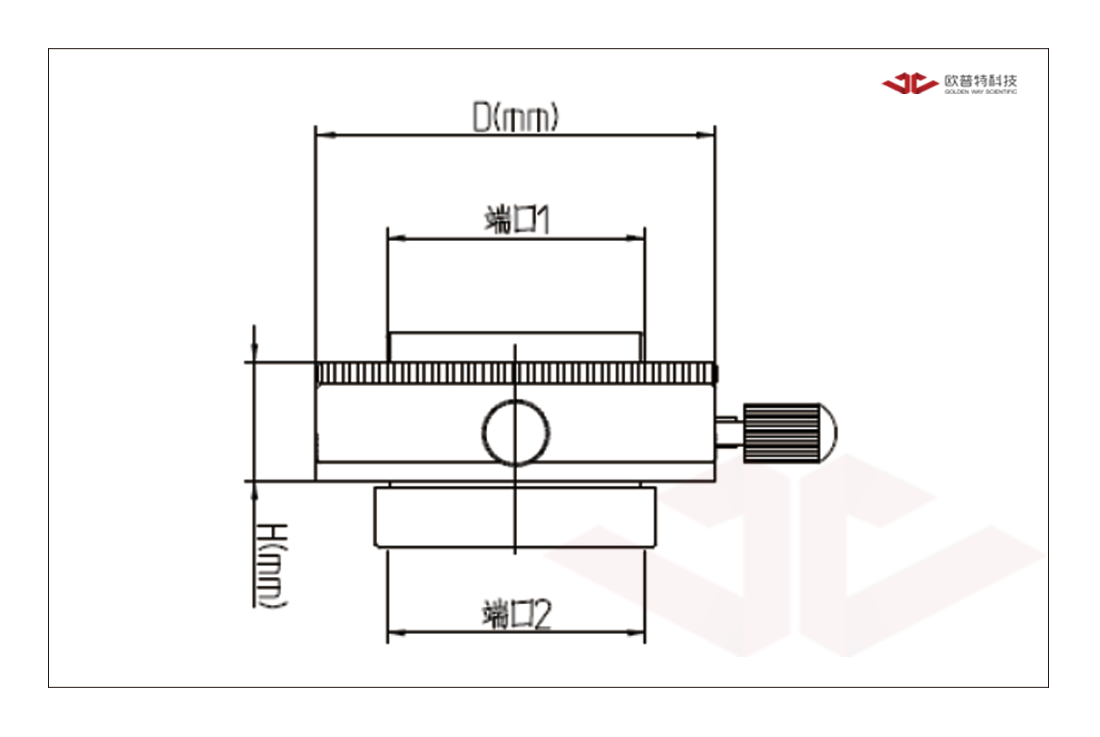

技术参数技术服务 SN12002-LMH-XY-M42纬度调整部件 D=Ø67mm H=12.5mm D(mm) Ø67 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.75螺距端口1-螺纹规格 M42x0.75-阳端口2-螺纹规格 M42x0.75-阴 RoHS 符合标准
	SN12004-LMH-XY-M28.5
技术参数技术服务 SN12004-LMH-XY-M28.5纬度调整部件 D=Ø54mm H=12.5mm D(mm) Ø54 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.75螺距端口1-螺纹规格 M28.5x0.6-阳端口2-螺纹规格 M28.5x0.6-阴 RoHS 符合标准
	SN12003-LMH-XY-M35
技术参数技术服务 SN12003-LMH-XY-M35纬度调整部件 D=Ø54mm H=12.5mm D(mm) Ø54 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.75螺距端口1-螺纹规格 M35x0.75-阳端口2-螺纹规格 M35x0.75-阴 RoHS 符合标准
	SN12005-LMH-XY-M23.2
技术参数技术服务 SN12005-LMH-XY-M23.2纬度调整部件 D=Ø48mm H=12.5mm D(mm) Ø48 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.5螺距端口1-螺纹规格 M23.2x0.75-阳端口2-螺纹规格 M23.2x0.75-阴 RoHS 符合标准
	SN12001-LMH-XY-M52
技术参数技术服务 SN12001-LMH-XY-M52纬度调整部件 D=Ø77mm H=12.5mm D(mm) Ø77 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.75螺距端口1-螺纹规格 M52x0.75-阳端口2-螺纹规格 M52x0.75-阴 RoHS 符合标准
	SN12006-LMH-XY-M15
技术参数技术服务 SN12006-LMH-XY-M15纬度调整部件 D=Ø39mm H=12.5mm D(mm) Ø39 H(mm) 12.5 X轴,Y轴方向调节范围(mm) ±2 调节精度(mm) 0.5螺距端口1-螺纹规格 M15x0.75-阳端口2-螺纹规格 M15x0.75-阴 RoHS 符合标准
