紫外熔融石英角锥棱镜简介

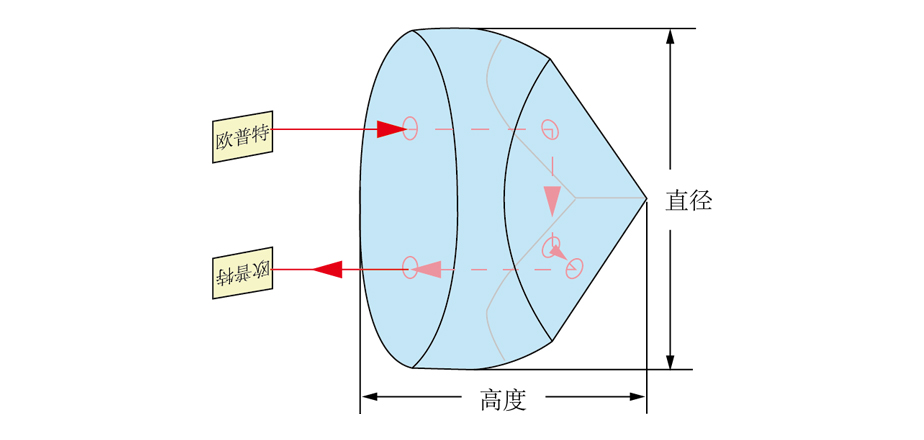

　　角锥棱镜设计目的是将到达棱镜面的光线或光束反射回去，角锥棱镜通过三次反射将图像或光束后向反射回原始方向。即使入射角不为零，光束或图像也会倒置并反射180°。这些角锥棱镜不受对准的影响，非常适合后向反射光学元件。角锥棱镜多用于准直应用。

紫外熔融石英角锥棱镜特征

材料：紫外熔融石英	直径D公差：+0.0/-0.1mm
高度H公差：±0.2 mm	光束偏转角: 见产品列表
表面面型: 波长/10@632.8nm	表面光洁度：20/10
倒边 : <0.25mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP26-008-UVAL

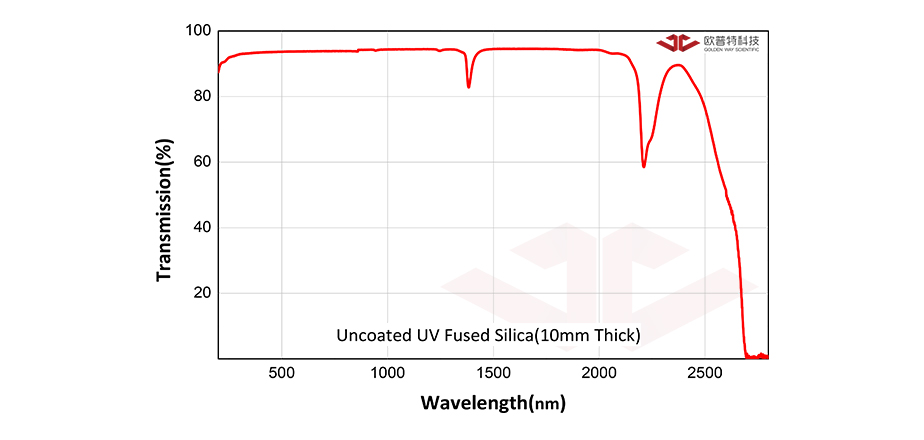

技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=8.00mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 8.00 高度H(mm) 6.00 综合偏转角 <10'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-050-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=50.80mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 50.80 高度H(mm) 37.50 综合偏转角 <3'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-012-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=12.70mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <3'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-012-2-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=12.70mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <10'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-050
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=50.80mm 未镀膜紫外熔融石英直径D(mm) 50.80 高度H(mm) 37.50 综合偏转角 <3'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-2
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.40mm 未镀膜紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <10'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-3
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.40mm 未镀膜紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <5'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-038-1-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=38.10mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 38.10 高度H(mm) 28.50 综合偏转角 <5'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-2-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.4mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <10'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-012
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=12.70mm 未镀膜紫外熔融石英直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <3'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-038-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=38.10mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 38.10 高度H(mm) 28.50 综合偏转角 <3'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-038-1
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=38.10mm 未镀膜紫外熔融石英直径D(mm) 38.10 高度H(mm) 28.50 综合偏转角 <5'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-050-1-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=50.80mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 50.80 高度H(mm) 37.50 综合偏转角 <5'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-1
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.40mm 未镀膜紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <3'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-008
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=8.00mm 未镀膜紫外熔融石英直径D(mm) 8.00 高度H(mm) 6.00 综合偏转角 <10'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-012-2
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=12.70mm 未镀膜紫外熔融石英直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <10'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-3-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.4mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <5'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-050-1
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=50.80mm 未镀膜紫外熔融石英直径D(mm) 50.80 高度H(mm) 37.50 综合偏转角 <5'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-025-1-UVAL
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=25.4mm 反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 紫外熔融石英直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <3'' 镀膜指标反射面镀紫外铝高反膜 Ravg>85%@200-2000nm 材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
	SP26-038
技术参数光谱曲线图技术服务紫外熔融石英角反射棱镜 D=38.10mm 未镀膜紫外熔融石英直径D(mm) 38.10 高度H(mm) 28.50 综合偏转角 <3'' 镀膜要求未镀膜材料紫外熔融石英直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 20/10 倒边 < 0.25mmX45° RoHS 符合标准
