UV熔融石英鼓形透镜简介

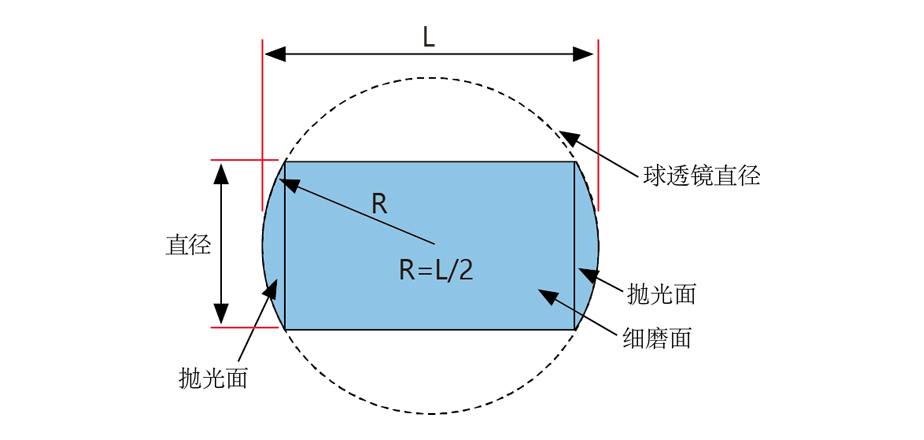

　　鼓型透镜是两端为球形、沿光轴方向提供定位面的透镜。它是在球透镜的基础上磨外圆形成的，为的是方便装卡，它比较适合光通信中光的传播。

UV熔融石英鼓形透镜特征

材料：紫外熔融石英	设计波长：587.6nm
直径误差：+0.0/-0.05mm	中心厚度误差: ±0.005mm
面型不规则：波长/4@632.8nm	表面光洁度: 40/20
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL27-040-050-UV

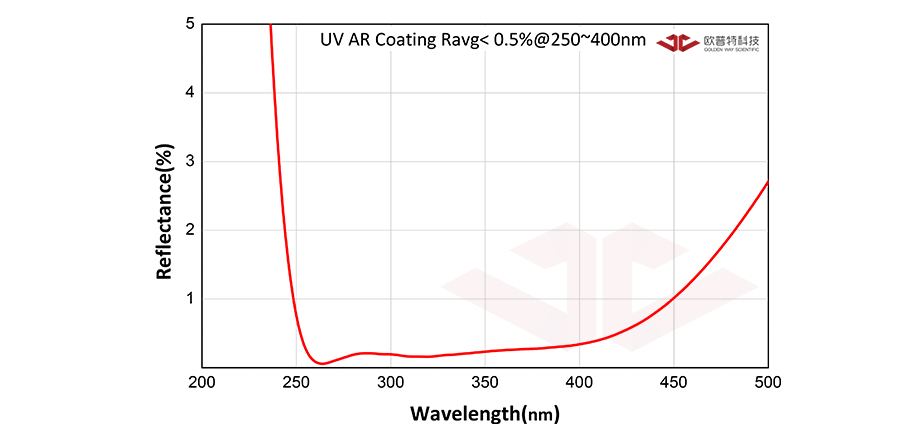

技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=4.00mm F=3.98mm Ravg<0.5% @250~403nm 紫外熔融石英直径D(mm) 4.00 焦距EFL(mm) 3.98 背焦BFL(mm) 1.48 中心厚度Tc(mm) 5.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-030-040

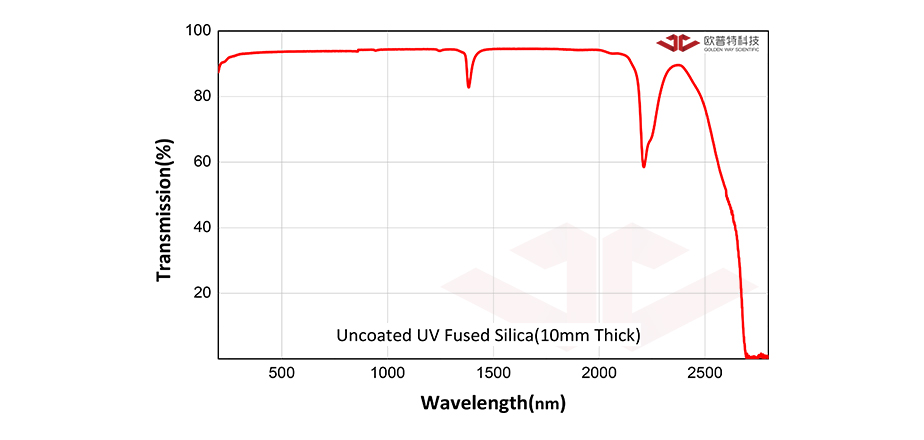

技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=3.00mm F=3.18mm 未镀膜紫外熔融石英直径D(mm) 3.00 焦距EFL(mm) 3.18 背焦BFL(mm) 1.18 中心厚度Tc(mm) 4.00 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-050-080
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=5.00mm F=6.36mm 未镀膜紫外熔融石英直径D(mm) 5.00 焦距EFL(mm) 6.36 背焦BFL(mm) 2.36 中心厚度Tc(mm) 8.00 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-020-025
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=2.00mm F=1.99mm 未镀膜紫外熔融石英直径D(mm) 2.00 焦距EFL(mm) 1.99 背焦BFL(mm) 0.74 中心厚度Tc(mm) 2.50 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-030-040-UV
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=3.00mm F=3.18mm Ravg<0.5% @250~402nm 紫外熔融石英直径D(mm) 3.00 焦距EFL(mm) 3.18 背焦BFL(mm) 1.18 中心厚度Tc(mm) 4.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-020-030-UV
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=2.00mm F=2.39mm Ravg<0.5% @250~401nm 紫外熔融石英直径D(mm) 2.00 焦距EFL(mm) 2.39 背焦BFL(mm) 0.89 中心厚度Tc(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-020-025-UV
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=2.00mm F=1.99mm Ravg<0.5% @250~400nm 紫外熔融石英直径D(mm) 2.00 焦距EFL(mm) 1.99 背焦BFL(mm) 0.74 中心厚度Tc(mm) 8.00 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-050-080-UV
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=5.00mm F=6.36mm Ravg<0.5% @250~404nm 紫外熔融石英直径D(mm) 5.00 焦距EFL(mm) 6.36 背焦BFL(mm) 2.36 中心厚度Tc(mm) 8.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-040-050
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=4.00mm F=3.98mm 未镀膜紫外熔融石英直径D(mm) 4.00 焦距EFL(mm) 3.98 背焦BFL(mm) 1.48 中心厚度Tc(mm) 5.00 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
	SL27-020-030
技术参数光谱曲线图技术服务紫外熔融石英鼓型透镜 D=2.00mm F=2.39mm 未镀膜紫外熔融石英直径D(mm) 2.00 焦距EFL(mm) 2.39 背焦BFL(mm) 0.89 中心厚度Tc(mm) 3.00 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 直径误差(mm) +0.0/-0.05 中心厚度误差(mm) ±0.005 面型不规则波长/4 @632.8nm 表面光洁度 40/20 RoHS 符合标准
