H-K9L分光平片椭圆宽带分光片简介

　　椭圆形分光片可方便、准确地安装于各种圆形镜筒内，节约使用空间并能产生圆形光斑。鑫视科科技提供前表面镀分光膜，后表面镀VIS、NIR、SWIR 增透膜的多种型号的椭圆形分光平片。

椭圆宽带分光片特征

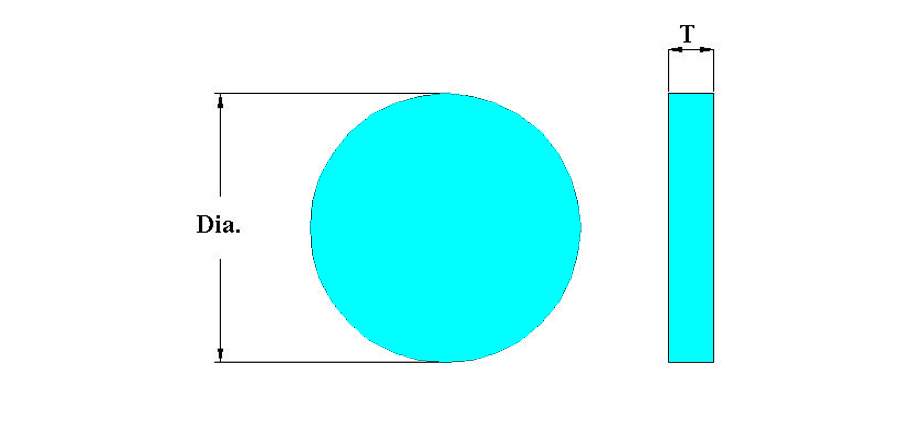

材料: 精退火H-K9L光学玻璃	表面面型: <波长/ 4 @ 633 nm
平行差: ＜30秒	表面光洁度: 60/40
有效孔径：90%	短轴误差: +0.0/-0.1mm
厚度：1mm±0.1mm	倒边: 保护性倒边0.2~0.5mmX45°
镀膜: 按45°入射设计
S1面分光膜：分光比(R/T) 50:50±10% 标称带宽内的平均值
S2面增透膜：R_avg<1% 标称带宽内的平均值

产品列表

展开	产品型号	单价	库存状态	购物车

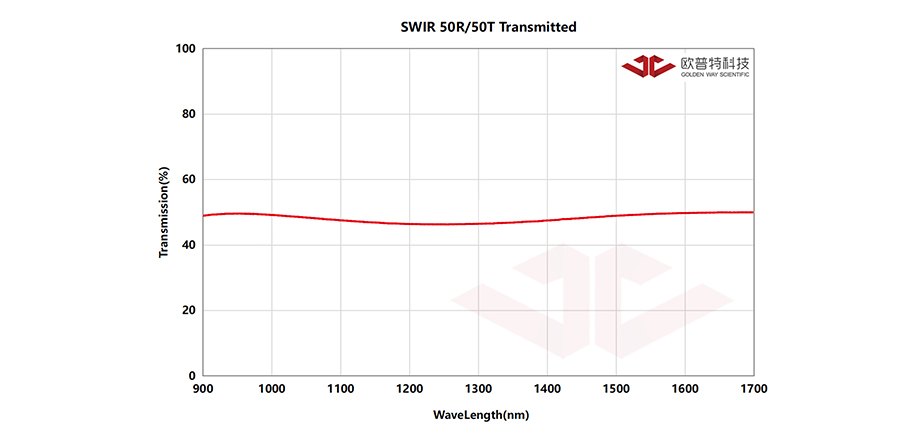

	SPBS13-025-50-SWIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=25.00mm 分光比=50R/50T S2面增透膜AR @900~1700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ25.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @900~1700nm
	SPBS13-012-50-SWIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=12.50mm 分光比=50R/50T S2面增透膜AR @900~1700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ12.5 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @900~1700nm

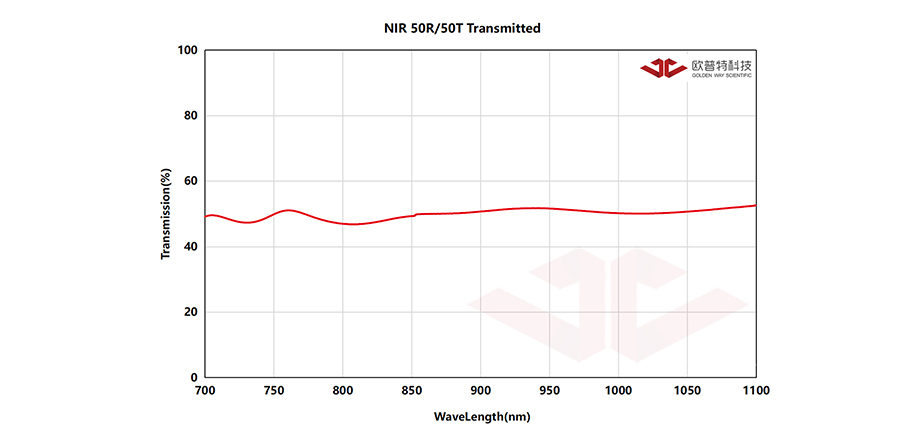

	SPBS13-012-50-NIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=12.50mm 分光比=50R/50T S2面增透膜AR @700~1100nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φφ12.5 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @700~1100nm

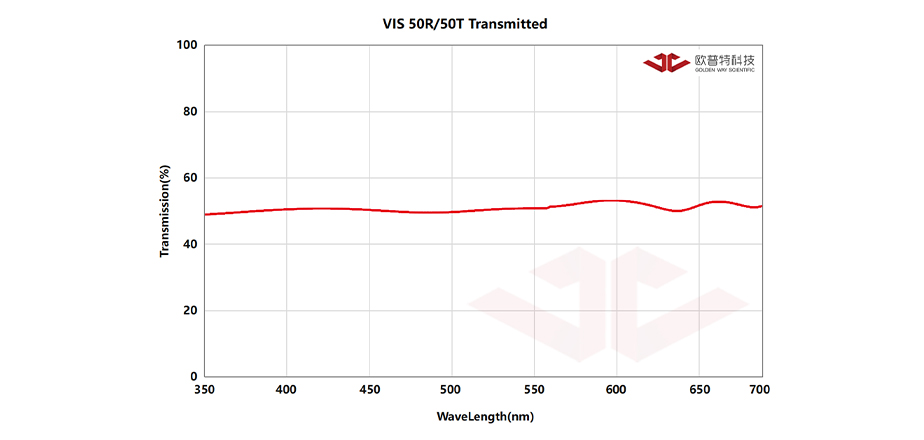

	SPBS13-050-50-VIS
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=50.00mm 分光比=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ50.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @350~700nm
	SPBS13-050-50-SWIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=50.00mm 分光比=50R/50T S2面增透膜AR @900~1700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ50.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @900~1700nm
	SPBS13-012-50-VIS
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=12.50mm 分光比=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ12.5 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @350~700nm
	SPBS13-025-50-VIS
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=25.00mm 分光比=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ25.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @350~700nm
	SPBS13-050-50-NIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=50.00mm 分光比=50R/50T S2面增透膜AR @700~1100nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ50.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @700~1100nm
	SPBS13-025-50-NIR
技术参数光谱曲线图技术服务 K9椭圆宽带分光平片 D=25.00mm 分光比=50R/50T S2面增透膜AR @700~1100nm 精退火K9光学玻璃镀膜设计按45°入射设计材料精退火H-K9L光学玻璃短轴误差(mm) +0.0/-0.1 透过波前误差 <波长/ 4 @ 633 nm 厚度(mm) 1±0.1 有效孔径 90% 表面光洁度 60/40 平行差＜30秒 S1面分光膜分光比(R/T) 50:50±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准短轴(mm) φ25.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @700~1100nm
