H-K9L分光平片经济型分光片简介

　　分光平片前表面镀分光膜，后表面通常镀增透膜以减弱光束间及鬼像的干涉效应。分光平片重量较轻、价格适中、制作相对容易。鑫视科科技提供前表面镀分光膜，后表面镀 VIS、NIR、SWIR 增透膜的多种型号的经济型分光平片。我司不仅提供大量分光平片现货标准品，同时也可根据您的需求为您定制分光平片。

经济型分光片特征

材料: 精退火H-K9L光学玻璃	表面面型: 4~8波长/英寸
平行差: ＜3分	表面光洁度: 80/50
有效孔径：90%	尺寸误差: +0.0/-0.25mm
厚度公差： ±0.2mm	倒边: 切割边缘
镀膜: 见产品列表
S1面分光膜：



VIS (可见光)---分光比(R/T) ±10%平均 @400~700nm
NIR (近红外)---分光比(R/T) ±10%平均 @600~1100nm
SWIR (短波红外)---分光比(R/T) ±10%平均 @900~1700nm
S2面增透膜：
VIS (可见光)--- R_avg<1% @400~700nm
NIR (近红外)--- R_avg<1% @600~1100nm
SWIR (短波红外)--- R_avg<1% @900~1700nm

产品列表

展开	产品型号	单价	库存状态	购物车
	SPBSE-35x50-30-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=35.0x50.0x1.1 F=30R/70T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 35.0x50.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

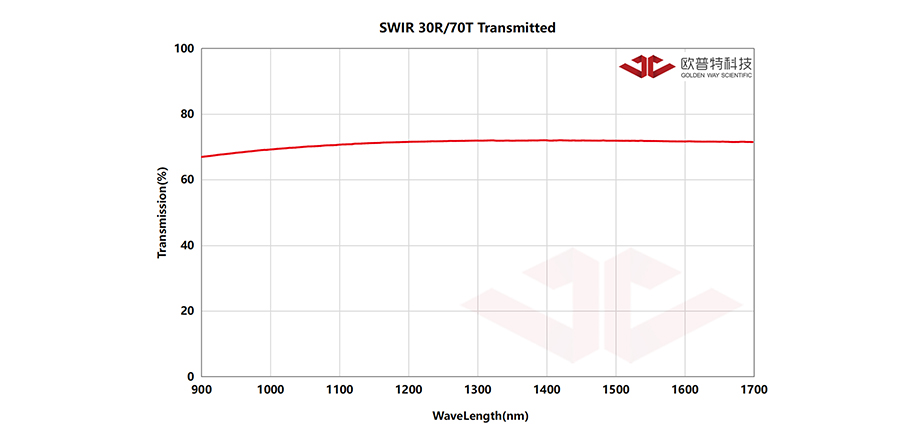

	SPBSE-30x45-30-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=30.0x45.0x1.1 F=30R/70T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 30.0x45.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-12x17-70-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=12.5x17.5x1.1 F=70R/30T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 12.5x17.5x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-35x50-50-SWIR
技术参数光谱曲线图技术服务 {/if} 分享在线客服微信咨询经济型分光平片 D=35.0x50.0x1.1 F=50R/50T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 35.0x50.0x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-30x30-30-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=30.0x30.0x1.1 F=30R/70T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 30.0x30.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-050-70-SWIR

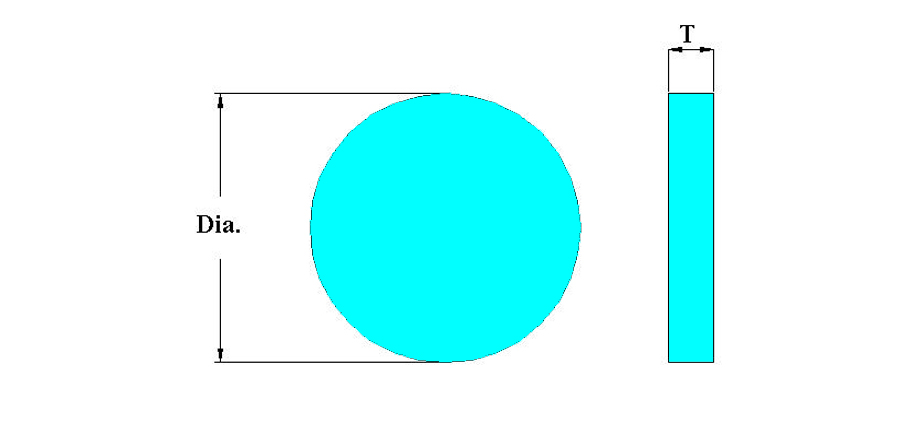

技术参数光谱曲线图技术服务经济型分光平片 D=Φ50.0x1.1 F=70R/30T ±10%平均@900~1700nm B270玻璃板尺寸(mm) Φ50.0x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-12x17-70-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=12.5x17.5x1.1 F=70R/30T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 12.5x17.5x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-12x17-50-VIS
技术参数光谱曲线图技术服务经济型分光平片 D=12.5x17.5x1.1 F=50R/50T ±10%平均@400~700nm B270玻璃板尺寸(mm) 12.5x17.5x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@400~700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@400~700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-35x35-30-VIS
技术参数光谱曲线图技术服务经济型分光平片 D=35.0x35.0x1.1 F=30R/70T ±10%平均@400~700nm B270玻璃板尺寸(mm) 35.0x35.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@400~700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@400~700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-35x35-70-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=35.0x35.0x1.1 F=70R/30T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 35.0x35.0x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

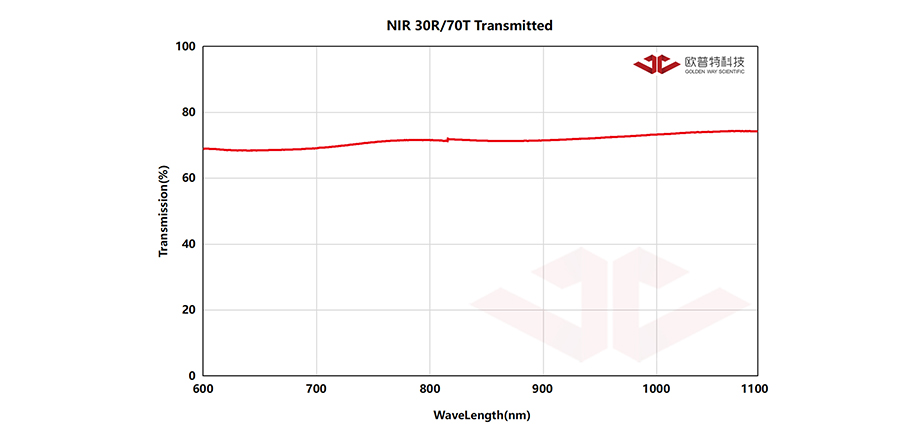

	SPBSE-12x12-30-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=12.5x12.5x1.1 F=30R/70T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 12.5x12.5x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

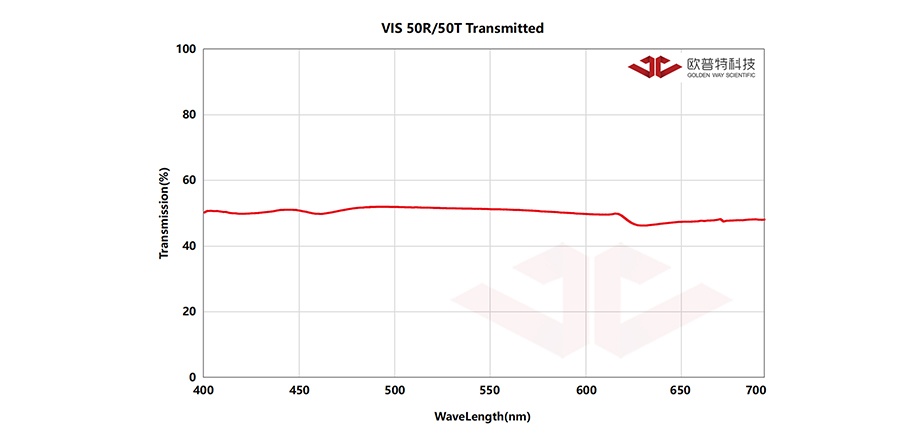

	SPBSE-050-50-VIS
技术参数光谱曲线图技术服务经济型分光平片 D=Φ50.0x1.1 F=50R/50T ±10%平均@400~700nm B270玻璃板尺寸(mm) Φ50.0x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@400~700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@400~700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-30x30-50-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=30.0x30.0x1.1 F=50R/50T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 30.0x30.0x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-20x30-30-VIS
技术参数光谱曲线图技术服务经济型分光平片 D=20.0x30.0x1.1 F=30R/70T ±10%平均@400~700nm B270玻璃板尺寸(mm) 20.0x30.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@400~700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@400~700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-75x75-30-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=75.0x75.0x1.1 F=30R/70T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 75.0x75.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

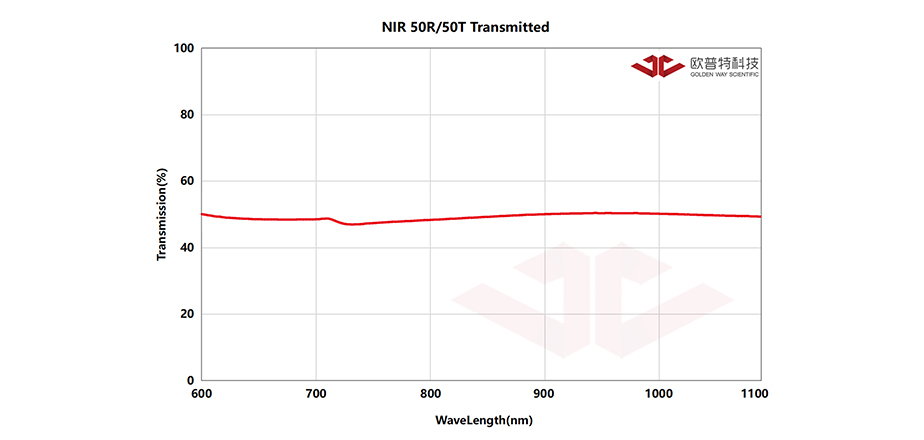

	SPBSE-35x50-50-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=35.0x50.0x1.1 F=50R/50T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 35.0x50.0x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

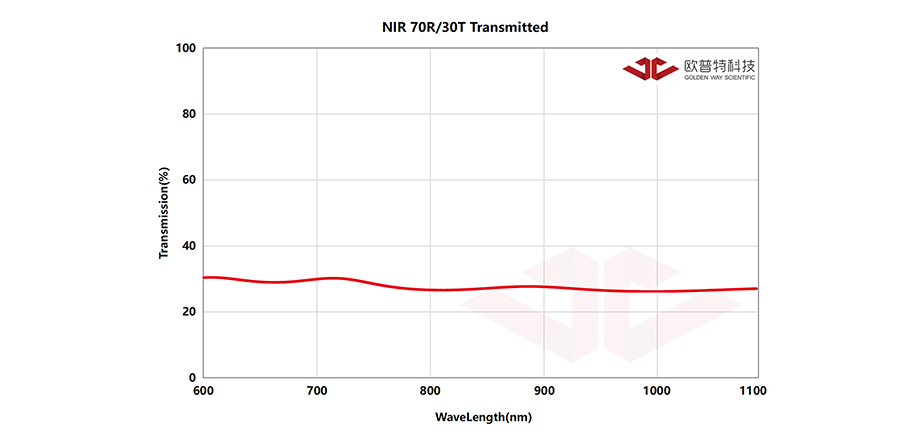

	SPBSE-30x30-70-NIR
技术参数光谱曲线图技术服务经济型分光平片 D=30.0x30.0x1.1 F=70R/30T ±10%平均@600~1100nm B270玻璃板尺寸(mm) 30.0x30.0x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@600~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@600~1100nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

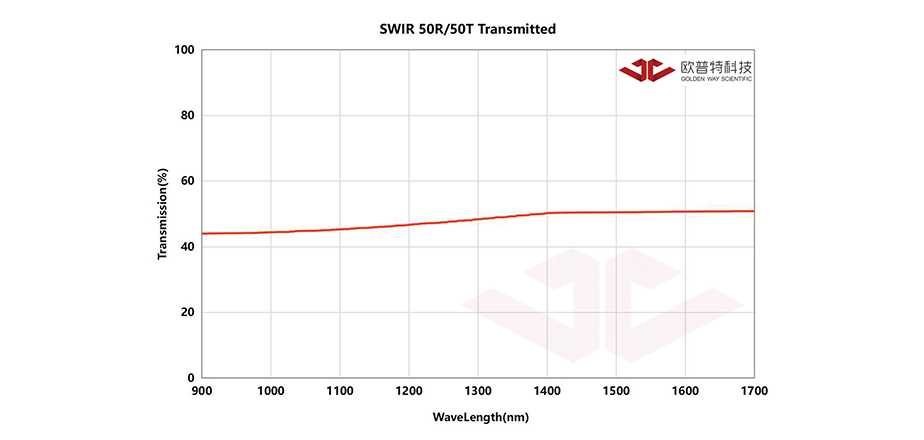

	SPBSE-025-50-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=Φ25.0x1.1 F=50R/50T ±10%平均@900~1700nm B270玻璃板尺寸(mm) Φ25.0x1.1 分光比(R/T) 50R/50T S1面分光膜 ±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
	SPBSE-35x50-30-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=35.0x50.0x1.1 F=30R/70T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 35.0x50.0x1.1 分光比(R/T) 30R/70T S1面分光膜 ±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准

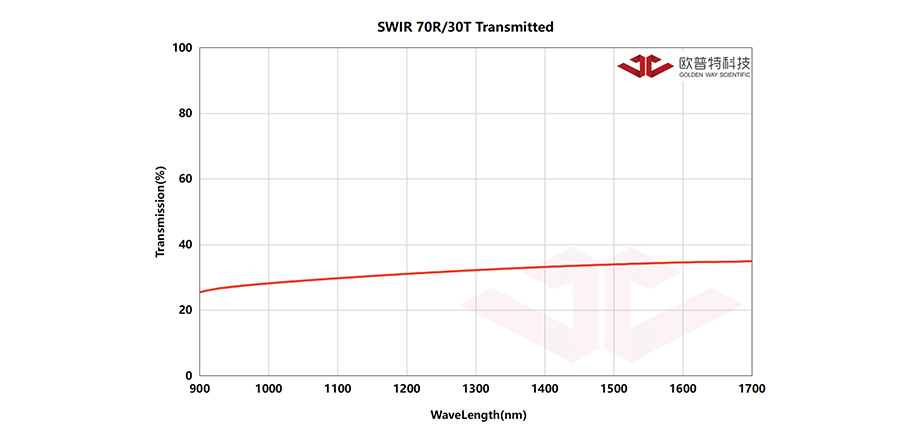

	SPBSE-50x50-70-SWIR
技术参数光谱曲线图技术服务经济型分光平片 D=50.0x50.0x1.1 F=70R/30T ±10%平均@900~1700nm B270玻璃板尺寸(mm) 50.0x50.0x1.1 分光比(R/T) 70R/30T S1面分光膜 ±±10%平均@900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S2面增透膜 Ravg<1%@900~1700nm 表面面型 4-8波长/英寸厚度公差(mm) ±0.2 表面光洁度 80/50 平行差＜3分镀膜设计按45°入射设计倒边切割边缘 RoHS 符合标准
