UV熔融石英平凹透镜简介

平凹透镜其中一面为平面，另一面为凹面，常用于透镜的扩束、投影及扩大光学系统焦距。

UV熔融石英平凹透镜特征

材料: 紫外熔融石英	设计波长：587.6nm，n=1.45848
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±2%	面型不规则：波长/4@632.8nm
透镜定心误差: 3分	表面光洁度: 40/20
倒边 : 0.2mmX45°	镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL23-012-040

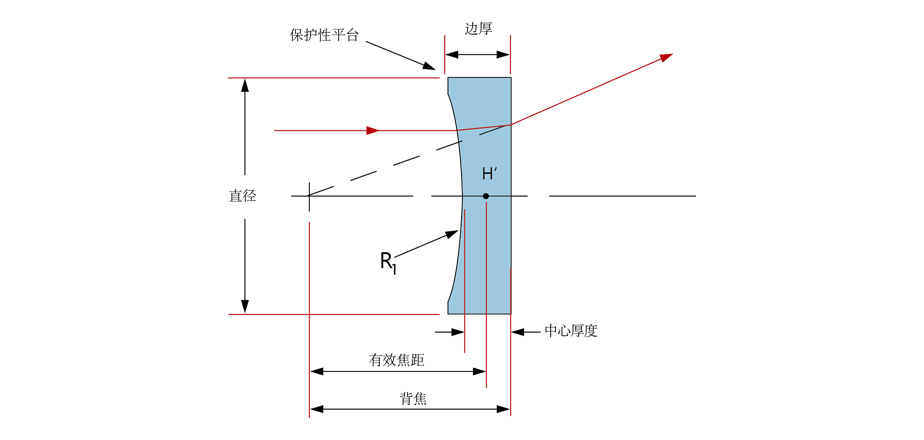

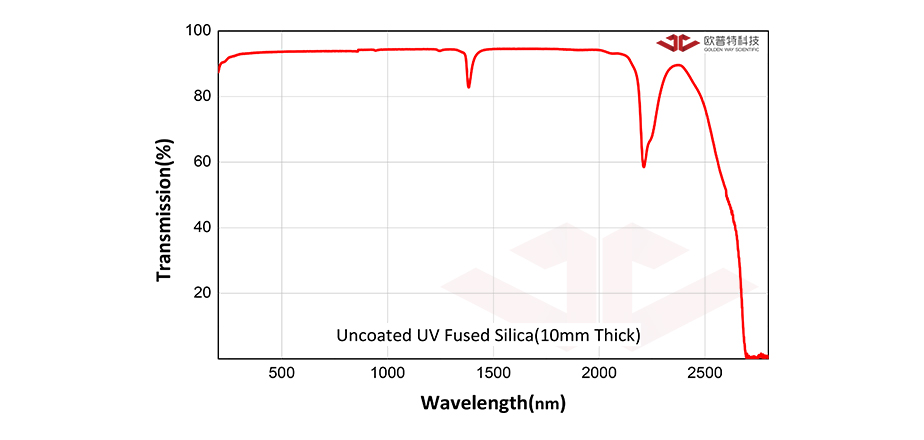

技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=12.70mm F=-40.00mm 未镀膜熔融石英直径D(mm) 12.70/span> 焦距EFL(mm) -40.00 背焦BFL(mm) -41.03/span> 半径 R1(mm) -18.34 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.63 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-075
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-75.00mm 未镀膜熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -75.00 背焦BFL(mm) -76.37/span> 半径 R1(mm) -34.39 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.43 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-040-UV

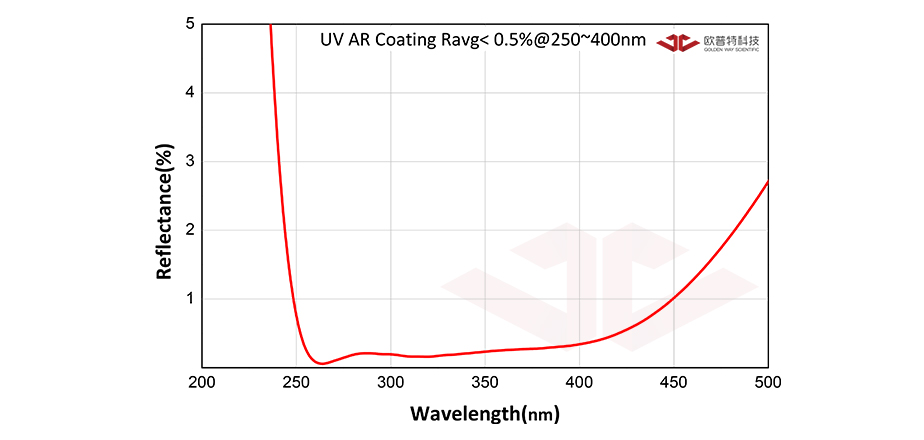

技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-40.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -40.00 背焦BFL(mm) -41.03/span> 半径 R1(mm) -18.34 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 6.61 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-004-020-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=4.00mm F=-20.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 4.00/span> 焦距EFL(mm) -20.00 背焦BFL(mm) -21.22/span> 半径 R1(mm) -9.17 中心厚度Tc(mm) 1.78 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-006-010-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=6.30mm F=-10.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 6.30/span> 焦距EFL(mm) -10.00 背焦BFL(mm) -10.69/span> 半径 R1(mm) -4.58 中心厚度Tc(mm) 1.00 边缘厚度Te(mm) 2.25 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-006-020
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=6.30mm F=-20.00mm 未镀膜熔融石英直径D(mm) 6.30/span> 焦距EFL(mm) -20.00 背焦BFL(mm) -21.03/span> 半径 R1(mm) -9.17 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.06 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-010-050
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=10.00mm F=-50.00mm 未镀膜熔融石英直径D(mm) 10.00/span> 焦距EFL(mm) -50.00 背焦BFL(mm) -51.03/span> 半径 R1(mm) -22.92 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.05 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-175-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-175.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -175.00 背焦BFL(mm) -176.37/span> 半径 R1(mm) -80.23 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.01 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-006-040
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=6.30mm F=-40.00mm 未镀膜熔融石英直径D(mm) 6.30/span> 焦距EFL(mm) -40.00 背焦BFL(mm) -41.37/span> 半径 R1(mm) -18.34 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.27 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-006-040-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=6.30mm F=-40.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 6.30/span> 焦距EFL(mm) -40.00 背焦BFL(mm) -41.37/span> 半径 R1(mm) -18.34 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.27 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-100-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-100.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -100.00 背焦BFL(mm) -101.37/span> 半径 R1(mm) -45.85 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.79 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-004-010
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=4.00mm F=-10.00mm 未镀膜熔融石英直径D(mm) 4.00/span> 焦距EFL(mm) -10.00 背焦BFL(mm) -11.06/span> 半径 R1(mm) -4.58 中心厚度Tc(mm) 1.55 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-200-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-200.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -200.00 背焦BFL(mm) -201.38/span> 半径 R1(mm) -91.70 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.88 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-010-020-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=10.00mm F=-20.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 10.00/span> 焦距EFL(mm) -20.00 背焦BFL(mm) -21.03/span> 半径 R1(mm) -9.17 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.98 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-012-025
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=12.70mm F=-25.00mm 未镀膜熔融石英直径D(mm) 12.70/span> 焦距EFL(mm) -25.00 背焦BFL(mm) -26.03/span> 半径 R1(mm) -11.46 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 3.42 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-012-040-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=12.70mm F=-40.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 12.70/span> 焦距EFL(mm) -40.00 背焦BFL(mm) -41.03/span> 半径 R1(mm) -18.34 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.63 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-004-020
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=4.00mm F=-20.00mm 未镀膜熔融石英直径D(mm) 4.00/span> 焦距EFL(mm) -20.00 背焦BFL(mm) -21.22/span> 半径 R1(mm) -9.17 中心厚度Tc(mm) 1.78 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-004-006
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=4.00mm F=-6.30mm 未镀膜熔融石英直径D(mm) 4.00/span> 焦距EFL(mm) -6.30 背焦BFL(mm) -7.33/span> 半径 R1(mm) -2.89 中心厚度Tc(mm) 1.50 边缘厚度Te(mm) 2.30 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-012-100
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=12.70mm F=-100.00mm 未镀膜熔融石英直径D(mm) 12.70/span> 焦距EFL(mm) -100.00 背焦BFL(mm) -101.03/span> 半径 R1(mm) -45.85 中心厚度Tc(mm) 1.70 边缘厚度Te(mm) 2.14 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL23-025-035-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹透镜 D=25.40mm F=-35.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40/span> 焦距EFL(mm) -35.00 背焦BFL(mm) -36.37/span> 半径 R1(mm) -16.05 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 8.24 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm；n=1.45848 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
