H-K9L球透镜简介

　球透镜用于提高光纤、发射器及检测器之间的信号耦合，也可应用于内镜、条码扫描、非球面透镜的预加工材料、传感器等。

H-K9L球透镜特征

材料：精退火H-K9L光学玻璃	设计波长：587.6nm
直径误差：+/-0.005mm	椭球度: ±0.003mm
面型不规则：波长/4@632.8nm	表面光洁度: 60/40
镀膜: 无

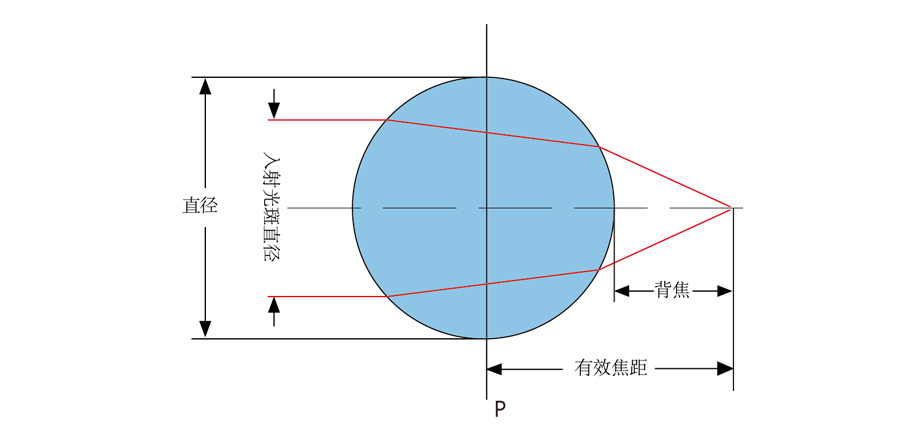

EFL=nD/4(n-1)	BFL=EFL-D/2
NA(数值孔径)=2d(n-1)/nD	D : 球透镜直径
d: 入射光斑直径	EFL：球透镜有效焦距
BFL: 球透镜背焦	n: 球透镜材料折射率

产品列表

展开	产品型号	单价	库存状态	购物车
	SL18-006
技术参数光谱曲线图技术服务球型透镜 D=6.00mm F=4.40mm 未镀膜精退火K9光学玻璃直径D(mm) 6.00 焦距EFL(mm) 4.40 背焦BFL(mm) 1.40 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-008
技术参数光谱曲线图技术服务球型透镜 D=8.00mm F=5.87mm 未镀膜精退火K9光学玻璃直径D(mm) 8.00 焦距EFL(mm) 5.87 背焦BFL(mm) 1.87 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-004
技术参数光谱曲线图技术服务球型透镜 D=4.00mm F=2.93mm 未镀膜精退火K9光学玻璃直径D(mm) 4.00 焦距EFL(mm) 2.93 背焦BFL(mm) 0.93 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-010
技术参数光谱曲线图技术服务球型透镜 D=10.00mm F=7.34mm 未镀膜精退火K9光学玻璃直径D(mm) 10.00 焦距EFL(mm) 7.34 背焦BFL(mm) 2.34 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-005
技术参数光谱曲线图技术服务球型透镜 D=5.00mm F=3.67mm 未镀膜精退火K9光学玻璃直径D(mm) 5.00 焦距EFL(mm) 3.67 背焦BFL(mm) 1.17 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-002
技术参数光谱曲线图技术服务球型透镜 D=2.00mm F=1.47mm 未镀膜精退火K9光学玻璃直径D(mm) 2.00 焦距EFL(mm) 1.47 背焦BFL(mm) 0.47 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-001
技术参数光谱曲线图技术服务球型透镜 D=1.00mm F=0.73mm 未镀膜精退火K9光学玻璃直径D(mm) 1.00 焦距EFL(mm) 0.73 背焦BFL(mm) 0.23 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-007
技术参数光谱曲线图技术服务球型透镜 D=7.00mm F=5.14mm 未镀膜精退火K9光学玻璃直径D(mm) 7.00 焦距EFL(mm) 5.14 背焦BFL(mm) 1.64 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-003
技术参数光谱曲线图技术服务球型透镜 D=3.00mm F=2.20mm 未镀膜精退火K9光学玻璃直径D(mm) 3.00 焦距EFL(mm) 2.20 背焦BFL(mm) 0.70 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
	SL18-009
技术参数光谱曲线图技术服务球型透镜 D=9.00mm F=6.60mm 未镀膜精退火K9光学玻璃直径D(mm) 9.00 焦距EFL(mm) 6.60 背焦BFL(mm) 2.10 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +/- 0.005 椭球度(mm ±0.003 面型不规则波长/4 @632.8nm 表面光洁度 60/40 RoHS 符合标准
