硒化锌平凹透镜简介

平凹透镜其中一面为平面，另一面为凹面，常用于透镜的扩束、投影及扩大光学系统焦距。

硒化锌平凹透镜特征

材料: CVD激光级硒化锌(ZnSe)	设计波长：10.6μm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±1%	透镜定心误差: <3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL73-025-025
ZnSe平凹透镜 D=25.40mm F=-25.40mm 未镀膜硒化锌（ZnSe）
	SL73-025-050

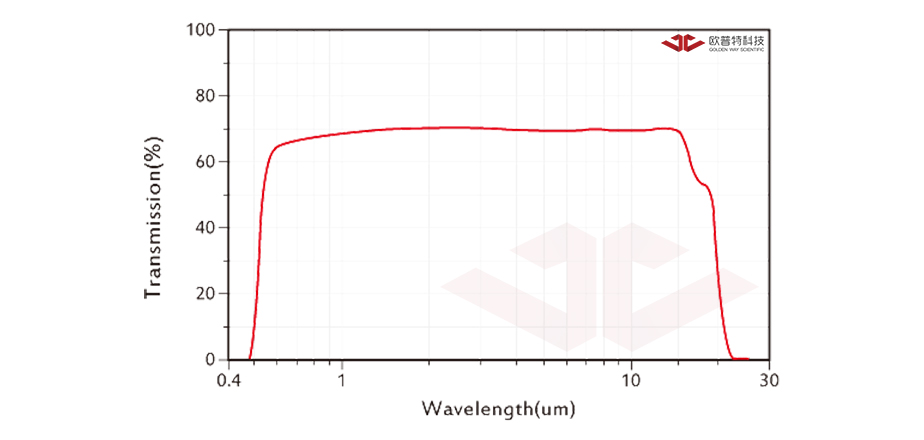

技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-50.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) -50.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 3.20 半径R1(mm) -70.10 焦距EFL(mm) -50.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-100-IR2

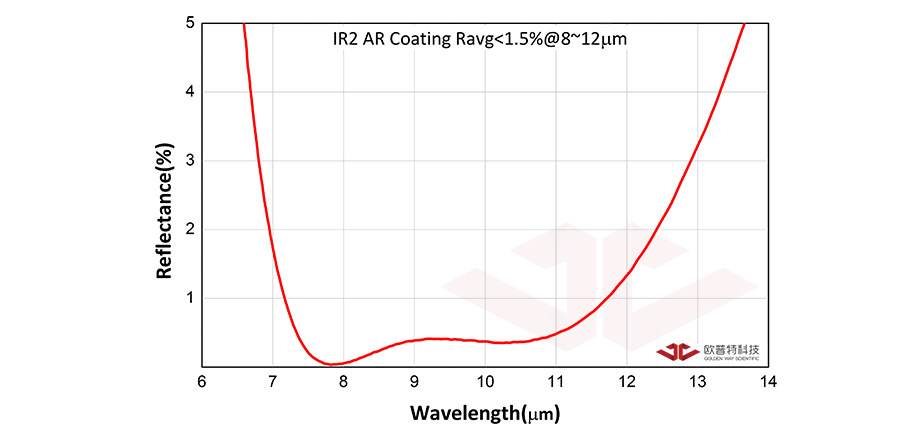

技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-100.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) -100.80/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.60 半径R1(mm) -140.30 焦距EFL(mm) -100.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-075-IR2
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-75.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) -75.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.80 半径R1(mm) -105.20 焦距EFL(mm) -75.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-025-IR2
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-25.40mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) -26.2/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 4.30 半径R1(mm) -35.60 焦距EFL(mm) -25.40 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-100
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-100.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) -100.80/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.60 半径R1(mm) -140.30 焦距EFL(mm) -100.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-200-IR2
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-200.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) -200.80/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.30 半径R1(mm) -280.50 焦距EFL(mm) -200.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-200
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-200.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) -200.80/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.30 半径R1(mm) -280.50 焦距EFL(mm) -200.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-075
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-75.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) -75.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 2.80 半径R1(mm) -105.20 焦距EFL(mm) -75.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL73-025-050-IR2
技术参数光谱曲线图技术服务 ZnSe平凹透镜 D=25.40mm F=-50.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) -50.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 3.20 半径R1(mm) -70.10 焦距EFL(mm) -50.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
