平凹球面反射镜H-K9L 保护金膜简介

　　平凹球面反射镜的反射面为球面的一部分，平行入射光线经球面反射可以汇聚到一点，具有正的焦距。平凹球面反射镜的焦距为球面曲率半径的一半。鑫视科科技提供不镀膜、镀反射膜的球面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜和多种介质高反膜。

H-K9L 保护金膜特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/4 @ 633 nm
定心误差：＜3分	反射面光洁度: 60/40
背面：细磨或检验性抛光	尺寸误差：+0.0/-0.1mm
厚度公差：±0.2mm	焦距公差: ±2%
倒边: 保护性倒边0.2~0.5mmX45°	镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SM13-025-200-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=200.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.20 边厚2 (mm) 6.20 半径R1 (mm) 400.00 焦距EFL (mm) 200.00 RoHS 符合标准
	SM13-050-500-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=500.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ50.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 9.31 边厚2 (mm) 9.31 半径R1 (mm) 1000.00 焦距EFL (mm) 500.00 RoHS 符合标准
	SM13-25SQ-200-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 25.00x25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.20 边厚2 (mm) 6.20 半径R1 (mm) 400.00 焦距EFL (mm) 200.00 RoHS 符合标准

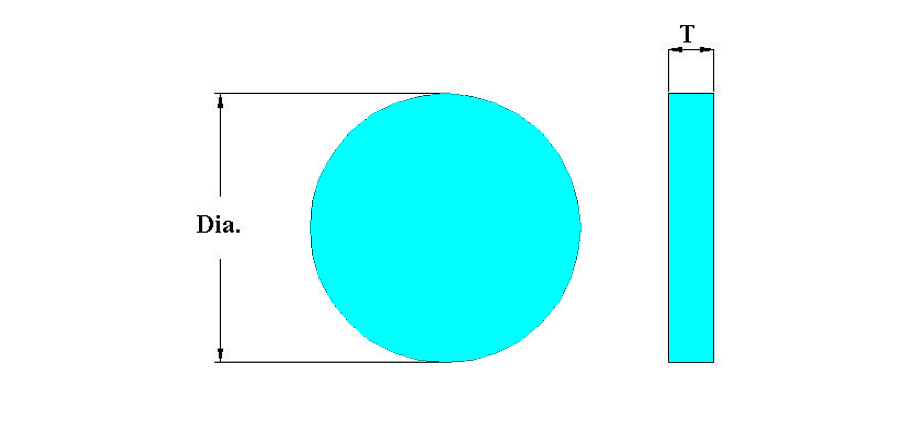

	SM13-50SQ-200-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x50.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 9.78 边厚2 (mm) 9.78 半径R1 (mm) 300.00 焦距EFL (mm) 200.00 RoHS 符合标准

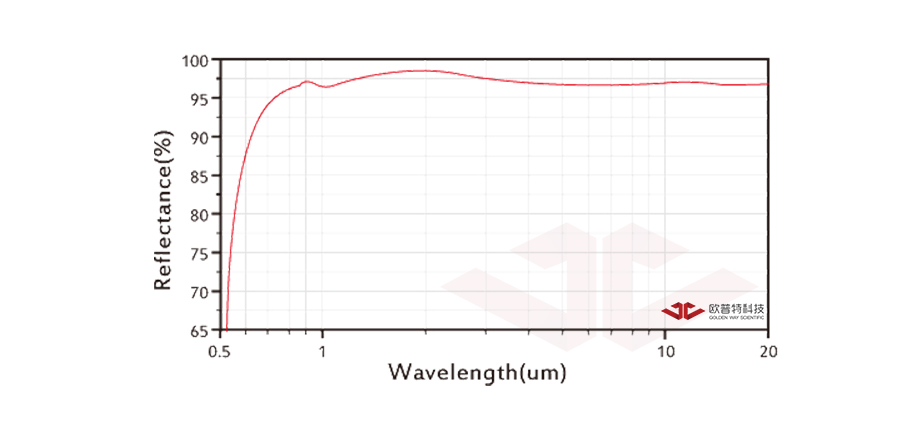

	SM13-25SQ-025-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=25.00mm Y=25.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 25.00x25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 7.59 边厚2 (mm) 7.59 半径R1 (mm) 50.00 焦距EFL (mm) 25.00 RoHS 符合标准
	SM13-050-050-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ50.00 中心厚度Tc (mm) 9.0 边厚1 (mm) 12.18 边厚2 (mm) 12.18 半径R1 (mm) 100.00 焦距EFL (mm) 50.00 RoHS 符合标准
	SM13-025-040-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=40.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.98 边厚2 (mm) 6.98 半径R1 (mm) 80.00 焦距EFL (mm) 40.00 RoHS 符合标准
	SM13-50x25-100-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=25.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x25.00 中心厚度Tc (mm) 9.0 边厚1 (mm) 10.57 边厚2 (mm) 9.39 半径R1 (mm) 200.00 焦距EFL (mm) 100.00 RoHS 符合标准
	SM13-012-025-AU
SM13-012-025-AU K9平凹球面反射镜 D=12.50mm f=25.00mm 金膜+保护精退火K9光学玻璃
	SM13-25SQ-040-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=25.00mm Y=25.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 25.00x25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.98 边厚2 (mm) 6.98 半径R1 (mm) 80.00 焦距EFL (mm) 40.00 RoHS 符合标准
	SM13-025-150-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=150.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.26 边厚2 (mm) 6.26 半径R1 (mm) 300.00 焦距EFL (mm) 150.00 RoHS 符合标准
	SM13-25SQ-100-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=25.00mm Y=25.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 25.00x25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 6.39 边厚2 (mm) 6.39 半径R1 (mm) 200.00 焦距EFL (mm) 100.00 RoHS 符合标准
	SM13-50SQ-150-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x50.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 10.04 边厚2 (mm) 10.04 半径R1 (mm) 300.00 焦距EFL (mm) 150.00 RoHS 符合标准
	SM13-025-035-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=35.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ25.00 中心厚度Tc (mm) 6.00 边厚1 (mm) 7.13 边厚2 (mm) 7.13 半径R1 (mm) 70.00 焦距EFL (mm) 35.00 RoHS 符合标准
	SM13-075-250-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=75.00mm f=250.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ75.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 10.41 边厚2 (mm) 10.41 半径R1 (mm) 500.00 焦距EFL (mm) 250.00 RoHS 符合标准
	SM13-012-035-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=12.50mm f=35.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ12.50 中心厚度Tc (mm) 3.00 边厚1 (mm) 3.28 边厚2 (mm) 3.28 半径R1 (mm) 70.00 焦距EFL (mm) 35.00 RoHS 符合标准
	SM13-012-075-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=12.50mm f=75.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) φ12.50 中心厚度Tc (mm) 3.00 边厚1 (mm) 3.13 边厚2 (mm) 3.13 半径R1 (mm) 150.00 焦距EFL (mm) 75.00 RoHS 符合标准
	SM13-50SQ-500-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x50.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 9.31 边厚2 (mm) 9.31 半径R1 (mm) 1000.00 焦距EFL (mm) 500.00 RoHS 符合标准
	SM13-50x25-200-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=25.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x25.00 中心厚度Tc (mm) 9.0 边厚1 (mm) 9.78 边厚2 (mm) 9.20 半径R1 (mm) 400.00 焦距EFL (mm) 200.00 RoHS 符合标准
	SM13-50SQ-100-AU
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=50.00mm 金膜+保护精退火K9光学玻璃材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差 (mm) +0.0/-0.1 厚度公差 (mm) ±0.2 焦距公差 ±2% 倒边保护性倒边0.2~0.5mmX45° 镀膜金膜+保护尺寸 (mm) 50.00x50.00 中心厚度Tc (mm) 9.00 边厚1 (mm) 10.57 边厚2 (mm) 10.57 半径R1 (mm) 200.00 焦距EFL (mm) 100.00 RoHS 符合标准
