高精度紫外熔融石英简介

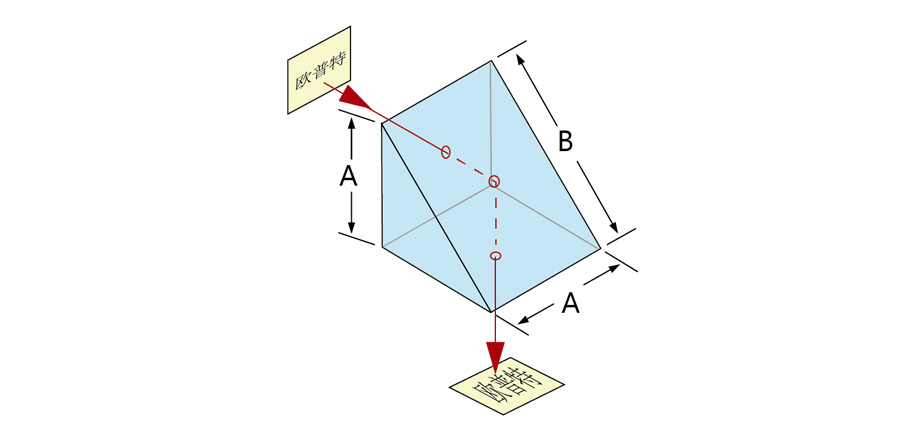

　　直角棱镜一般用于弯曲图像路径或将光路转折 90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。对较大角度入射的应用，建议采用斜面铝膜棱镜。欧普特科技提供多种尺寸的直角棱镜，镀膜选项包括不镀膜、斜面紫外铝膜 + 直角面 UV增透。

标准精度紫外熔融石英特征

材料：紫外熔融石英	尺寸：+0.0/-0.2nm
表面面型：波长/4@632.8nm	表面光洁度: 60/40
角度误差: ±3分	塔差: < 10分
倒边 : 0.2~0.5mmX45°	镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP22-010
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=10.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 10.00 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-006-UV

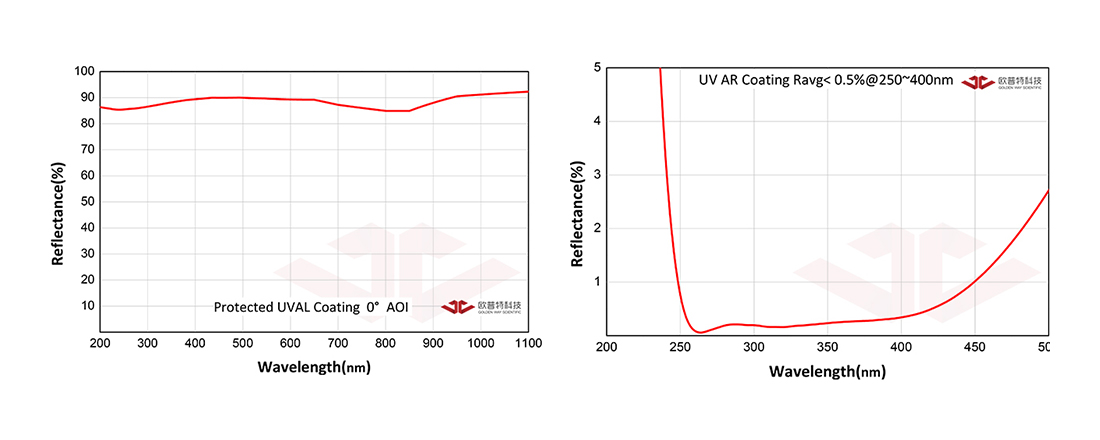

技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=6.30mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸 (mm) A=B=C 6.30 镀膜要求斜面紫外铝膜+直角面UV增透镀膜指标斜面紫外铝膜+直角面UV增透 Ravg<0.5% @250~400nm 材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-010-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=10.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸 (mm) A=B=C 10.00 镀膜要求斜面紫外铝膜+直角面UV增透镀膜指标斜面紫外铝膜+直角面UV增透 Ravg<0.5% @250~400nm 材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-005
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=5.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 5.00 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±30″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-025-UV
光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=25.00mm Ravg<0.5% @250~400nm 紫外熔融石英
	SP22-020
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=20.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 20.00 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-020-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=20.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸 (mm) A=B=C 20.00 镀膜要求斜面紫外铝膜+直角面UV增透镀膜指标斜面紫外铝膜+直角面UV增透 Ravg<0.5% @250~400nm 材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-015-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=15.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 15.00 镀膜要求斜面紫外铝膜+直角面UV增透镀膜指标斜面紫外铝膜+直角面UV增透 Ravg<0.5% @250~400nm 材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-012-UV
光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=12.50mm Ravg<0.5% @250~400nm 紫外熔融石英
	SP22-015
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=15.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 15.00 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/10@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-006
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=6.30mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 6.30 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-012
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=12.50mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 12.50 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-005-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=5.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸 (mm) A=B=C 5.00 镀膜要求斜面紫外铝膜+直角面UV增透镀膜指标斜面紫外铝膜+直角面UV增透 Ravg<0.5% @250~400nm 材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±30″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
	SP22-025
技术参数光谱曲线图技术服务紫外熔融石英高精度直角棱镜 A=B=C=25.00mm 未镀膜紫外熔融石英尺寸 (mm) A=B=C 25.00 镀膜要求无镀膜指标未镀膜材料紫外熔融石英尺寸(nm) +0.0/-0.1 角度误差 ±15″ 表面面型波长/4@632.8nm 塔差＜5分表面光洁度 20/10 倒边 0.2-0.5mmX45° RoHS 符合标准
