二向色分光滤光片二向色长波通滤光片简介

　　二向色分光滤光片(或称为二向色分光镜，通常是基于 45°入射光束设计)，通过在光学玻璃基片表面镀制特殊设计的介质多层膜，从而将入射光束中某部分波段的光以和入射光垂直 90°的方向反射，而其他波段的光则透过。根据反射或透过波长范围的不同，二向色分光片也可以分为长波通型滤光片 (SDMLP) 和短波通型滤光片 (SDMSP)。使用者可以根据具体应用场合不同而选用合适的滤光片。

二向色长波通滤光片特征

材料: 精退火H-K9L光学玻璃	透过波前误差: 波长/ 4 @ 633 nm
平行差: ＜30秒	表面光洁度: 60/40
尺寸误差: +0.0/-0.1mm	厚度：2mm±0.2mm
**中心波长：±10nm	**透过率: T_avg>90%
**反射率：R_avg>98%	有效孔径：>90%
入射角度：45°	**中心波长：透过率为50%波长位置
**入射光为随机偏振光

产品列表

展开	产品型号	单价	库存状态	购物车
	SDMLP-850-25x36
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=850nm 直径=25.00x36.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 850nm 反射带 635~810nm 透射带 870~1200nm 直径D(mm) 25.00x36.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

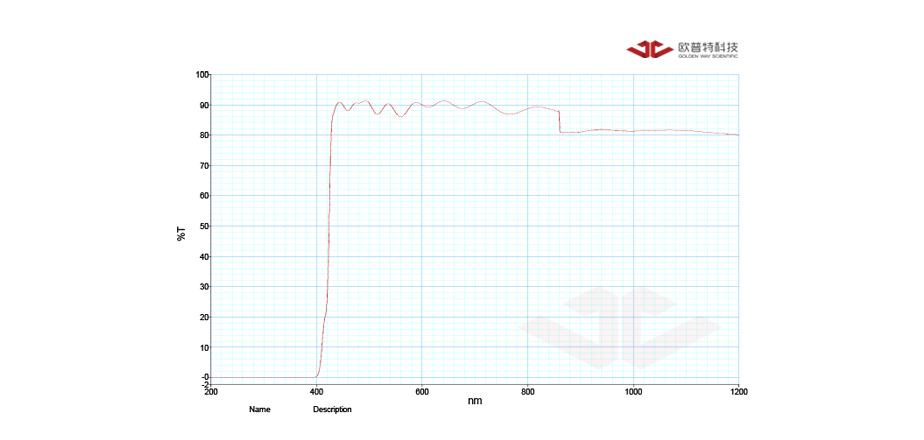

	SDMLP-425-12x17
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=425nm 直径=12.5x17.5mm 精退火K9光学玻璃 RoHS 符合标准中心波长 425nm 反射带 370~400nm 透射带 440~1200nm 直径D(mm) 12.50x17.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

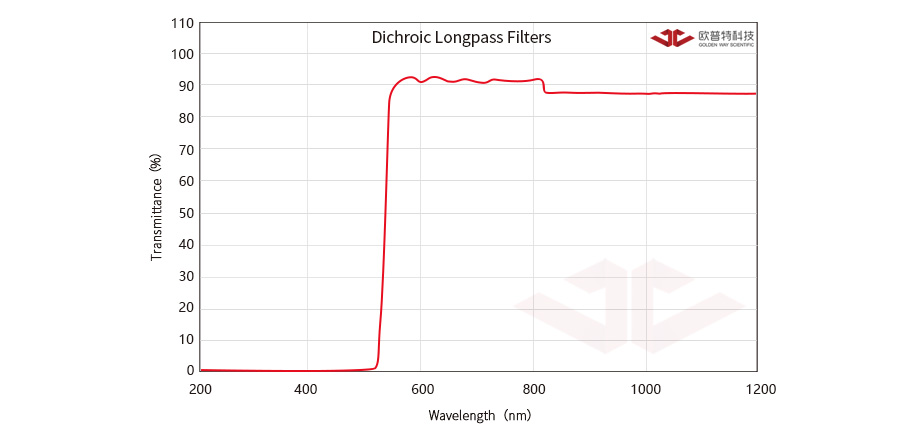

	SDMLP-550-D12
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=550nm 直径=Φ12.50mm 精退火K9光学玻璃 RoHS 符合标准中心波长 550nm 反射带 385~520nm 透射带 565~1200nm 直径D(mm) Φ12.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-850-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=850nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 850nm 反射带 635~810nm 透射带 870~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

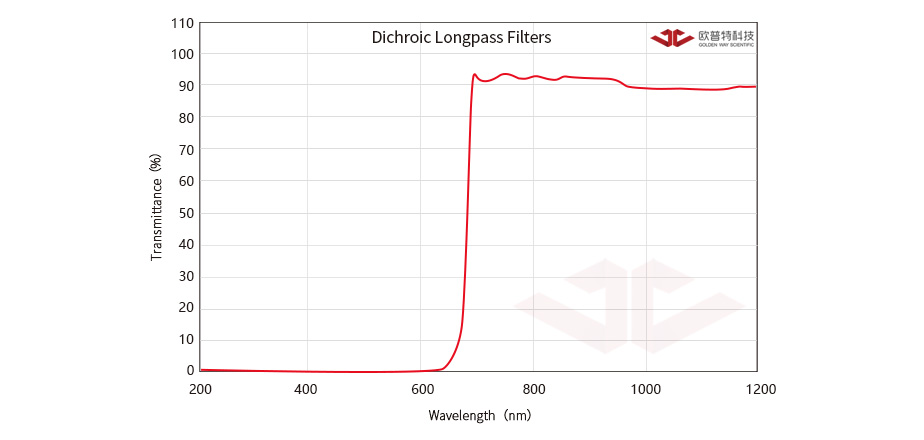

	SDMLP-650-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=650nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 650nm 反射带 495~615nm 透射带 670~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-650-D12
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=650nm 直径=Φ12.50mm 精退火K9光学玻璃 RoHS 符合标准中心波长 650nm 反射带 495~615nm 透射带 670~1200nm 直径D(mm) Φ12.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-550-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=550nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 550nm 反射带 385~520nm 透射带 565~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

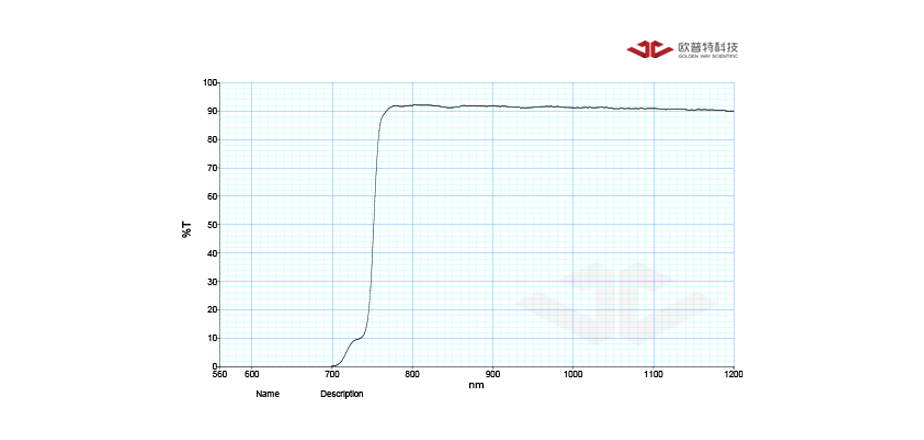

	SDMLP-750-12x17
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=750nm 直径=12.5x17.5mm 精退火K9光学玻璃 RoHS 符合标准中心波长 750nm 反射带 565~715nm 透射带 770~1200nm 直径D(mm) 12.50x17.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-600-25x36
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=600nm 直径=25.00x36.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 600nm 反射带 460~570nm 透射带 620~1200nm 直径D(mm) 25.00x36.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

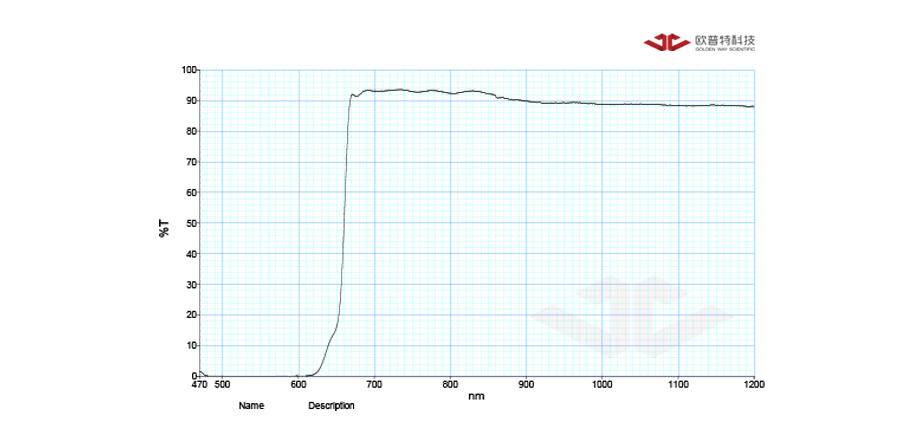

	SDMLP-650-25x36
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=650nm 直径=25.00x36.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 650nm 反射带 495~615nm 透射带 670~1200nm 直径D(mm) 25.00x36.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

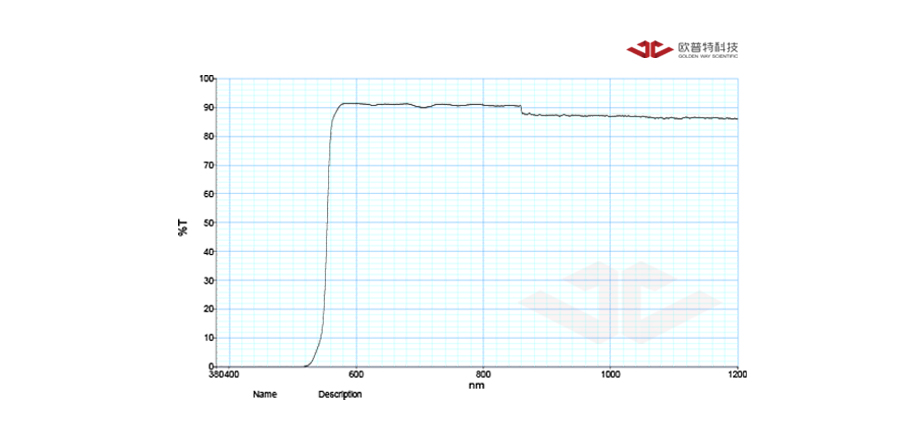

	SDMLP-550-25x36
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=550nm 直径=25.00x36.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 550nm 反射带 385~520nm 透射带 565~1200nm 直径D(mm) 25.00x36.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-425-D12
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=425nm 直径=Φ12.50mm 精退火K9光学玻璃 RoHS 符合标准中心波长 425nm 反射带 370~400nm 透射带 440~1200nm 直径D(mm) Φ12.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

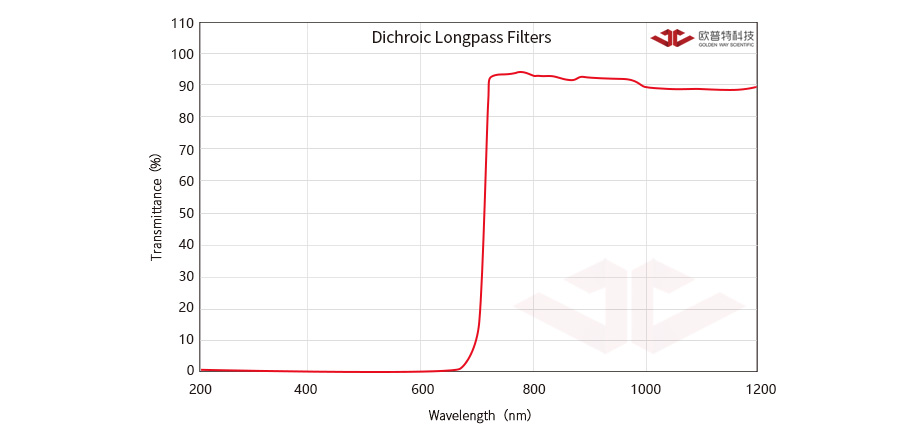

	SDMLP-700-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=700nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 700nm 反射带 535~665nm 透射带 720~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

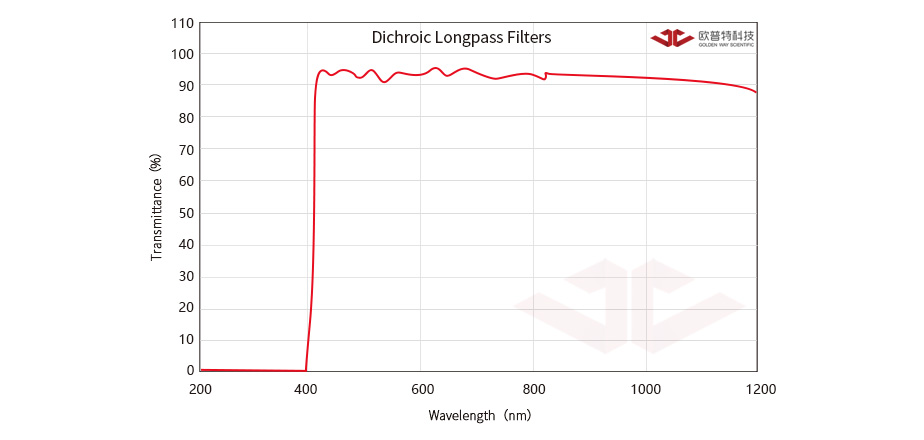

	SDMLP-425-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=425nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 425nm 反射带 370~400nm 透射带 440~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

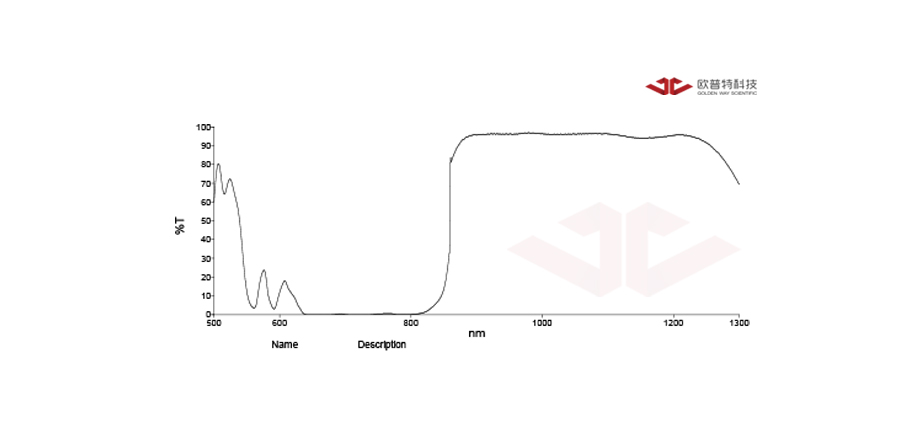

	SDMLP-850-12x17
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=850nm 直径=12.5x17.5mm 精退火K9光学玻璃 RoHS 符合标准中心波长 850nm 反射带 635~810nm 透射带 870~1200nm 直径D(mm) 12.50x17.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

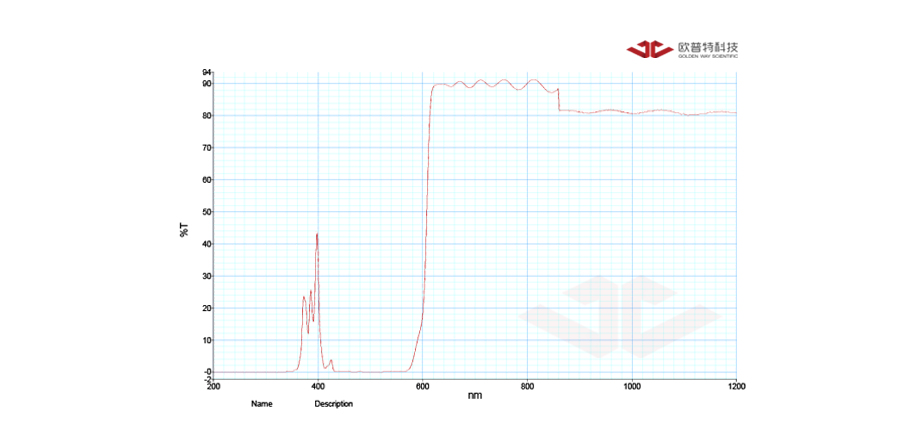

	SDMLP-600-12x17
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=600nm 直径=12.5x17.5mm 精退火K9光学玻璃 RoHS 符合标准中心波长 550nm 反射带 460~570nm 透射带 620~1200nm 直径D(mm) 12.50x17.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
	SDMLP-750-D25
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=750nm 直径=Φ25.00mm 精退火K9光学玻璃 RoHS 符合标准中心波长 750nm 反射带 565~715nm 透射带 770~1200nm 直径D(mm) Φ25.00 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

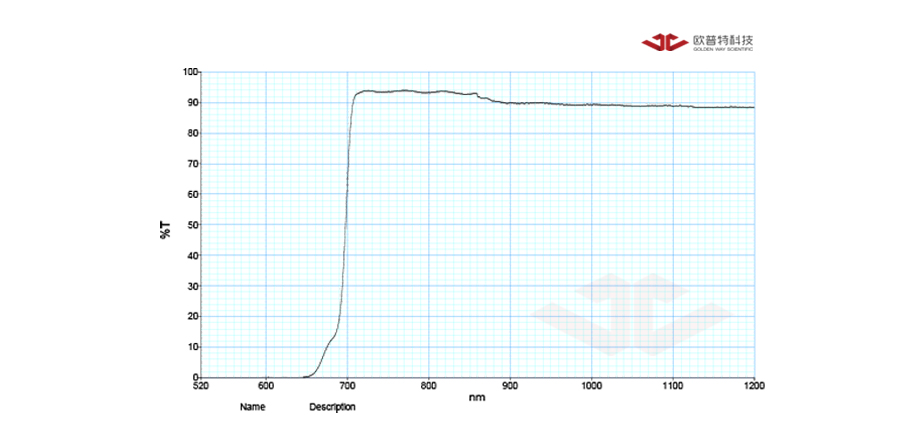

	SDMLP-700-12x17
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=700nm 直径=12.5x17.5mm 精退火K9光学玻璃 RoHS 符合标准中心波长 700nm 反射带 535~665nm 透射带 720~1200nm 直径D(mm) 12.50x17.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

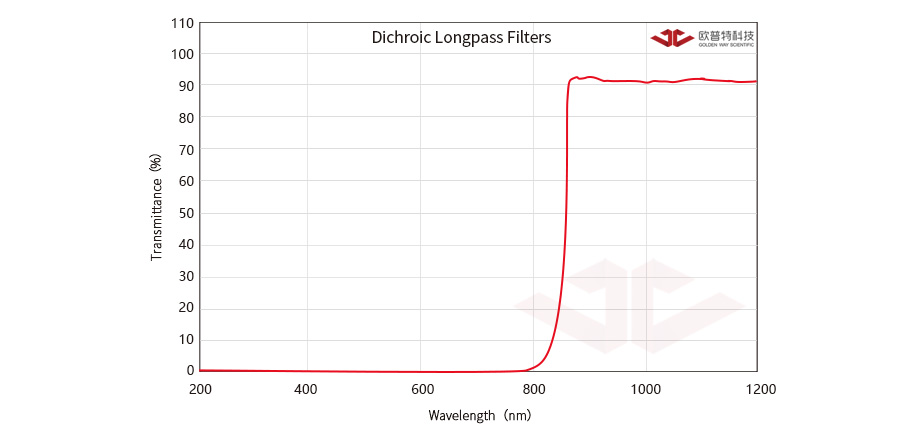

	SDMLP-850-D12
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=850nm 直径=Φ12.50mm 精退火K9光学玻璃 RoHS 符合标准中心波长 850nm 反射带 635~810nm 透射带 870~1200nm 直径D(mm) Φ12.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°

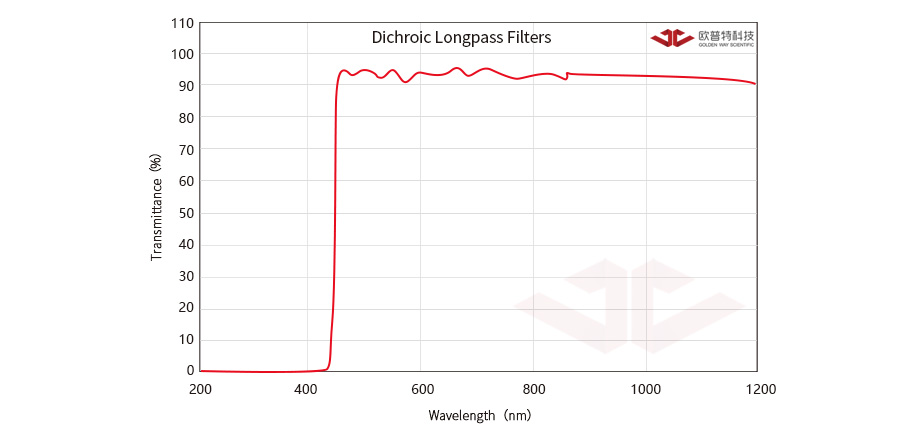

	SDMLP-450-D12
技术参数光谱曲线图二向色分光滤光片--长波通型中心波长=450nm 直径=Φ12.50mm 精退火K9光学玻璃 RoHS 符合标准中心波长 450nm 反射带 370~400nm 透射带 465~1200nm 直径D(mm) Φ12.50 材料精退火K9光学玻璃透过波前误差波长/ 4 @ 633 nm 平行差＜30秒表面光洁度 60/40 尺寸误差(mm) +0.0/-0.1 厚度(mm) 2±0.2 中心波长 ±10nm 透过率 Tavg>90% *反射率 Ravg>98% 有效孔径 >90% 入射角度 45°
