SWUDS 升级气浮配件组简介

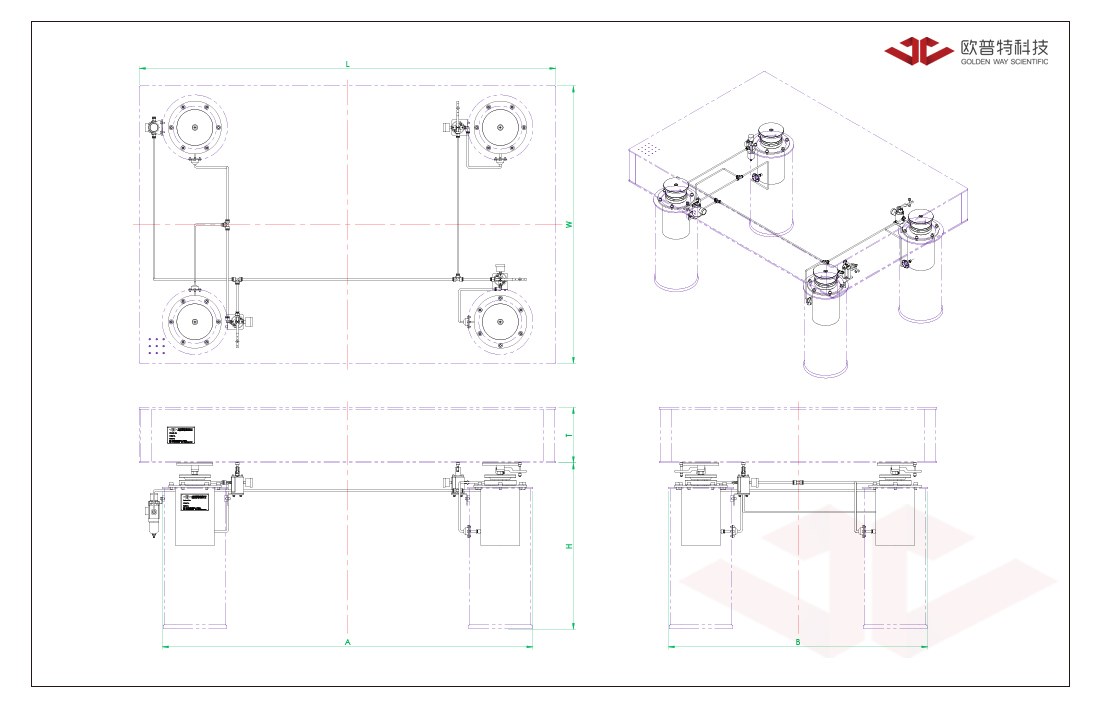

SWUDS-4M

• 适用型号 GWDS系列0906-1510
• 固有频率 竖直：2~3Hz 水平：2~3Hz(负载相关)
• 除振方式 超柔软模压膜片型空气弹簧
• 隔振方式 自平衡气浮
• 配件 气管、空气压缩机(另外选购)
• 支撑数目 4

1. 台面尺寸L×W×T (mm) 900×600×100
    支撑外形尺寸A×B×H (mm) (835～900)×(585～600)×700

2. 台面尺寸L×W×T (mm) 1000×750×100

    支撑外形尺寸A×B×H (mm) (935～1000)×(735～750)×700

3. 台面尺寸L×W×T (mm) 1200×750×100

    支撑外形尺寸A×B×H (mm) (1135～1200)×(735～750)×700

4. 台面尺寸L×W×T (mm) 1500×900×200

    支撑外形尺寸A×B×H (mm) (1335～1500)×(835～900)×600

5. 台面尺寸L×W×T (mm) 1500×1000×200

    支撑外形尺寸A×B×H (mm) (1335～1500)×(935～1000)×600

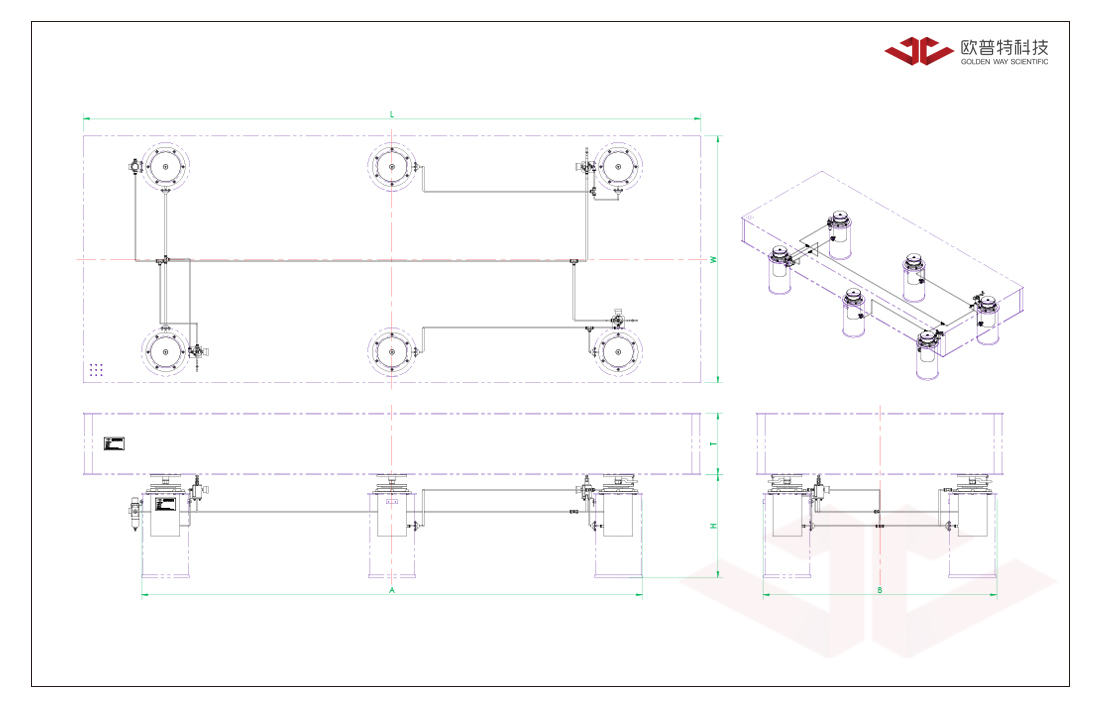

SWUDS-6L

• 适用型号 GWDS系列3012-3015
• 固有频率 竖直：2~3Hz 水平：2~3Hz(负载相关)
• 除振方式 超柔软模压膜片型空气弹簧
• 隔振方式 自平衡气浮
• 配件 气管、空气压缩机(另外选购)
• 支撑数目 6

1. 台面尺寸L×W×T (mm)3000×1200×300
    支撑外形尺寸A×B×H (mm)(2435～3000)×(1135～1200)×500

2. 台面尺寸L×W×T (mm)3000×1500×300
    支撑外形尺寸A×B×H (mm)(2435～3500)×(1335～1500)×500

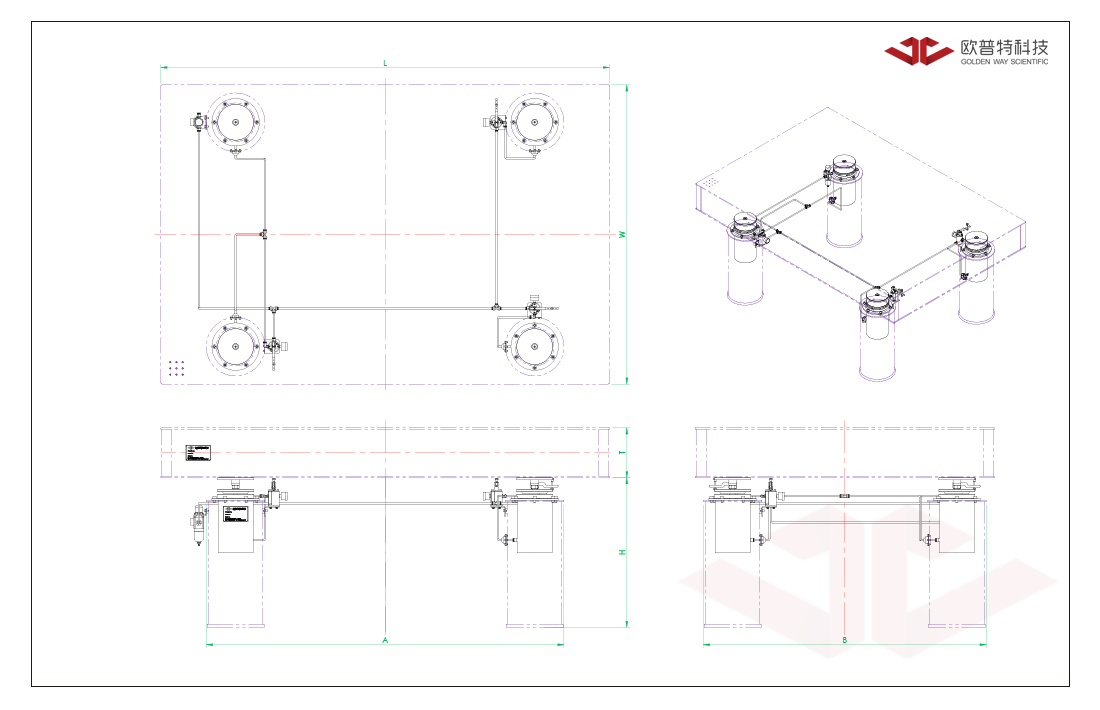

SWUDS-4L

• 适用型号 GWDS系列1812-2412
• 固有频率 竖直：2~3Hz 水平：2~3Hz(负载相关)
• 除振方式 超柔软模压膜片型空气弹簧
• 隔振方式 自平衡气浮
• 配件 气管、空气压缩机(另外选购)
• 支撑数目 4

1. 台面尺寸L×W×T (mm)1800×1200×200
    支撑外形尺寸A×B×H (mm)(1435～1800)×(1135～1200)×600

2. 台面尺寸L×W×T (mm) 2000×1000×200

    支撑外形尺寸A×B×H (mm) (1435～2000)×(935～1000)×600

3. 台面尺寸L×W×T (mm) 2000×1200×200

    支撑外形尺寸A×B×H (mm) (1435～2000)×(1135～1200)×600

4. 台面尺寸L×W×T (mm) 2400×1200×200

    支撑外形尺寸A×B×H (mm) (1635～2000)×(1135～1200)×600
