硒化锌双凸透镜简介

　　双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。

硒化锌双凸透镜特征

材料: CVD激光级硒化锌(ZnSe)	设计波长：10.6μm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±1%	透镜定心误差: <3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL72-025-100-IR2

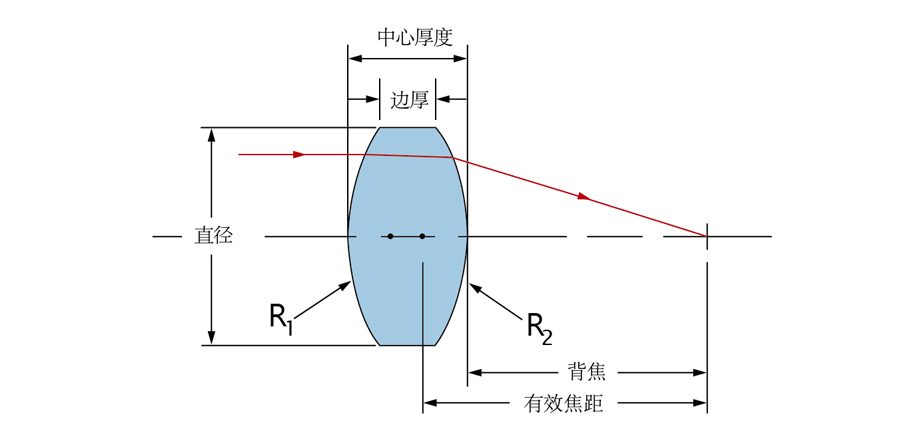

技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=100.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 99.5 直径D(mm) 25.40 中心厚度Tc(mm) 2.60 边厚Te(mm) 2.00 R1=R2(mm) 279.80 焦距EFL(mm) 100.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-075-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 74.4 直径D(mm) 25.40 中心厚度Tc(mm) 2.80 边厚Te(mm) 2.00 R1=R2(mm) 209.60 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-012-020-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=20.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 19.4 直径D(mm) 12.70 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 R1=R2(mm) 55.30 焦距EFL(mm) 20.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-200
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=200.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 199.5 直径D(mm) 25.40 中心厚度Tc(mm) 2.30 边厚Te(mm) 2.00 R1=R2(mm) 560.40 焦距EFL(mm) 200.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-012-020
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=20.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 19.4 直径D(mm) 12.70 中心厚度Tc(mm) 2.70 边厚Te(mm) 2.00 R1=R2(mm) 55.30 焦距EFL(mm) 20.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-075
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=75.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 74.4 直径D(mm) 25.40 中心厚度Tc(mm) 2.80 边厚Te(mm) 2.00 R1=R2(mm) 209.60 焦距EFL(mm) 75.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-050-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=50.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 49.3 直径D(mm) 25.40 中心厚度Tc(mm) 3.20 边厚Te(mm) 2.00 R1=R2(mm) 139.30 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-012-040-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=40.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 39.5 直径D(mm) 12.70 中心厚度Tc(mm) 2.40 边厚Te(mm) 2.00 R1=R2(mm) 111.50 焦距EFL(mm) 40.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-025-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=25.40mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 24.5 直径D(mm) 25.40 中心厚度Tc(mm) 4.30 边厚Te(mm) 2.00 R1=R2(mm) 70.00 焦距EFL(mm) 25.40 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-100
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=100.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 99.5 直径D(mm) 25.40 中心厚度Tc(mm) 2.60 边厚Te(mm) 2.00 R1=R2(mm) 279.80 焦距EFL(mm) 100.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准

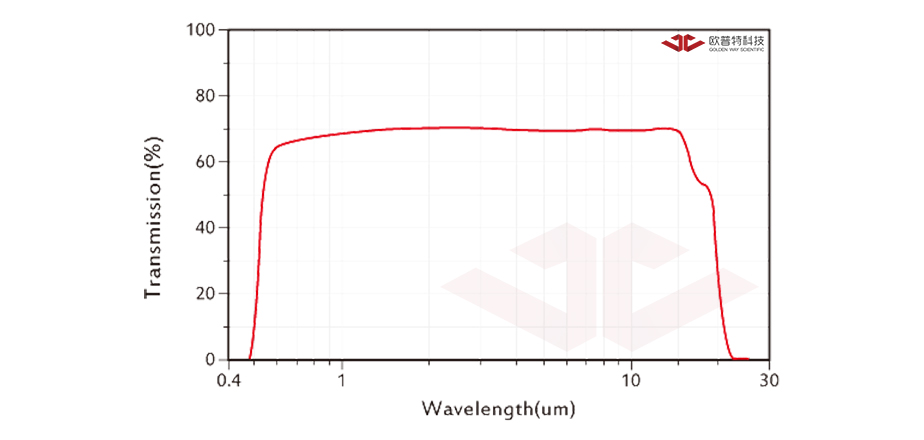

	SL72-012-040
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=40.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 39.5 直径D(mm) 12.70 中心厚度Tc(mm) 2.40 边厚Te(mm) 2.00 R1=R2(mm) 111.50 焦距EFL(mm) 40.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-012-015
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=15.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 14.4 直径D(mm) 12.70 中心厚度Tc(mm) 3.00 边厚Te(mm) 2.00 R1=R2(mm) 41.20 焦距EFL(mm) 15.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-025
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=25.40mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 24.5 直径D(mm) 25.40 中心厚度Tc(mm) 4.30 边厚Te(mm) 2.00 R1=R2(mm) 70.00 焦距EFL(mm) 25.40 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-012-015-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=12.70mm F=15.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 14.4 直径D(mm) 12.70 中心厚度Tc(mm) 3.00 边厚Te(mm) 2.00 R1=R2(mm) 41.20 焦距EFL(mm) 15.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL72-025-050
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=50.00mm 未镀膜硒化锌（ZnSe）背焦BFL(mm) 49.3 直径D(mm) 25.40 中心厚度Tc(mm) 3.20 边厚Te(mm) 2.00 R1=R2(mm) 139.30 焦距EFL(mm) 50.00 镀膜未镀膜材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准

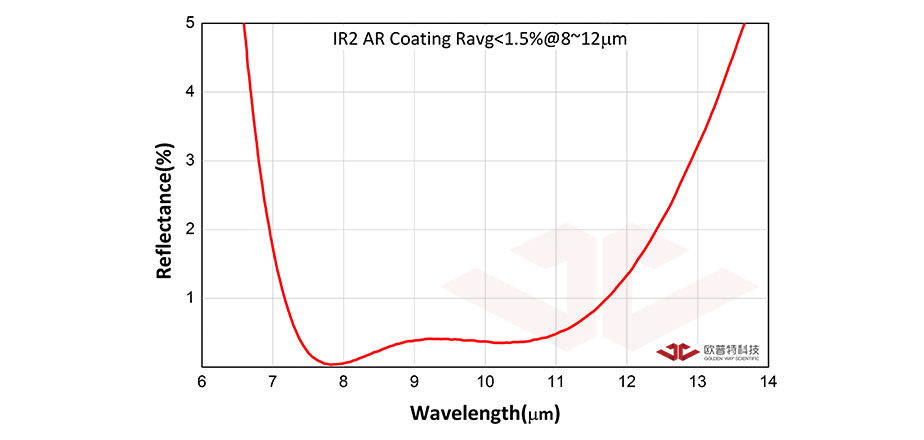

	SL72-025-200-IR2
技术参数光谱曲线图技术服务 ZnSe双凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @8~12μm 硒化锌（ZnSe）背焦BFL(mm) 199.5 直径D(mm) 25.40 中心厚度Tc(mm) 2.30 边厚Te(mm) 2.00 R1=R2(mm) 560.40 焦距EFL(mm) 200.00 镀膜 Ravg<1.5% @8~12μm 材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
