平凹柱面反射镜H-K9L 未镀膜简介

　　平凹柱面反射镜的反射面是圆柱面，平行入射光线经柱面反射可以汇聚到一条线，具有正的焦距。平凹柱面反射镜的焦距为圆柱面曲率半径的一半。适合用于光线聚焦应用。鑫视科科技提供不镀膜、镀反射膜的柱面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜。

H-K9L 未镀膜特征

材料: 精退火H-K9L光学玻璃	表面面型: 1波长@ 633 nm
定心误差：＜3分	反射面光洁度: 60/40
背面：细磨或检验性抛光	尺寸误差：+0.0/-0.1mm
厚度公差：±0.2mm	焦距公差: ±2%
倒边: 保护性倒边0.2mmX45°	镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SM14-012-025

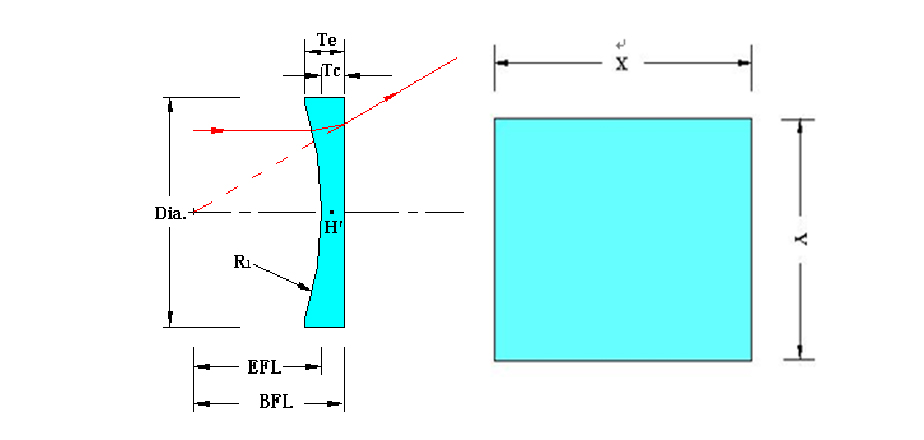

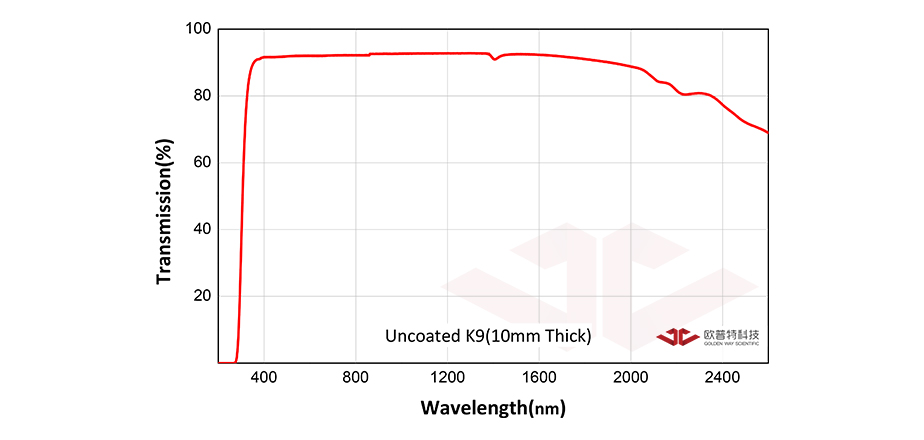

技术参数光谱曲线图技术服务 SM14-012-025 K9平凹柱面反射镜 D=12.50mm f=25.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 25.00 半径R1 (mm) 50.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.39 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-025
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=25.00mm f=25.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 25.00 半径R1 (mm) 50.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 7.59 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-050
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=50.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 50.00 半径R1 (mm) 100.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.78 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-100
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=100.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 100.00 半径R1 (mm) 200.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.39 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-12SQ-075
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=12.5x12.5mm f=75.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 75.00 半径R1 (mm) 150.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.13 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-150
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=25.00mm f=150.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 150.00 半径R1 (mm) 300.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.26 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-012-050
技术参数光谱曲线图技术服务 SM14-012-050 K9平凹柱面反射镜 D=12.50mm f=50.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 50.00 半径R1 (mm) 100.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.20 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-12SQ-025
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=12.5x12.5mm f=25.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 25.00 半径R1 (mm) 50.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.39 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-150
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=150.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 150.00 半径R1 (mm) 300.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.26 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-012-012
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=12.50mm f=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 12.50 半径R1 (mm) 25.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.79 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-025
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=25.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 25.00 半径R1 (mm) 50.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 7.59 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-100
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=25.00mm f=100.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 100.00 半径R1 (mm) 200.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.39 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-12SQ-050
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=12.5x12.5mm f=50.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 50.00 半径R1 (mm) 100.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.20 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-200
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=25.00mm f=200.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 200.00 半径R1 (mm) 400.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.20 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-075
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=75.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 75.00 半径R1 (mm) 150.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.52 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-012-075
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=12.50mm f=75.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 75.00 半径R1 (mm) 150.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.13 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-075
技术参数光谱曲线图技术服务 K9平凹柱面反射镜 D=25.00mm f=75.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 75.00 半径R1 (mm) 150.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.52 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-25SQ-250
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=25.0x25.0mm f=250.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 250.00 半径R1 (mm) 500.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.16 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-12SQ-012
技术参数光谱曲线图技术服务 K9平凹柱面反射镜尺寸=12.5x12.5mm f=12.50mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 12.50 半径R1 (mm) 25.00 中心厚度 (mm） 3.00 边缘厚度 (mm） 3.79 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
	SM14-025-250
技术参数光谱曲线图技术服务 SM14-025-250 K9平凹柱面反射镜 D=25.00mm f=250.00mm 未镀膜精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 250.00 半径R1 (mm) 500.00 中心厚度 (mm） 6.00 边缘厚度 (mm） 6.16 镀膜未镀膜材料精退火H-K9L光学玻璃焦距公差 ±2% 厚度公差(mm) ±0.2 尺寸误差(mm) +0.0/-0.1 表面面型 1波长@ 633 nm 背面细磨或检验性抛光定心误差＜3分反射面光洁度 60/40 倒边保护性倒边0.2mmX45°
