紫外熔融石英楔形棱镜简介

　　楔形窗口(棱镜)通常用于将入射光束按一定的偏转角偏转到指定的方向。当成对使用时，通过两个光楔的相对旋转，出射光束可定位于一个以入射光束为轴线的角锥体内任意方向。鑫视科科技提供不镀膜及镀 UV 增透膜的紫外熔融石英楔形棱镜。

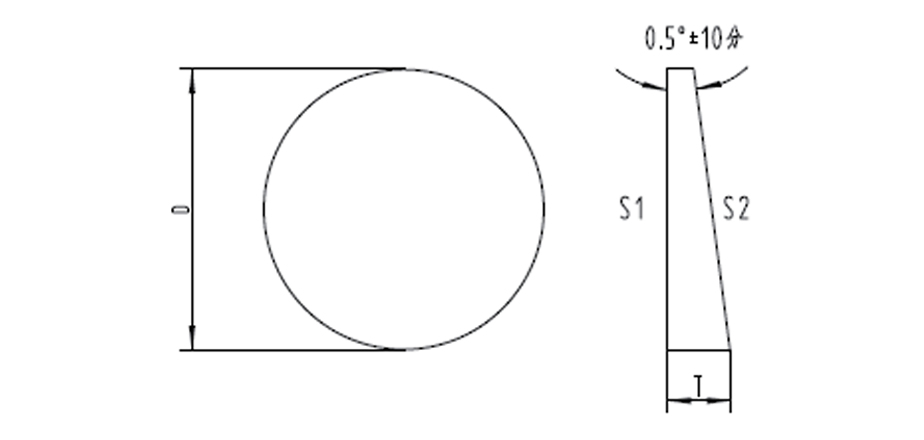

楔形棱镜特征

材料: 紫外熔融石英	表面面型: 波长/10 @ 633 nm
角度误差: ±15秒	表面光洁度: 40/20
直径误差: +0.0/-0.1mm	厚度公差：±0.2mm
倒边: 保护性倒边0.2~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SW25-025-020

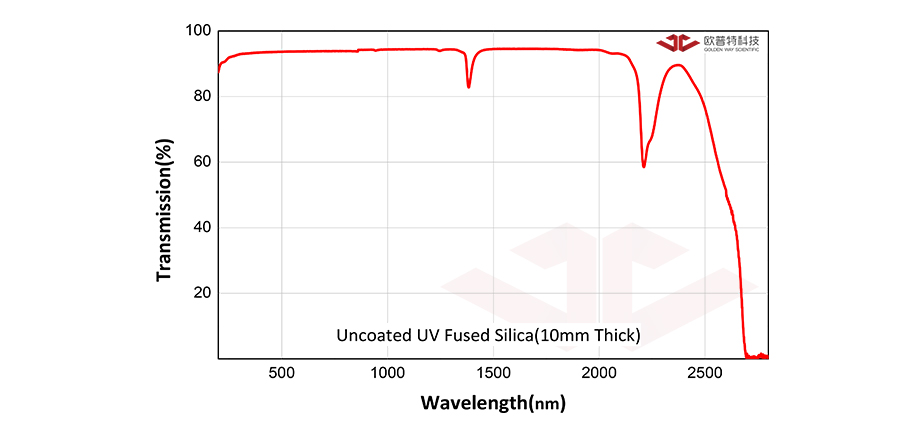

技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 4°11'14'' 屈光度 3.49 光束偏转角@355nm 2.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-060-UV

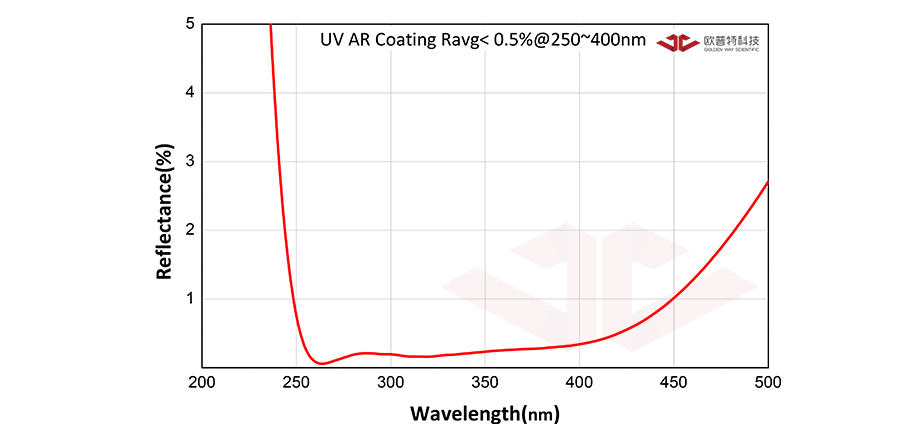

技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.00mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 12°15'0'' 屈光度 10.51 光束偏转角@355nm 6.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-010
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 2°5'56'' 屈光度 1.74 光束偏转角@355nm 1.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-010-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 2°5'56'' 屈光度 1.74 光束偏转角@355nm 1.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-040-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.00mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 8°17'39'' 屈光度 7.00 光束偏转角@355nm 4.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-040
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 8°17'39'' 屈光度 7.00 光束偏转角@355nm 4.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-005-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 1°3'0'' 屈光度 0.87 光束偏转角@355nm 0.5° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-020-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 4°11'14'' 屈光度 3.49 光束偏转角@355nm 2.0° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-005
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 1°3'0'' 屈光度 0.87 光束偏转角@355nm 0.5° 角度误差 ±15秒 RoHS 符合标准
	SW25-025-060
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 25.00 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 40/20 倒边 0.2-0.5mmX45° 物理楔角 12°15'0'' 屈光度 10.51 光束偏转角@355nm 6.0° 角度误差 ±15秒 RoHS 符合标准
