平面刻划型光栅红外波段简介

　　制作原始或者母光栅的初始步骤是对基底材料的选择，通常为玻璃或者铜。将基底材料抛光至高平整度并对其镀一层很薄的铝膜。刻划平行度和刻线的等距需要漫长的时间进行调整，可能需要花费几天进行设置并在实际刻划之前进行测试。刻划机必须能够在每次刻划后让钻石刀头按精确路线折回，并按预定量对基底进行刻划。刻线的平行度和位移必须精确控制。

红外波段特征

光栅基片材料: 浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 )	表面光洁度：60/40
尺寸公差：± 0.5 mm	厚度公差：± 0.5 mm
效率：60%~ 80% @闪耀波长	有效孔径：90%
损伤阈值：350mJ/cm² @200ns脉冲激光40W/cm² (CW)连续激光

产品列表

展开	产品型号	单价	库存状态	购物车

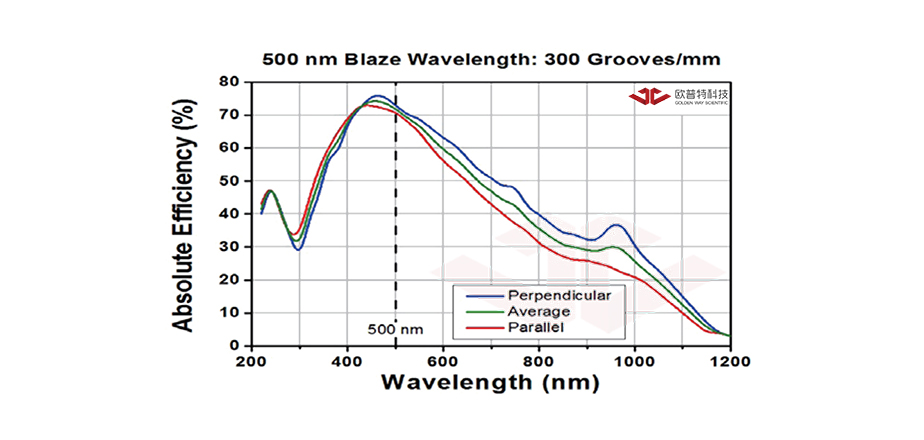

	SGR01-1313-3050
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=300 闪耀波长=500nm RoHS 符合标准尺寸(mm) 12.7x12.7x6/span> 刻线数(l/mm) 300 闪耀波长 500nm 闪耀角 4.30° 色散(nm/mr) 3.32 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

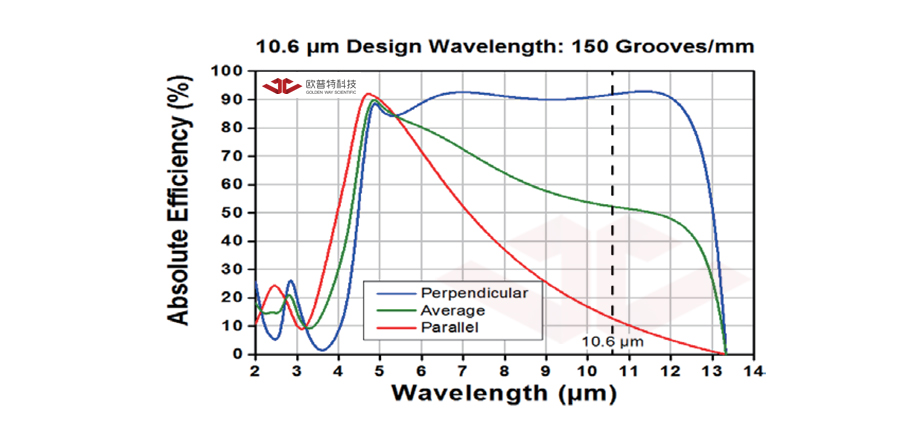

	SGR01-2550-1510
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x50x9.5mm 刻线数=150 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 25x50x9.5/span> 刻线数(l/mm) 150 闪耀波长 10.6μm 闪耀角 35.00° 色散(nm/mr) 4.2 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

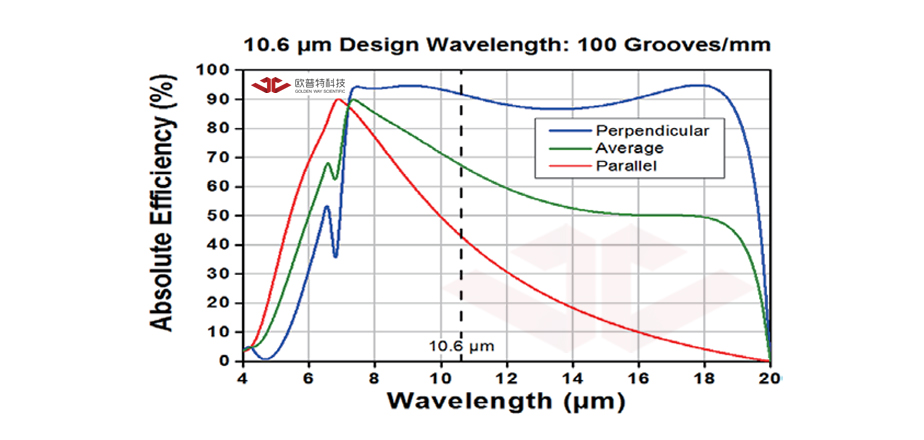

	SGR01-1225-1010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.5x25x9.5mm 刻线数=100 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 12.5x25x9.5/span> 刻线数(l/mm) 100 闪耀波长 10.6μm 闪耀角 27.00° 色散(nm/mr) 8.5 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

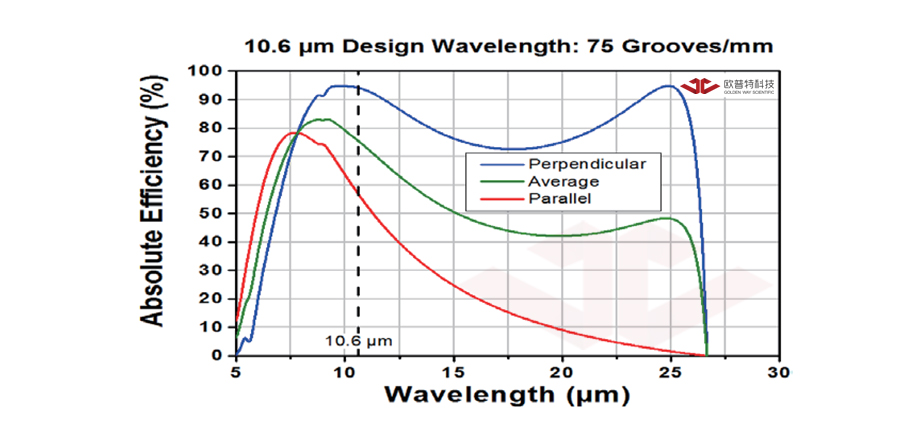

	SGR01-1225-7510
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.5x25x9.5mm 刻线数=75 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 12.5x25x9.5/span> 刻线数(l/mm) 75 闪耀波长 10.6μm 闪耀角 21.00° 色散(nm/mr) 12.3 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

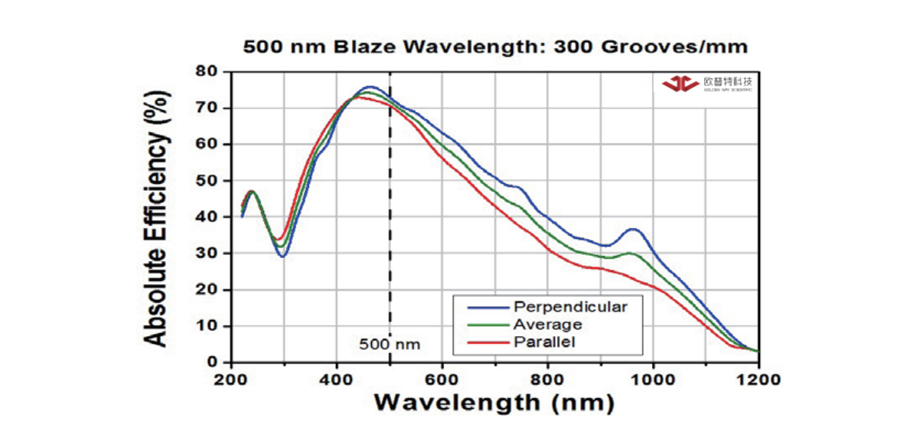

	SGR01-2525-3050-T
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x9.5mm 刻线数=300 闪耀波长=500nm RoHS 符合标准尺寸(mm) 25x25x9.5/span> 刻线数(l/mm) 300 闪耀波长 500nm 闪耀角 4.30° 色散(nm/mr) 3.32 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

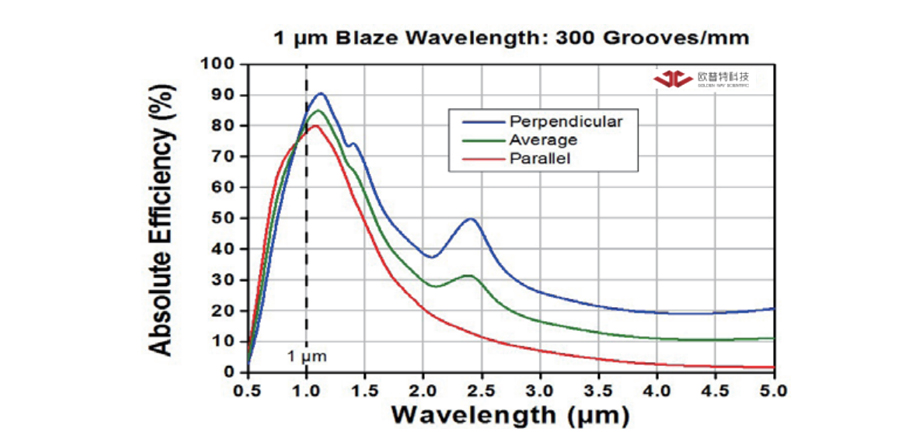

	SGR01-5050-3010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=300 闪耀波长=1000nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 300 闪耀波长 1000nm 闪耀角 8.63° 色散(nm/mr) 3.3 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光

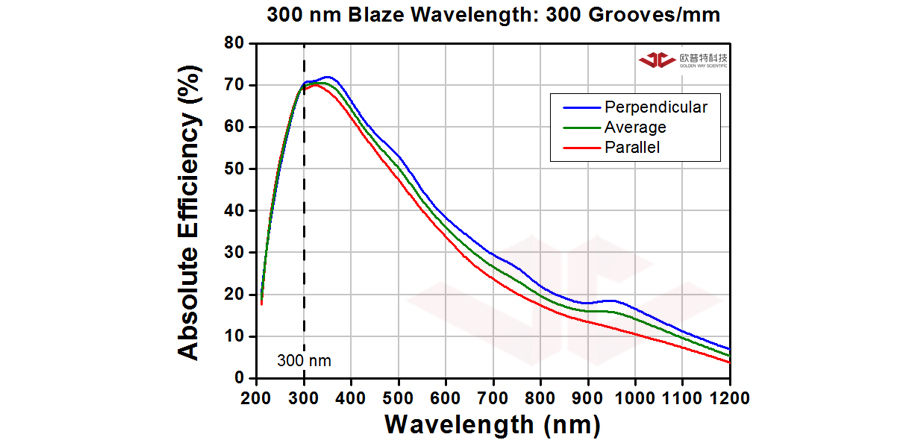

	SGR01-2525-3030
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=300 闪耀波长=300nm RoHS 符合标准尺寸(mm) 25x25x6/span> 刻线数(l/mm) 300 闪耀波长 300nm 闪耀角 2.58° 色散(nm/mr) 3.33 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-2550-1010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x50x9.5mm 刻线数=100 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 25x50x9.5/span> 刻线数(l/mm) 100 闪耀波长 10.6μm 闪耀角 27.00° 色散(nm/mr) 8.5 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-2525-3050
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=300 闪耀波长=500nm RoHS 符合标准尺寸(mm) 25x25x6/span> 刻线数(l/mm) 300 闪耀波长 500nm 闪耀角 4.30° 色散(nm/mr) 3.32 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-1313-3030
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=300 闪耀波长=300nm RoHS 符合标准尺寸(mm) 12.7x12.7x6/span> 刻线数(l/mm) 300 闪耀波长 300nm 闪耀角 2.58° 色散(nm/mr) 3.33 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-1313-3010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.7x12.7x6mm 刻线数=300 闪耀波长=1000nm RoHS 符合标准尺寸(mm) 12.7x12.7x6/span> 刻线数(l/mm) 300 闪耀波长 1000nm 闪耀角 8.63° 色散(nm/mr) 3.3 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-2550-7510
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x50x9.5mm 刻线数=75 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 25x50x9.5/span> 刻线数(l/mm) 75 闪耀波长 10.6μm 闪耀角 21.00° 色散(nm/mr) 12.3 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-1225-1510
技术参数光谱曲线图技术服务平面刻划光栅尺寸=12.5x25x9.5mm 刻线数=150 闪耀波长=10600nm RoHS 符合标准尺寸(mm) 12.5x25x9.5/span> 刻线数(l/mm) 150 闪耀波长 10.6μm 闪耀角 35.00° 色散(nm/mr) 4.2 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-2525-3010
技术参数光谱曲线图技术服务平面刻划光栅尺寸=25x25x6mm 刻线数=300 闪耀波长=1000nm RoHS 符合标准尺寸(mm) 25x25x6 刻线数(l/mm) 300 闪耀波长 1000nm 闪耀角 8.63° 色散(nm/mr) 3.3 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
	SGR01-5050-3030
技术参数光谱曲线图技术服务平面刻划光栅尺寸=50x50x9.5mm 刻线数=300 闪耀波长=300nm RoHS 符合标准尺寸(mm) 50x50x9.5 刻线数(l/mm) 300 闪耀波长 300nm 闪耀角 2.58° 色散(nm/mr) 3.33 光栅基片材料浮法玻璃 / 耐热硼硅玻璃 ( 中远红外 ) 尺寸公差(mm) ± 0.5 厚度公差(mm) ± 0.5 效率 60%~ 80% @闪耀波长表面光洁度 60/40° 有效孔径 90% 损伤阈值 350mJ/cm² @200ns 脉冲激光, 40W/cm²(CW)连续激光
