SSC-QE-IPCE模组化太阳电池光谱性能测试系统是一款多功能光电实验平台,采用模组化设计,根据用户的不同求来灵活配组测试系统。可测试各类电池(单晶硅、多晶硅、钙钛矿、染料敏化、单结、多结在内的多种形式的薄膜太阳电池材料),将内外量子效率测试、光谱响应测试、光谱透射率、光谱反射率、光电转换效率、短路电流密度等功能集成到一套系统中,并可实现自动化测量。
展开 | 产品编号 | 产品名称 | 产品型号 | 产品功能 | 单价 | 库存状态 | 购物车 |
---|---|---|---|---|---|---|---|
SSC-000444 | 模组化太阳电池光谱性能测试系统 | SSC-QE-IPCE | 是一款多功能光电实验平台,采用模组化设计,根据用户的不同求来灵活配组测试系统。 | ||||
SSC-QE-IPCE模组化太阳电池光谱性能测试系统是一款多功能光电实验平台,采用模组化设计,根据用户的不同求来灵活配组测试系统。可测试各类电池(单晶硅、多晶硅、钙钛矿、染料敏化、单结、多结在内的多种形式的薄膜太阳电池材料),将内外量子效率测试、光谱响应测试、光谱透射率、光谱反射率、光电转换效率、短路电流密度等功能集成到一套系统中,并可实现自动化测量。
1、模组化设计,紧扣用户需求,经济灵活,适用面广,升级、改造、维护均很方便;

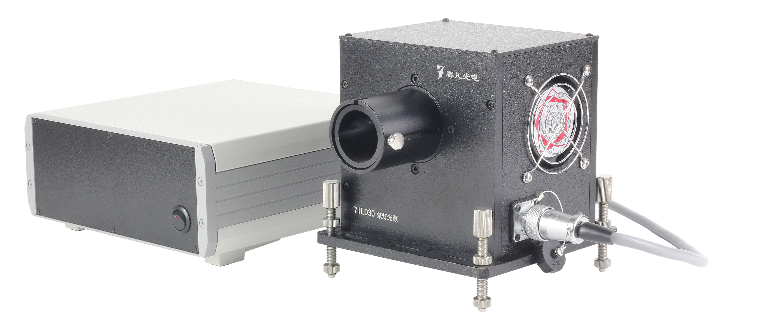

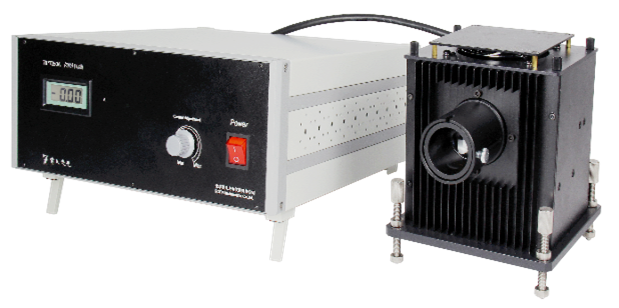

2、可选大功率卤钨灯及大功率氙灯光源,也可使用用户已有或指定的光源;
3、独特的分光系统,保证良好的波长准确度和重复性,消除多级谱的影响,杂散光小;
4、具有弱信号处理能力,可有效提高信噪比,保证测量精度;
5、多种样品架可供选择,夹持方便,电极接触好,对弱信号测试干扰小;

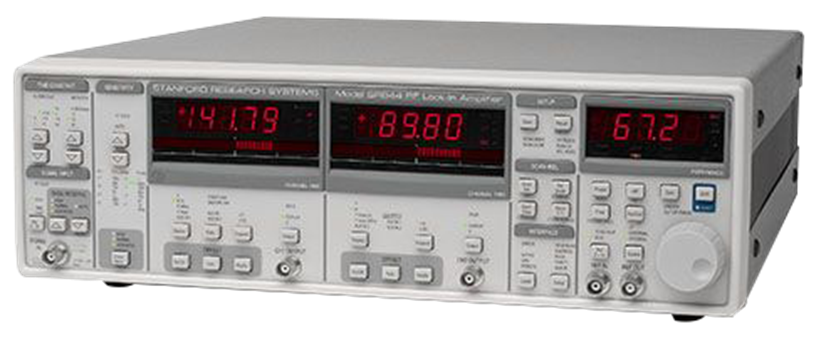

6、自主研发高性能弱信号处理器,内含隔离前置放大器,有效隔离偏光产生的直流分量,并可进行所有控制及信号的自动切换
7、配套完整的全自动化专用系统软件
适用于各种材料太阳能电池的测试:
单晶硅、多晶硅、非晶硅、砷化镓、铟镓砷、磷化铟、锗、碲化镉、铜铟硒、铜铟镓硒、铜锌锡硫。染料敏化电池、量子点电池、有机太阳能电池、聚合物太阳能电池、钙钛矿太阳能电池等
适用于多种结构太阳能电池的测试:
单结、多结、PERC/HIT/IBC等结构、高聚光类型、薄膜与正反结构等
光谱范围 |
200-2500nm内任选 |
扫描间隔 |
≥1nm整数(可调) |
扫描方式 |
全自动 |
短路电流密度重复性 |
<0.1%~0.5% |
测试方式 |
交流、直流两种测试模式和手动、电动两种控制模式任意配置 |
可选偏置光源 |
1~2路可选,用于对叠层电池的测试或染敏、钙钛矿类电池测试 |
可选偏置电压 |
±10v(或整合用户已有的可程控偏置电源设备) |
可选温控台 |
温控范围10-40℃(±1℃) |
单色仪选择 |
可选双单色仪 |
监视选择 |
可选双光路监视 |

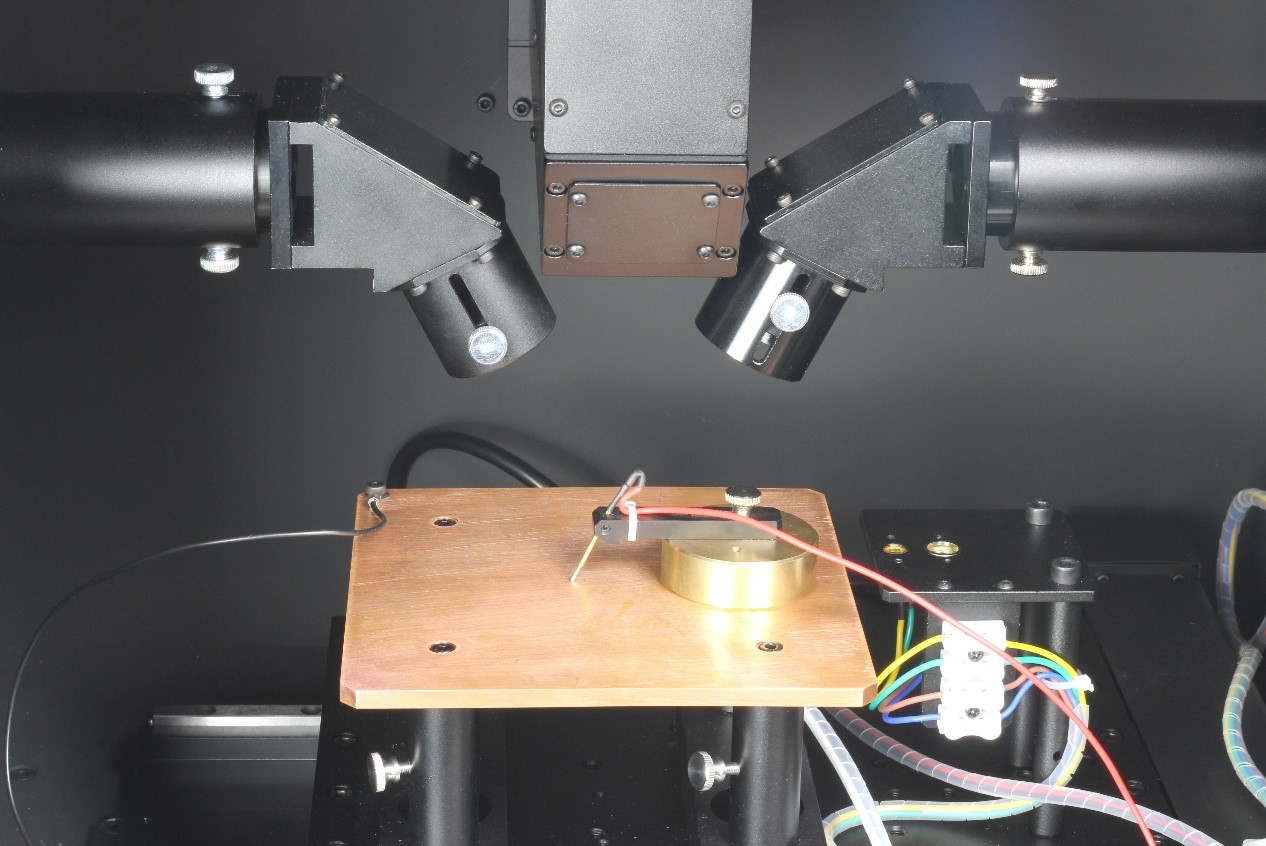

测试系统样品室采用双开门式暗箱外壳,便于取放样品或调整操作;样品室内上方为主光光源和偏置光源出光口,出光口角度出厂前已调整好,可准确照射在样品及探测器上;样品室内下方为可调整样品台,样品台可按需定制为手动或电控自动化驱动,配合搭配我公司种类丰富的配件,可以实现几乎所有种类的太阳能电池测试,这种模块化的灵活搭配方式,适合工业、科研用户建立多种太阳能电池测试平台。

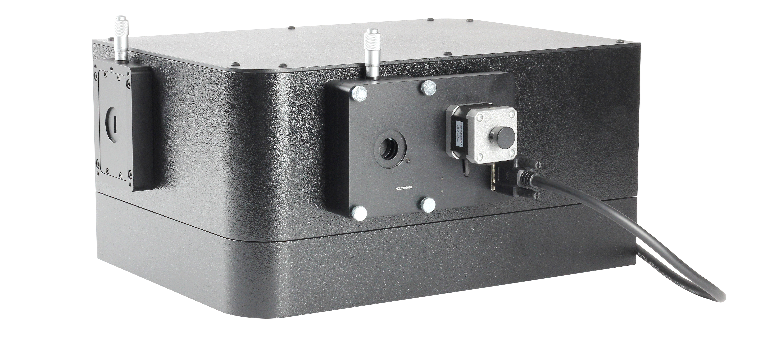

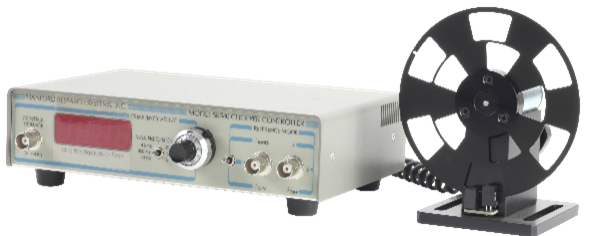

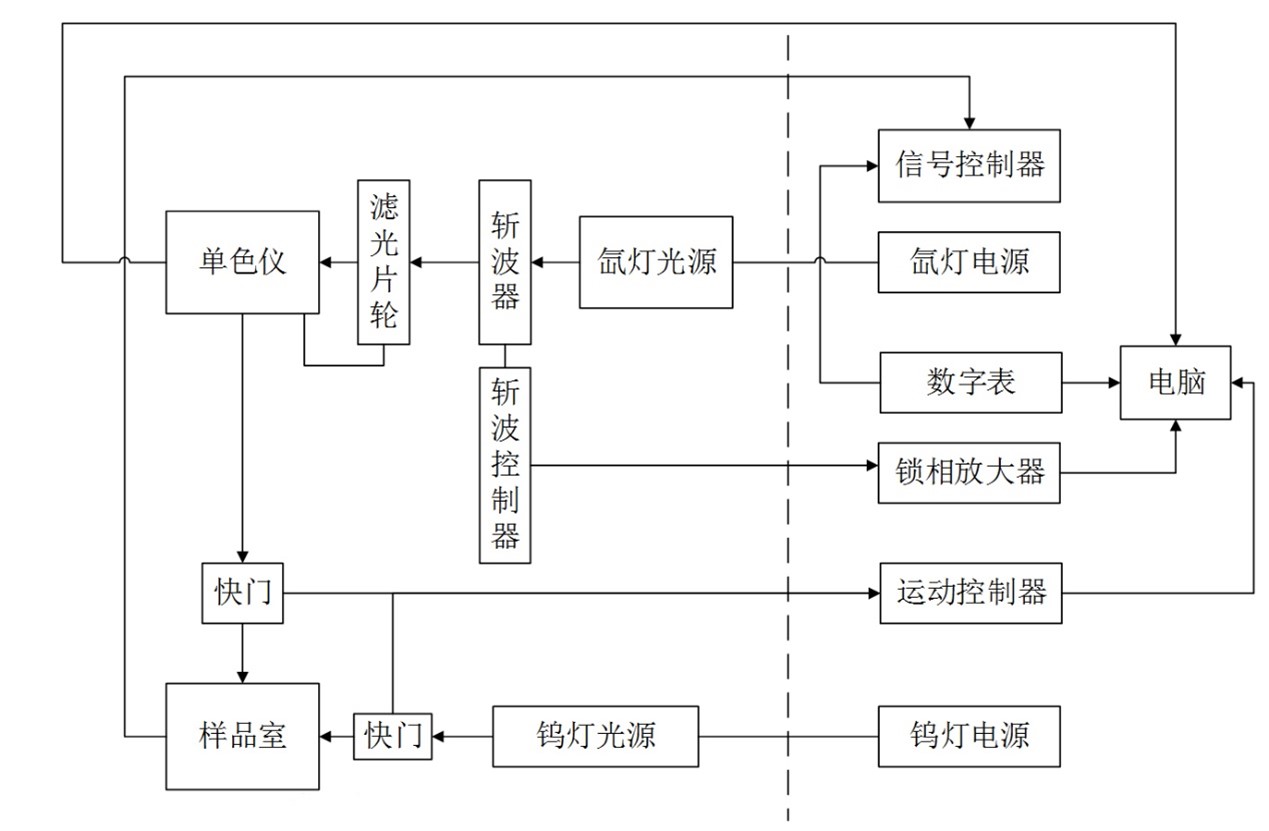

主机部分(放置在平台上) | 控制部分 |

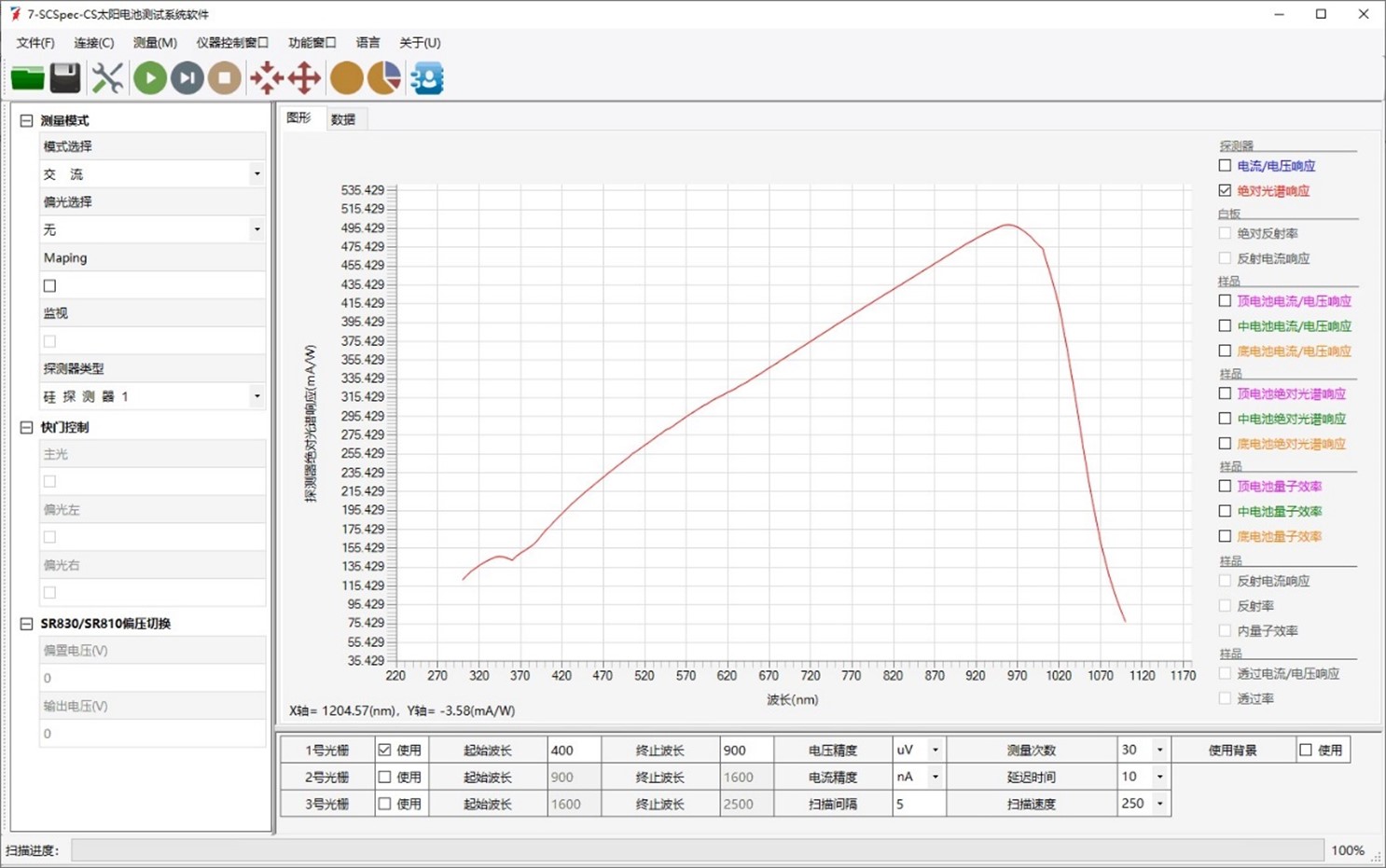

由我公司独立研发的SSC-QE-IPCE太阳能电池量子效率测试软件,用于对太阳能电池的内外量子效率测试、光谱响应测试、光谱透射率、光谱反射率、光电转换效率、短路电流密度等功能测量。软件将仪器控制和仪器参数设置汇总到不同界面,从而最大限度的将控制操作简化,功能实现一键运行。系统软件测试数据,支持图片和数据的导出和报表打印功能,以方便您使用其他数据处理软件调用,方便后续数据处理与分析
![]() |
![]() |

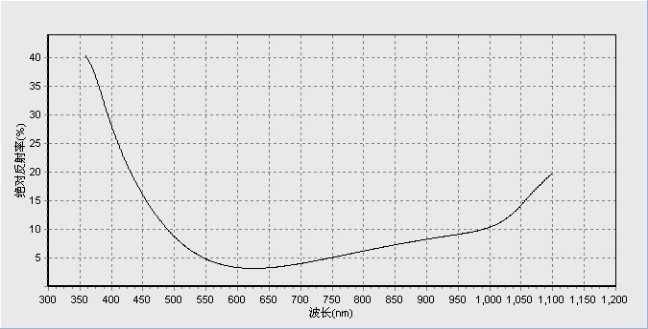

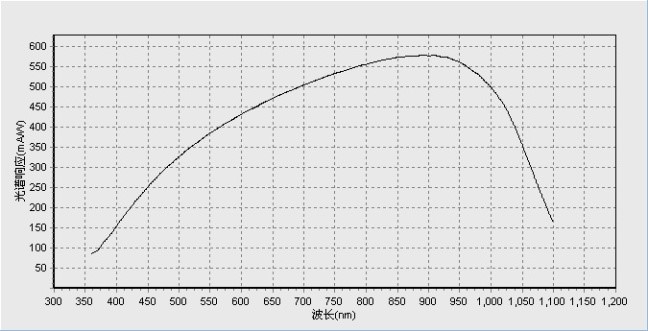

实测硅电池光谱响应曲线 | 实测硅电池光谱反射率曲线 |
![]() |
![]() |

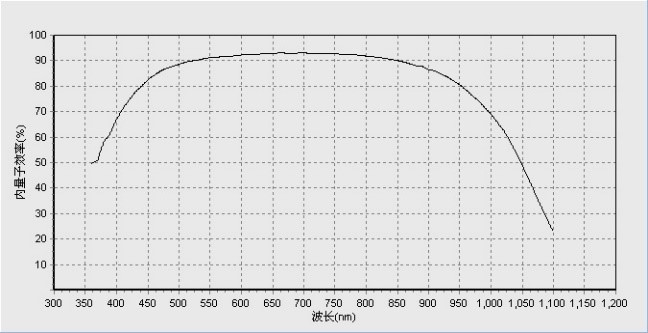

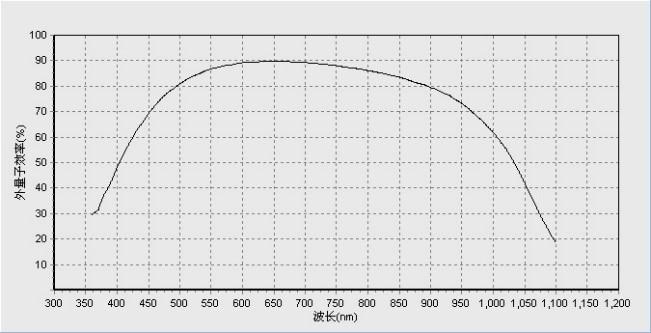

实测硅电池外量子效率曲线 | 实测硅电池内量子效率曲线 |
![]() |
![]() |

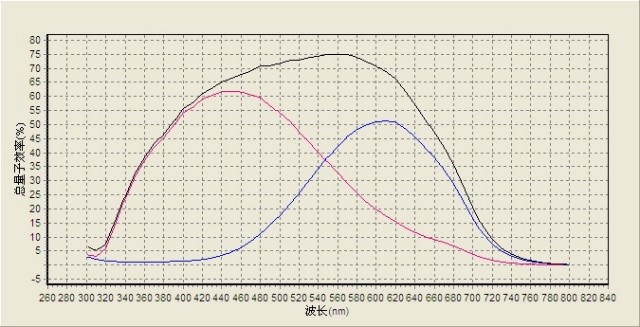

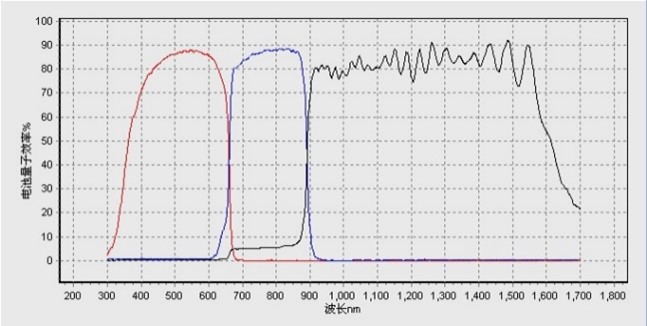

实测双结电池量子效率曲线 | 实测三结电池量子效率曲线 |
![]() |
![]() |

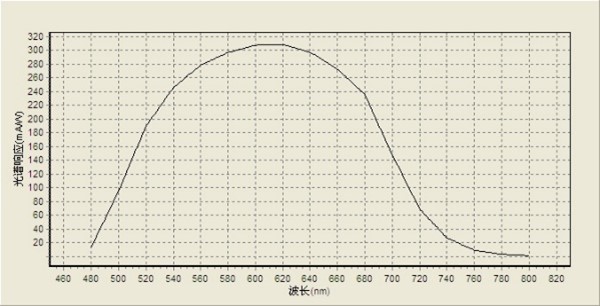

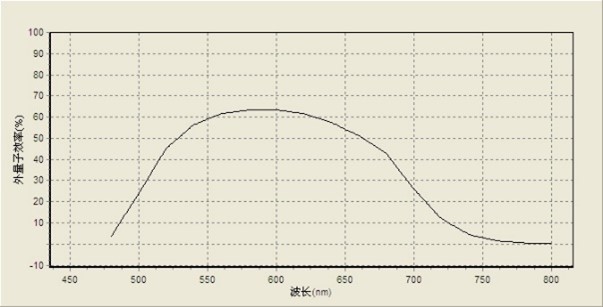

实测染料敏化电池量子效率曲线 | 实测染料敏化电池光谱响应曲线 |
SSC-QE-IPCE系统需求确认表 (****单位****老师),请勾选填写后发到邮箱 ssc@shinsco.cn |
|||||||
1 |
光谱范围(nm) |
(300-2500nm) |
|||||
2 |
测试内容 |
(光谱响应,内量子效率,反射率/外量子效率,光谱透过率,短路电流密度) |
|||||
3 |
电池种类 |
(硅、薄膜电池、染料敏化等) |
|||||
4 |
电池材质 |
(单晶硅、多晶硅、铜铟镓硒CIGS、砷化镓等) |
|||||
5 |
电池结数 |
(单结、双结、三结) |
|||||
6 |
各结光谱响应范围(nm) |
第一结 |
第二结 |
第三结 |
|||
7 |
样品外形尺寸 |
||||||
8 |
光敏面尺寸 |
||||||
9 |
是否需要电偏置 |
电偏置电压范围(V) |
|||||
10 |
测试模式 |
(交流、直流、交/直流切换) |
|||||
11 |
附件需求 |
(平台,电脑,打印机,备用灯泡等) |
|||||
12 |
是否提供电池样品、照片或尺寸图等 |
||||||
13 |
其他要求 |
||||||
根据不同的需求进行配置。报价区间15-36万 |
![]() |
![]() |

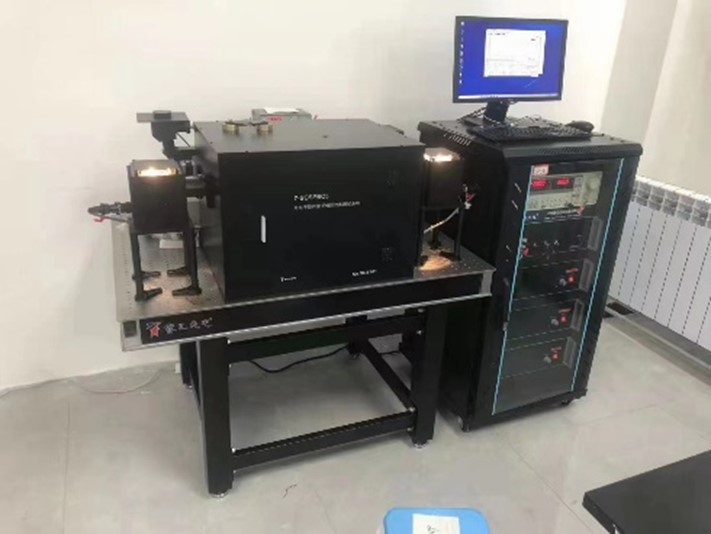

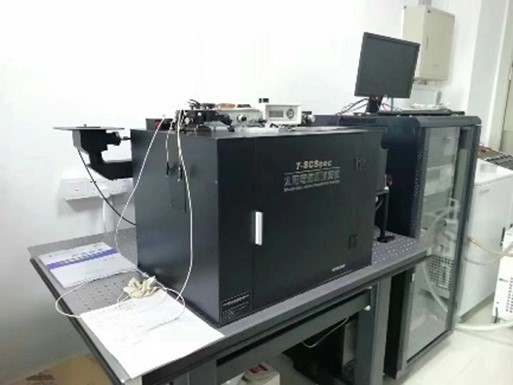

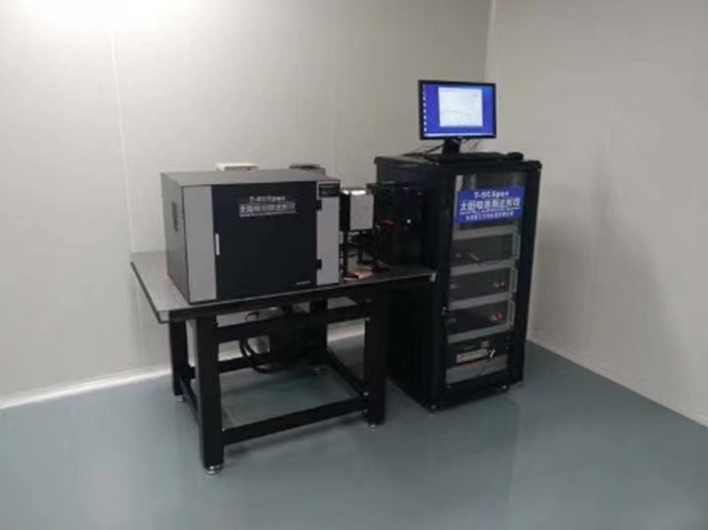

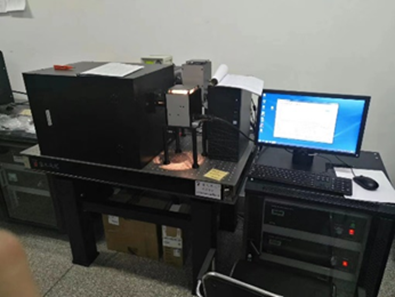

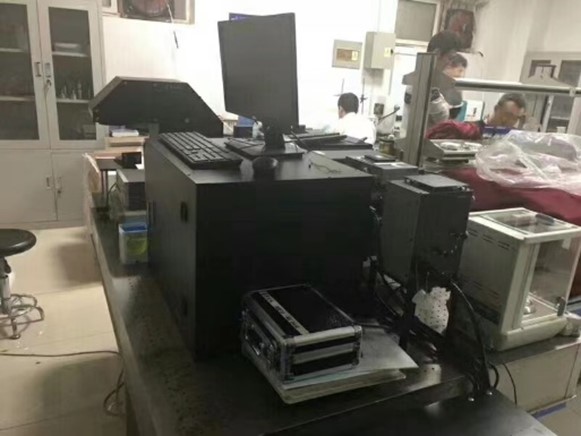

华东某大学 | 深圳某大学 |
![]() |
![]() |
哈尔滨某大学 | 山东省某科研院所 |
![]() |
![]() |
江苏某科技公司 | 新疆某大学 |
