H-K9L分光平片宽带分光片简介

　　分光平片前表面镀分光膜，后表面通常镀增透膜以减弱光束间及鬼像的干涉效应。分光平片重量较轻、价格适中，制作相对容易。鑫视科科技提供前表面镀分光膜，后表面镀 VIS、NIR、SWIR 增透膜的多种型号的 H-K9L 宽带分光平片。我司不仅提供大量分光平片现货标准品，同时也可根据您的需求为您定制分光平片。

宽带分光片特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/ 2 (每英寸) @ 633 nm
平行差: ＜1分	表面光洁度: 60/40
有效孔径：90%	尺寸误差: +0.0/-0.25mm
厚度：3mm±0.2mm	倒边: 保护性倒边0.2~0.5mmX45°
镀膜: 按45°入射设计
S1面分光膜：分光比(R/T) ±10% 标称带宽内的平均值
S2面增透膜： Ravg<1% 标称带宽内的平均值

产品列表

展开	产品型号	单价	库存状态	购物车

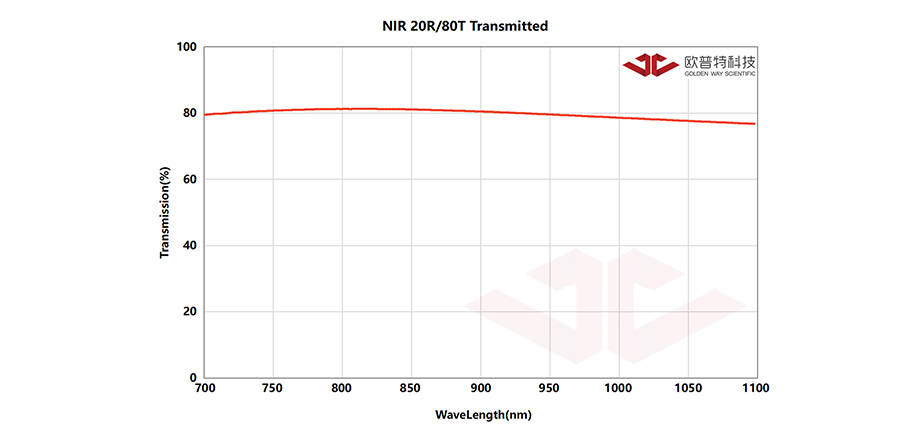

	SPBS11-12x17-20-NIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=12.5x17.5mm R/T=20R/80T S2面增透膜AR @700~1100nm 精退火K9光学玻璃尺寸(mm) 12.5x17.5 分光比(R/T) 20R/80T/span> 镀膜 S2面增透膜AR @700~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边 <0.25mmX45° RoHS 符合标准

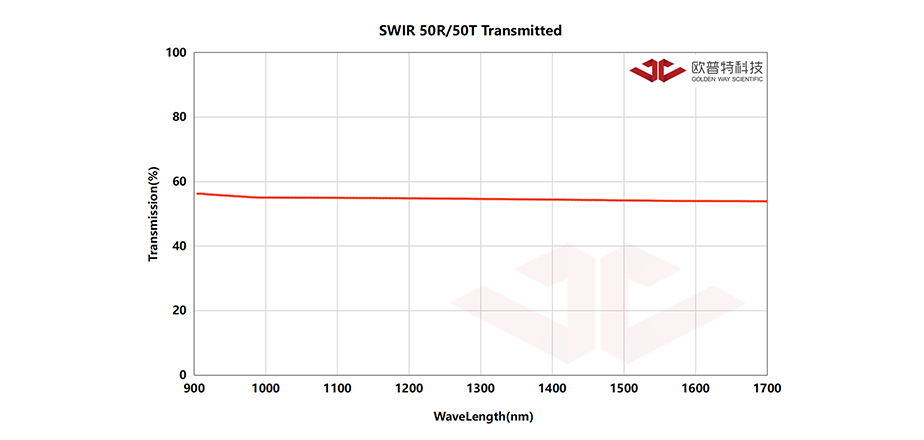

	SPBS11-12x17-50-SWIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=12.5x17.5mm R/T=50R/50T S2面增透膜AR @900~1700nm 精退火K9光学玻璃尺寸(mm) 12.5x17.5 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边 <0.25mmX45° RoHS 符合标准

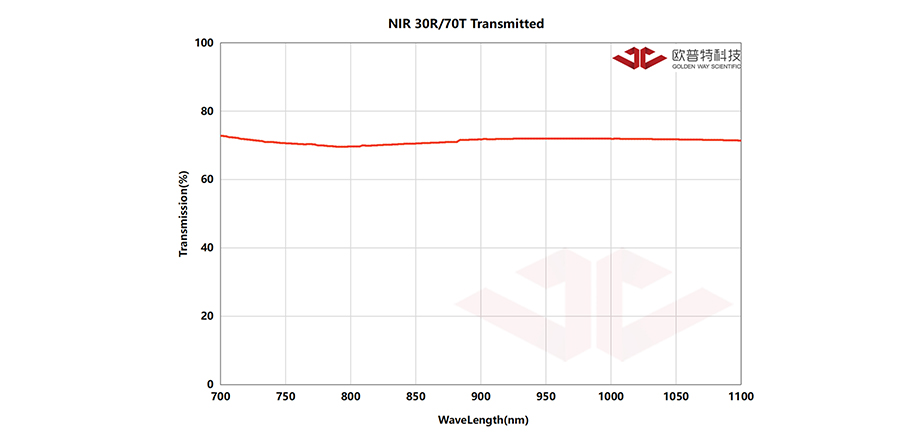

	SPBS11-050-30-NIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ50.00mm R/T=30R/70T S2面增透膜AR @700~1100nm 精退火K9光学玻璃尺寸(mm) φ50.00 分光比(R/T) 30R/70T 镀膜 S2面增透膜AR @700~1100nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-050-60-SWIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ50.00mm R/T=60R/40T S2面增透膜AR @900~1700nm 精退火K9光学玻璃尺寸(mm) φ50.00 分光比(R/T) 60R/40T 镀膜 S2面增透膜AR @900~1700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

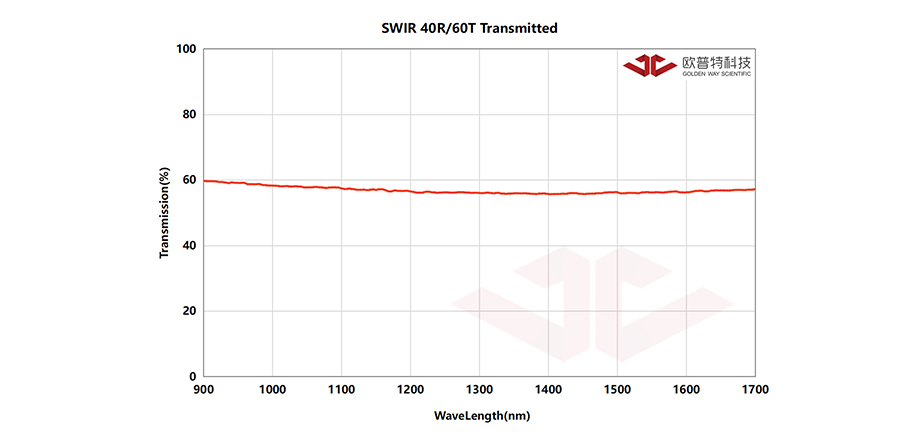

	SPBS11-25x36-40-SWIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=40R/60T S2面增透膜AR @900~1700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 40R/60T 镀膜 S2面增透膜AR @900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边 <0.25mmX45° RoHS 符合标准
	SPBS11-50x72-50-VIS
SPBS11-50x72-50-VIS K9宽带分光平片尺寸=50.0x72.0mm R/T=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃

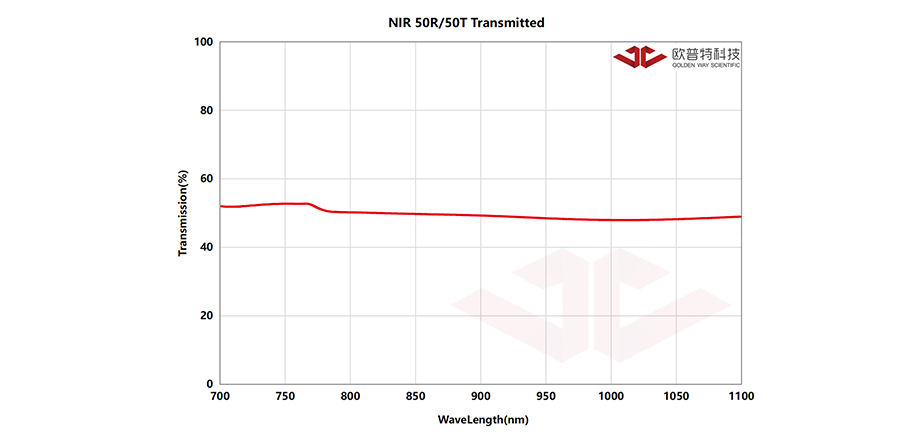

	SPBS11-025-50-NIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ25.00mm R/T=50R/50T S2面增透膜AR @700~1100nm 精退火K9光学玻璃尺寸(mm) φ25.00 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @700~1100nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

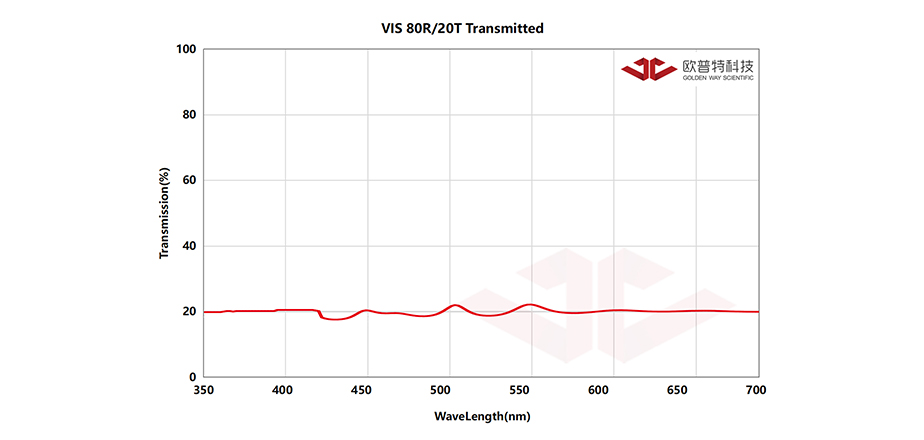

	SPBS11-12x17-80-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=12.5x17.5mm R/T=80R/20T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) 12.5x17.5 分光比(R/T) 80R/20T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

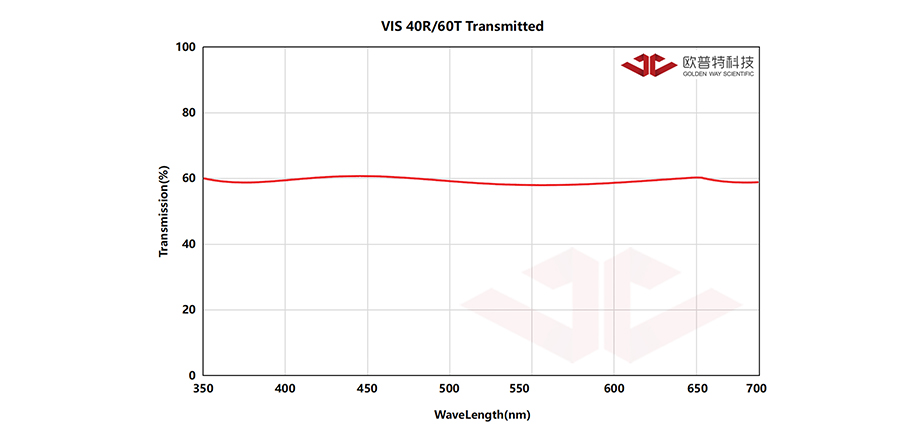

	SPBS11-25x36-40-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=40R/60T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 40R/60T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

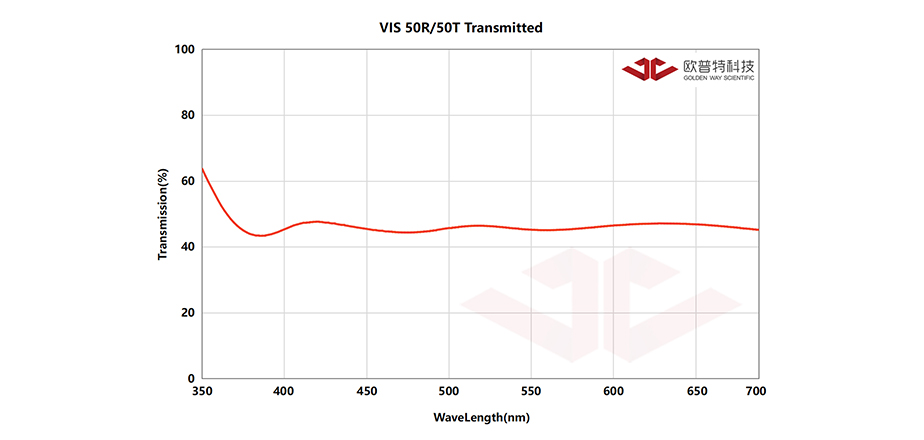

	SPBS11-25x36-50-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-25x36-50-NIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=50R/50T S2面增透膜AR @700~1100nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @700~1100nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边 <0.25mmX45° RoHS 符合标准
	SPBS11-25x36-80-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=80R/20T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 80R/20T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

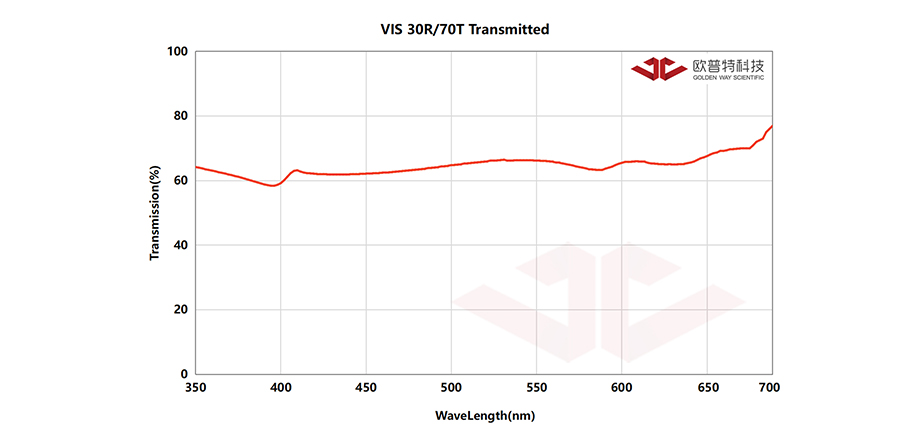

	SPBS11-012-30-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ12.50mm R/T=30R/70T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) φ12.50 分光比(R/T) 30R/70T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

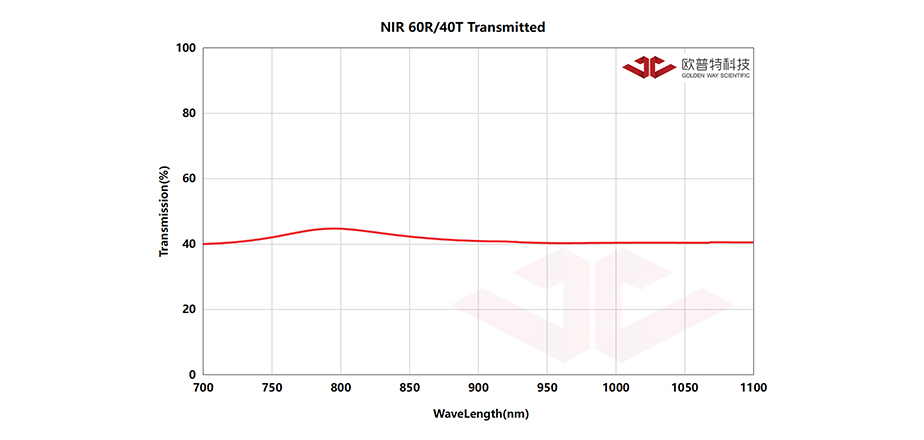

	SPBS11-025-60-NIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ25.00mm R/T=60R/40T S2面增透膜AR @700~1100nm 精退火K9光学玻璃尺寸(mm) φ25.00 分光比(R/T) 60R/40T 镀膜 S2面增透膜AR @700~1100nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-050-50-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ50.00mm R/T=50R/50T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) φ50.00 分光比(R/T) 50R/50T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-025-80-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ25.00mm R/T=80R/20T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) φ25.00 分光比(R/T) 80R/20T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准

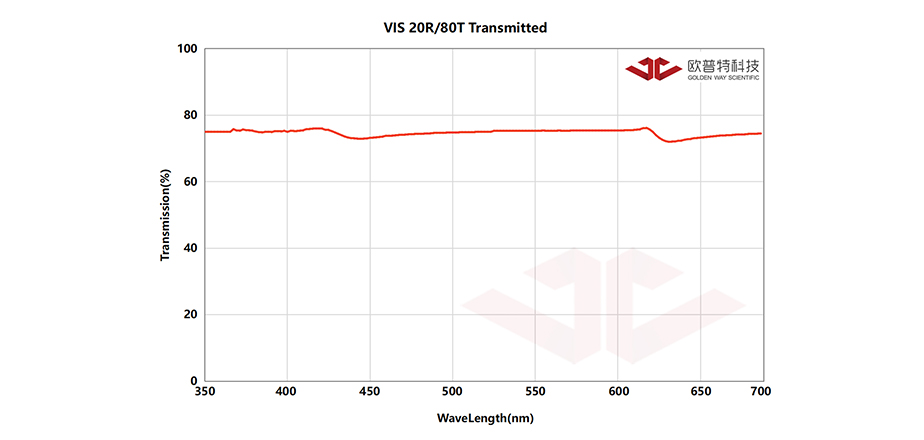

	SPBS11-25x36-20-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=20R/80T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 20R/80T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-025-20-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ25.00mm R/T=20R/80T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) φ25.00 分光比(R/T) 20R/80T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
	SPBS11-25x36-60-SWIR
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=25.0x36.0mm R/T=60R/40T S2面增透膜AR @900~1700nm 精退火K9光学玻璃尺寸(mm) 25.0x36.0 分光比(R/T) 60R/40T 镀膜 S2面增透膜AR @900~1700nm 材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边 <0.25mmX45° RoHS 符合标准
	SPBS11-050-40-VIS
技术参数光谱曲线图技术服务 K9宽带分光平片尺寸=φ50.00mm R/T=40R/60T S2面增透膜AR @350~700nm 精退火K9光学玻璃尺寸(mm) φ50.00 分光比(R/T) 40R/60T 镀膜 S2面增透膜AR @350~700nm 材料精退火H-K9L光学玻璃尺寸误差 +0.0/-0.25 有效孔径 90% S1面分光膜分光比(R/T) ±10% 标称带宽内的平均值 S2面增透膜 Ravg<1% 标称带宽内的平均值表面面型波长/ 2 (每英寸) @ 633 nm 厚度(mm) 3±0.2 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45° RoHS 符合标准
