标准精度H-K9L简介

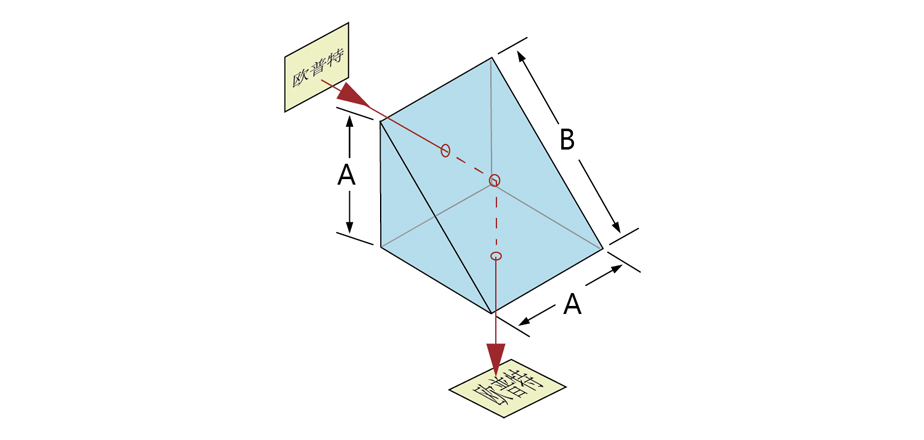

　　直角棱镜一般用于弯曲图像路径或将光路转折 90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。对较大角度入射的应用，建议采用斜面铝膜棱镜。鑫视科科技提供多种尺寸的直角棱镜，镀膜选项包括不镀膜、斜面铝膜 + 直角面 VIS 增透、斜面铝膜 + 直角面 NIR 增透。

标准精度H-K9L特征

材料: H-K9L精退火光学玻璃	尺寸误差: +0.0/-0.2mm
表面面型: 波长/4 @ 632.8nm	表面光洁度: 60/40
角度误差: ±3分	塔差: ＜10分
倒边: 0.25~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车

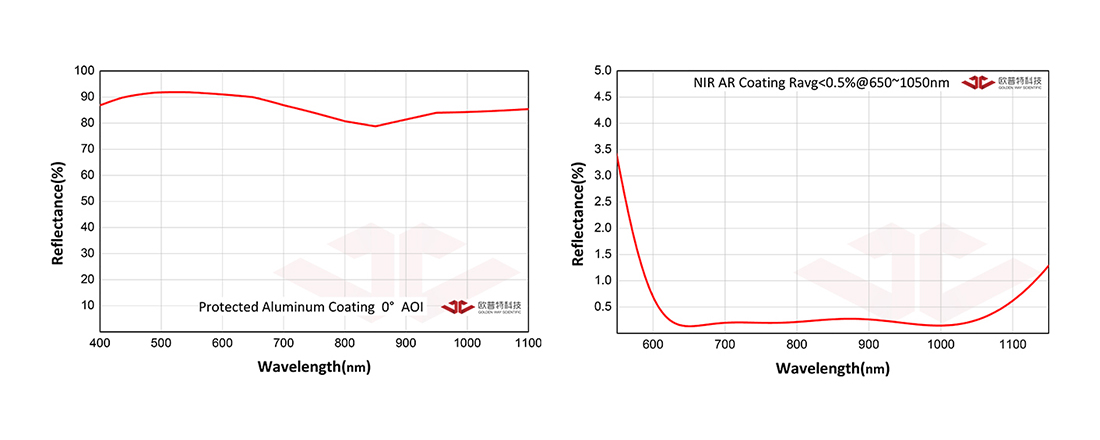

	SP11-005-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=5.00mm 斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00

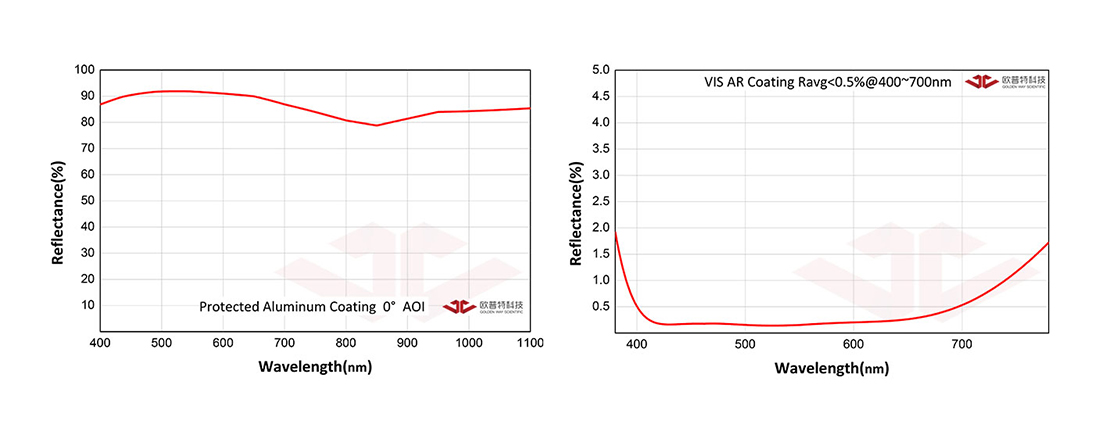

	SP11-012-VIS-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=12.50mm 斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面VIS增透镀膜指标斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP11-005-VIS-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=5.00mm 斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面VIS增透镀膜指标斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
	SP11-040-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=40.00mm 斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 40.00
	SP11-015-VIS-02
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=15.00mm 直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面VIS增透+直角面铝膜镀膜指标直角面铝膜+斜面VIS增透 Ravg<0.5% @400~700nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 15.00

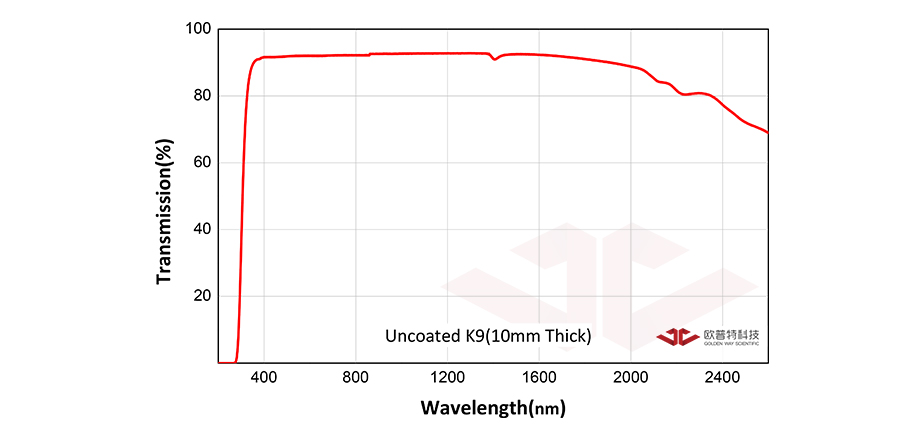

	SP11-020
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=20.00mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 20.00
	SP11-030-NIR-02
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=30.00mm 直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面NIR增透+直角面铝膜镀膜指标直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 30.00
	SP11-050
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=50.00mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 50.00
	SP11-025-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=25.00mm 直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 25.00
	SP11-050-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=50.00mm 斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 50.00
	SP11-012-NIR-02
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=12.50mm 直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面NIR增透+直角面铝膜镀膜指标直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP11-012-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=12.50mm 斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP11-012
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=12.50mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP11-006-VIS-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=6.30mm 斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面VIS增透镀膜指标斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 6.30
	SP11-030
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=30.00mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 30.00
	SP11-020-NIR-02
技术参数光谱曲线图技术服务 {/if} 分享在线客服微信咨询 K9标准精度直角棱镜 A=B=C=20.00mm 直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面NIR增透+直角面铝膜镀膜指标直角面铝膜+斜面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 20.00
	SP11-030-VIS-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=30.00mm 斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面VIS增透镀膜指标斜面铝膜+直角面VIS增透 Ravg<0.5% @400~700nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 30.00
	SP11-025
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=25.00mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 25.00
	SP11-010-NIR-01
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=10.00mm 斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃镀膜要求斜面铝膜+直角面NIR增透镀膜指标斜面铝膜+直角面NIR增透 Ravg<0.5% @650~1050nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 10.0
	SP11-005
技术参数光谱曲线图技术服务 K9标准精度直角棱镜 A=B=C=5.00mm 未镀膜精退火K9光学玻璃镀膜要求无镀膜指标未镀膜材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.2 表面面型波长/4 @ 632.8nm 角度误差 ±3分塔差 <10分表面光洁度 60/40 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
