楔形窗口简介

　　　楔形窗口(棱镜)通常用于将入射光束按一定的偏转角偏转到指定的方向。当成对使用时，通过两个光楔的相对旋转，出射光束可定位于一个以入射光束为轴线的角锥体内任意方向。鑫视科科技提供不镀膜、镀增透膜的H-K9L 楔形窗口。增透膜选项包括 VIS、NIR 及 SWIR。

楔形窗口特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/10 @ 633 nm
楔角: 30分±10分	表面光洁度: 20/10
直径误差: +0.0/-0.1mm	厚度公差：±0.2mm
倒边: 0.2~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SW14-012A

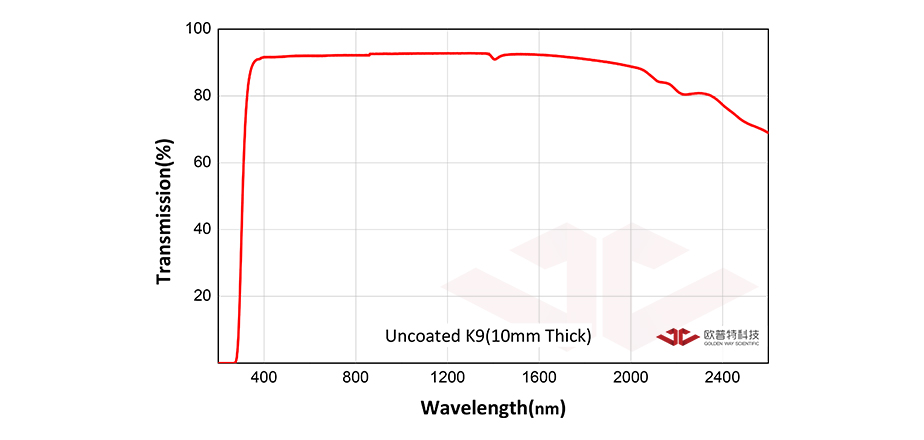

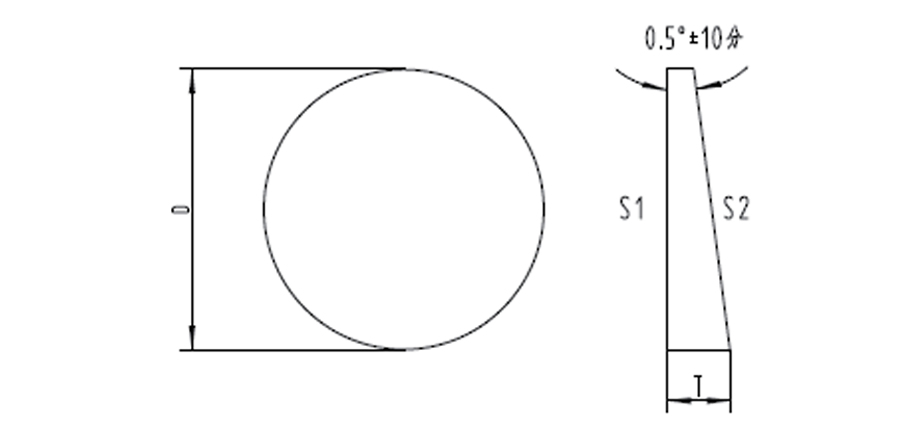

技术参数光谱曲线图技术服务高精度楔形窗口 D=12.70mm T=3.00mm 无镀膜精退火K9光学玻璃镀膜未镀膜材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.70 厚度(mm) 3.00
	SW14-025-NIR

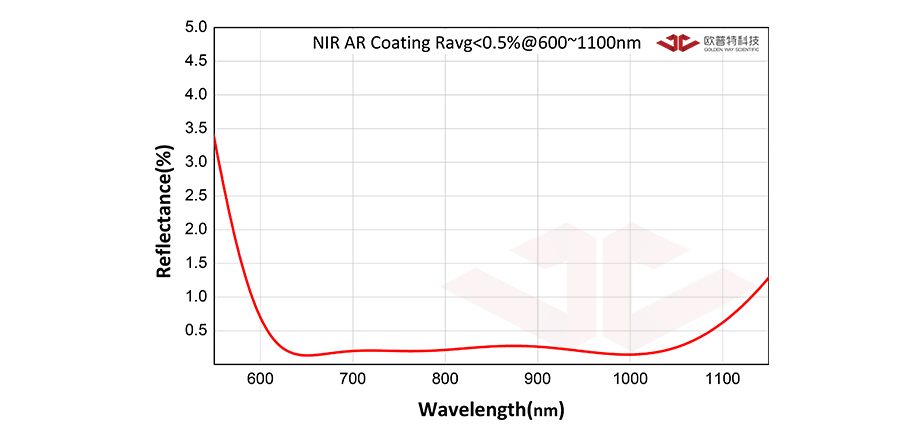

技术参数光谱曲线图技术服务高精度楔形窗口 D=25.00mm T=6.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.00 厚度(mm) 6.00
	SW14-025A-NIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=25.40mm T=6.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.40 厚度(mm) 6.00
	SW14-025A
技术参数光谱曲线图技术服务高精度楔形窗口 D=25.40mm T=6.00mm 无镀膜精退火K9光学玻璃镀膜未镀膜材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.400 厚度(mm) 6.00
	SW14-050A-NIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=50.80mm T=10.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 50.80 厚度(mm) 10.00
	SW14-038-NIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=38.10mm T=10.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 38.10 厚度(mm) 10.00
	SW14-025A-VIS

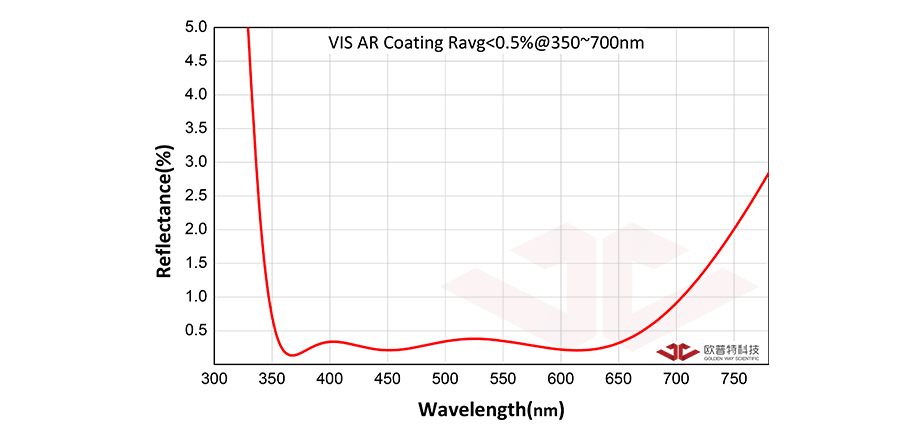

技术参数光谱曲线图技术服务高精度楔形窗口 D=25.40mm T=6.00mm VIS增透膜 @350~700nm 精退火K9光学玻璃镀膜 VIS增透膜 @350~700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.40 厚度(mm) 6.00
	SW14-012-NIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=12.50mm T=3.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.50 厚度(mm) 3.00
	SW14-025A-SWIR

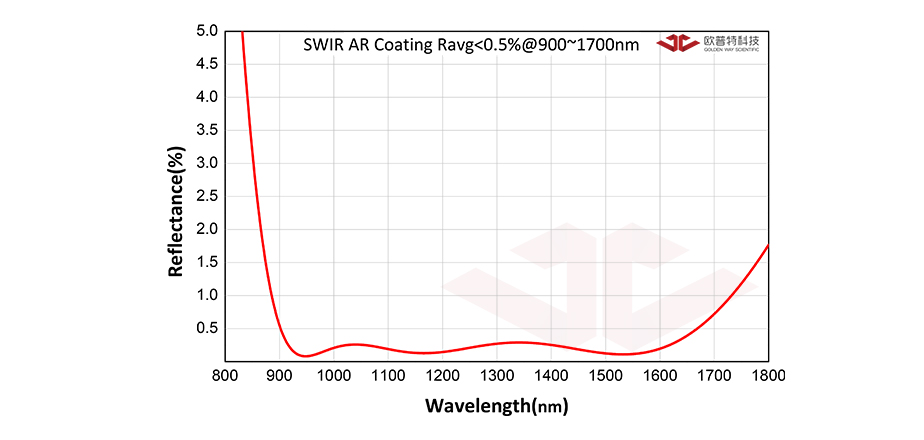

技术参数光谱曲线图技术服务高精度楔形窗口 D=25.40mm T=6.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.40 厚度(mm) 6.00
	SW14-012A-VIS
技术参数光谱曲线图技术服务高精度楔形窗口 D=12.70mm T=3.00mm VIS增透膜 @350~700nm 精退火K9光学玻璃镀膜 VIS增透膜 @350~700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.70 厚度(mm) 3.00
	SW14-012-VIS
技术参数光谱曲线图技术服务高精度楔形窗口 D=12.50mm T=3.00mm VIS增透膜 @350~700nm 精退火K9光学玻璃镀膜 VIS增透膜 @350~700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.50 厚度(mm) 3.00
	SW14-050A-SWIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=50.80mm T=10.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 50.80 厚度(mm) 10.00
	SW14-038-VIS
技术参数光谱曲线图技术服务高精度楔形窗口 D=38.10mm T=10.00mm VIS增透膜 @350~700nm 精退火K9光学玻璃镀膜 VIS增透膜 @350~700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 38.10 厚度(mm) 10.00
	SW14-025-SWIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=25.00mm T=6.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 25.00 厚度(mm) 6.00
	SW14-050-VIS
技术参数光谱曲线图技术服务高精度楔形窗口 D=50.00mm T=10.00mm VIS增透膜 @350~700nm 精退火K9光学玻璃镀膜 VIS增透膜 @350~700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 50.00 厚度(mm) 10.00
	SW14-038
技术参数光谱曲线图技术服务高精度楔形窗口 D=38.10mm T=10.00mm 无镀膜精退火K9光学玻璃镀膜未镀膜材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 38.10 厚度(mm) 10.00
	SW14-050A
技术参数光谱曲线图技术服务高精度楔形窗口 D=50.80mm T=10.00mm 无镀膜精退火K9光学玻璃镀膜未镀膜材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 50.80 厚度(mm) 10.00
	SW14-012-SWIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=12.50mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.50 厚度(mm) 3.00
	SW14-050-NIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=50.00mm T=10.00mm NIR增透膜 @600~1100nm 精退火K9光学玻璃镀膜 NIR增透膜 @600~1100nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 50.00 厚度(mm) 10.00
	SW14-012A-SWIR
技术参数光谱曲线图技术服务高精度楔形窗口 D=12.70mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 楔角 30分±10分 RoHS 符合标准表面面型波长/10@633nm 表面光洁度 20/10 厚度公差(mm) ±0.2 倒边 0.2-0.5mmX45° 直径D(mm) 12.70 厚度(mm) 3.00
