锗(Ge)平凸透镜简介

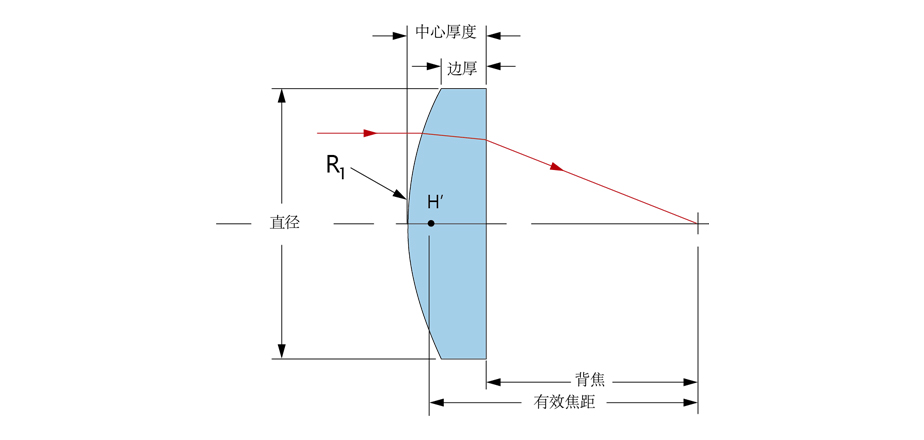

　　平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。我司标准库存透镜包括不镀膜产品以及双面镀宽带增透膜产品。

锗(Ge)平凸透镜特征

材料: 锗(Ge)单晶	焦距误差(EFL)：±1%
设计波长：10.6μm	透镜定心误差: <3分
直径误差：+0.0/-0.1mm	表面光洁度: 60/40
中心厚度误差: ±0.2mm	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL91-025-050
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=50.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.50 半径R1(mm) 150.30 焦距EFL(mm) 50.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 48.5
	SL91-025-100
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=100.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.70 半径R1(mm) 300.70 焦距EFL(mm) 100.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 98.8

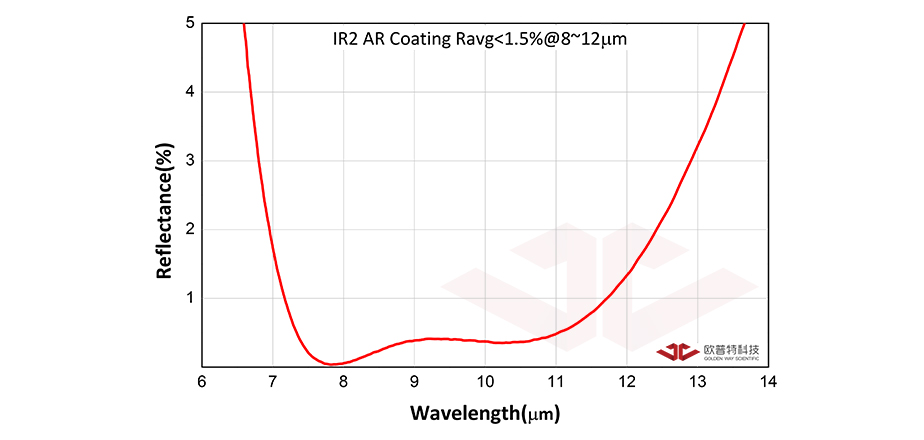

	SL91-025-500-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=500.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1501.90 焦距EFL(mm) 500.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 499.5
	SL91-025-750-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=750.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 2252.90 焦距EFL(mm) 750.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 749.5

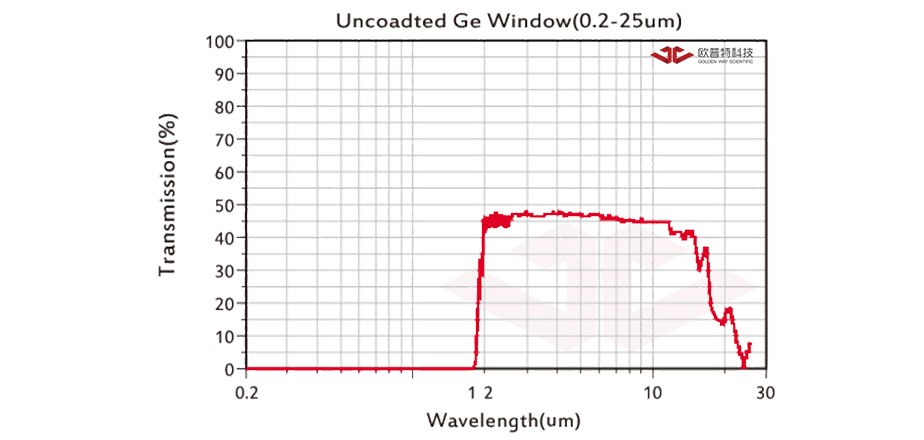

	SL91-025-150
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=150.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 451.00 焦距EFL(mm) 150.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 148.8
	SL91-025-025
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=25.40mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 3.10 边厚Te(mm) 2.00 半径R1(mm) 76.30 焦距EFL(mm) 25.40 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 24.6
	SL91-025-075-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.60 半径R1(mm) 225.50 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 73.7
	SL91-025-025-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=25.40mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 3.10 边厚Te(mm) 2.00 半径R1(mm) 76.30 焦距EFL(mm) 25.40 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 24.6
	SL91-012-015-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=12.70mm F=15.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 12.70 中心厚度Tc(mm) 2.50 边厚Te(mm) 2.00 半径R1(mm) 45.10 焦距EFL(mm) 15.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 14.4
	SL91-025-150-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=150.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 451.00 焦距EFL(mm) 150.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 148.8
	SL91-025-1000
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=1000.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 3003.9 焦距E FL(mm) 1000.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 999.5
	SL91-025-200
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=200.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.90 半径R1(mm) 601.40 焦距EFL(mm) 200.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 198.9
	SL91-012-020-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=12.70mm F=20.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 12.70 中心厚度Tc(mm) 2.50 边厚Te(mm) 2.00 半径R1(mm) 60.10 焦距EFL(mm) 20.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 19.4
	SL91-025-500
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=500.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1501.90 焦距EFL(mm) 500.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 499.5
	SL91-012-015
技术参数光谱曲线图技术服务 Ge平凸透镜 D=12.70mm F=15.00mm 未镀膜锗（Ge）直径D(mm) 12.70 中心厚度Tc(mm) 2.50 边厚Te(mm) 2.00 半径R1(mm) 45.10 焦距EFL(mm) 15.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 14.4
	SL91-025-200-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.90 半径R1(mm) 601.40 焦距EFL(mm) 200.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 198.9
	SL91-025-750
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=750.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 2252.90 焦距EFL(mm) 750.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 749.5
	SL91-025-050-IR2
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=50.00mm Ravg<1.5% @8~12μm 锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.50 半径R1(mm) 150.30 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @8~12μm 材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 48.5
	SL91-012-040
技术参数光谱曲线图技术服务 Ge平凸透镜 D=12.70mm F=40.00mm 未镀膜锗（Ge）直径D(mm) 12.70 中心厚度Tc(mm) 2.20 边厚Te(mm) 2.00 半径R1(mm) 120.20 焦距EFL(mm) 40.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 39.4
	SL91-025-075
技术参数光谱曲线图技术服务 Ge平凸透镜 D=25.40mm F=75.00mm 未镀膜锗（Ge）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.60 半径R1(mm) 225.50 焦距EFL(mm) 75.00 镀膜未镀膜材料锗（Ge）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 10.6μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 73.7
