紫外熔融石英楔形窗口简介

　　楔形窗口(棱镜)通常用于将入射光束按一定的偏转角偏转到指定的方向。当成对使用时，通过两个光楔的相对旋转，出射光束可定位于一个以入射光束为轴线的角锥体内任意方向。鑫视科科技提供不镀膜、镀增透膜的紫外熔融石英楔形窗口。增透膜选项包括 UV、 VIS、NIR 及 SWIR。

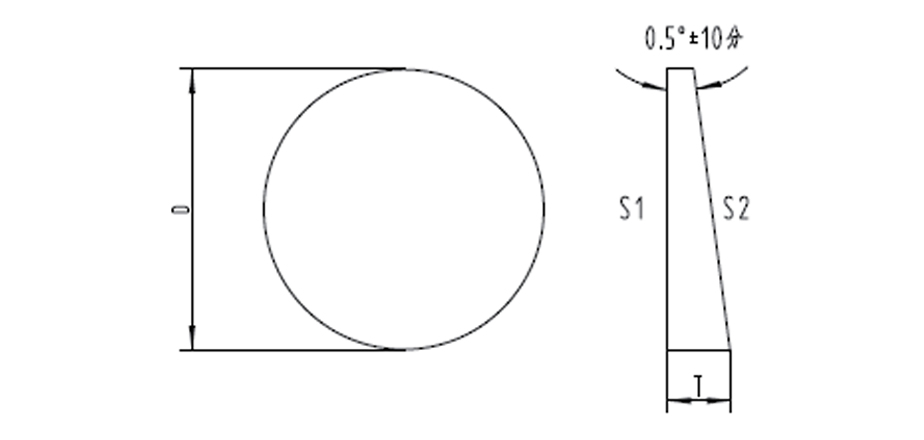

楔形窗口特征

材料: 紫外熔融石英	表面面型: 波长/10 @ 633 nm
楔角: 30分±10分	表面光洁度: 20/10
直径误差: +0.0/-0.1mm	厚度公差：±0.2mm
倒边: 保护性倒边0.2~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车

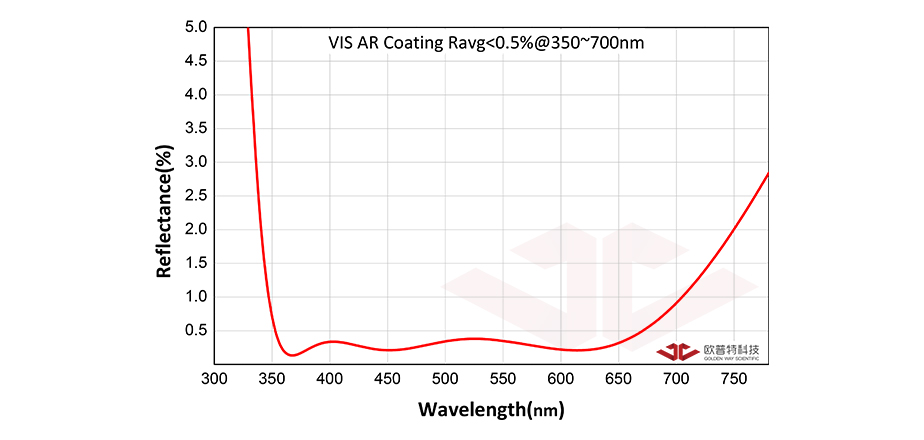

	SW24-050-VIS
技术参数光谱曲线图技术服务 SW24-050-VIS 紫外熔融石英高精度楔形窗口 D=50.00mm T=10.00mm VIS增透膜 @350~700nm 紫外熔融石英直径D(mm) 50.00 厚度(mm) 10.00 镀膜 VIS增透膜 @350~700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-038-VIS
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=38.10mm T=10.00mm VIS增透膜 @350~700nm 紫外熔融石英直径D(mm) 38.10 厚度(mm) 10.00 镀膜 VIS增透膜 @350~700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012A-VIS
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.70mm T=3.00mm VIS增透膜 @350~700nm 紫外熔融石英直径D(mm) 12.70 厚度(mm) 3.00 镀膜 VIS增透膜 @350~700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准

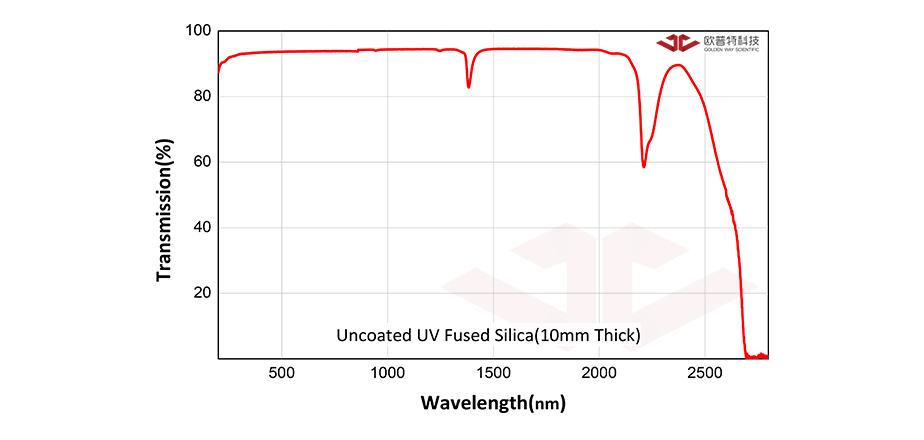

	SW24-038
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=38.10mm T=10.00mm 无镀膜紫外熔融石英直径D(mm) 38.10 厚度(mm) 10.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准

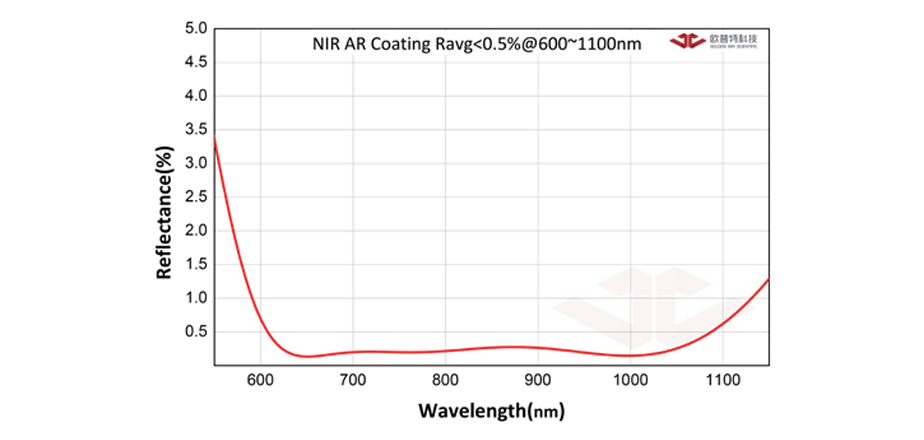

	SW24-050A-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=50.80mm T=10.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 50.80 厚度(mm) 10.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-050A
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=50.80mm T=10.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 50.80 厚度(mm) 10.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-025A-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.40mm T=6.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 25.40 厚度(mm) 6.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-038-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=38.10mm T=10.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 38.10 厚度(mm) 10.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.50mm T=3.00mm 无镀膜紫外熔融石英直径D(mm) 12.50 厚度(mm) 3.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-025-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.00mm T=6.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 25.00 厚度(mm) 6.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012A-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.70mm T=3.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 12.70 厚度(mm) 3.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准

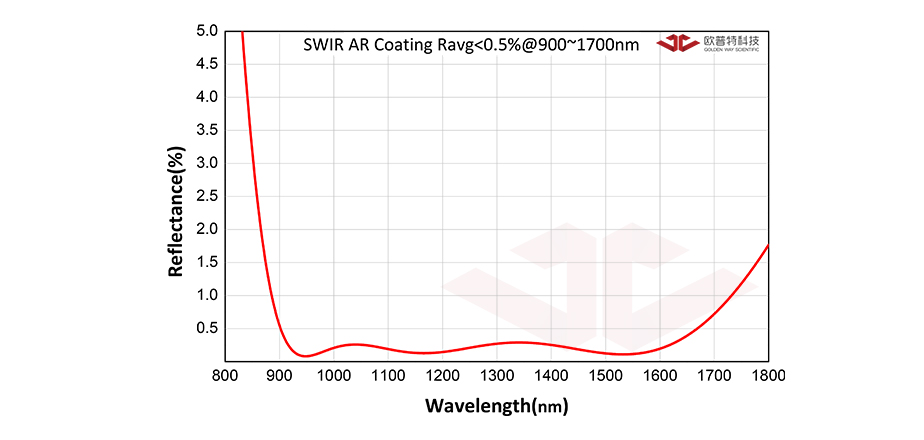

	SW24-025A-SWIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.40mm T=6.00mm SWIR增透膜 @900~1700nm 紫外熔融石英直径D(mm) 25.40 厚度(mm) 6.00 镀膜 SWIR增透膜 @900~1700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-025A-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=25.40mm T=6.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 25.40 厚度(mm) 6.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-050-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=50.00mm T=10.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 50.00 厚度(mm) 10.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-038-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=38.10mm T=10.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 38.10 厚度(mm) 10.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012A-UV
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.70mm T=3.00mm UV增透膜 @250~400nm 紫外熔融石英直径D(mm) 12.70 厚度(mm) 3.00 镀膜 UV增透膜 @250~400nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012-NIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.50mm T=3.00mm NIR增透膜 @600~1100nm 紫外熔融石英直径D(mm) 12.50 厚度(mm) 3.00 镀膜 NIR增透膜 @600~1100nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012-VIS
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.50mm T=3.00mm VIS增透膜 @350~700nm 紫外熔融石英直径D(mm) 12.50 厚度(mm) 3.00 镀膜 VIS增透膜 @350~700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-012A-SWIR
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=12.70mm T=3.00mm SWIR增透膜 @900~1700nm 紫外熔融石英直径D(mm) 12.70 厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
	SW24-050
技术参数光谱曲线图技术服务紫外熔融石英高精度楔形窗口 D=50.00mm T=10.00mm 无镀膜紫外熔融石英直径D(mm) 50.00 厚度(mm) 10.00 镀膜未镀膜材料紫外熔融石英直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 表面光洁度 20/10 倒边 0.2-0.5mmX45° 楔角 30分±10分 RoHS 符合标准
