激光级H-K9L简介

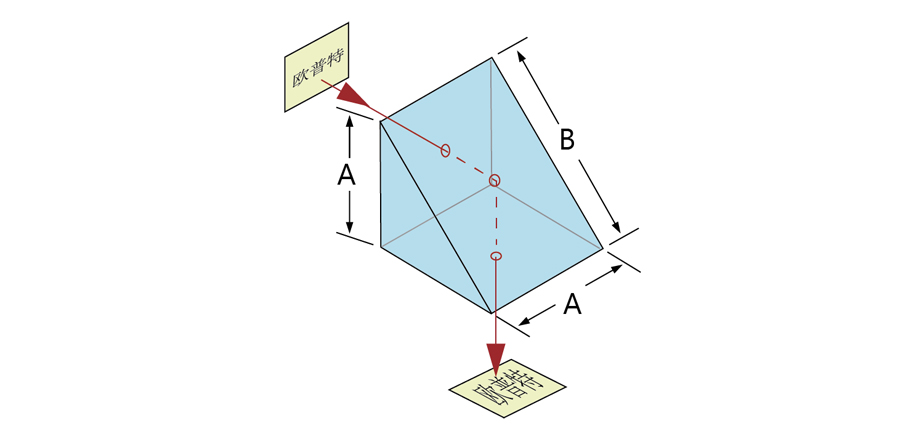

　　直角棱镜一般用于弯曲图像路径或将光路转折 90°。将两个直角棱镜结合在一起也可以合成图像、偏移光束。对较大角度入射的应用，建议采用 V 型增透膜棱镜。鑫视科科技提供多种尺寸的 H-K9L 激光应用直角棱镜，镀膜选项包括 V 型增透膜 @532nm、@633nm、@785nm。

激光级H-K9L特征

材料: H-K9L精退火光学玻璃	尺寸误差: +0.0/-0.1mm
表面面型: 波长/10 @ 632.8nm	表面光洁度: 20/10
角度误差: 见产品列表	塔差: ＜5分
倒边: 0.25~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP13-010-V633

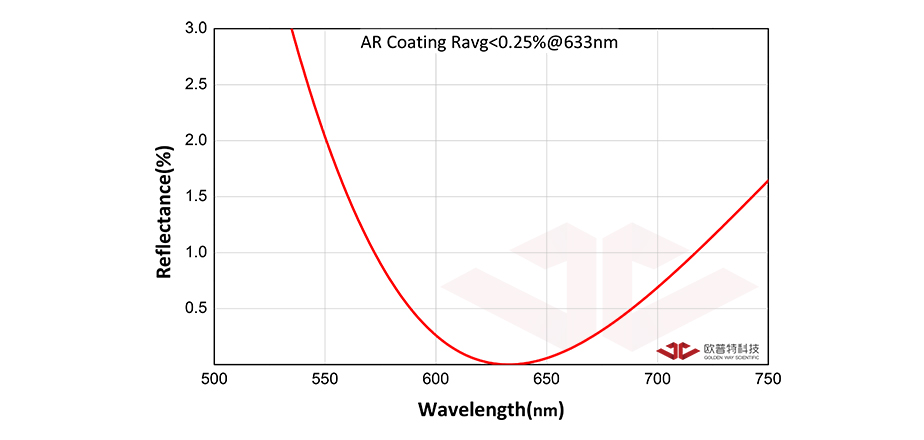

技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=10.00mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
	SP13-005-V785

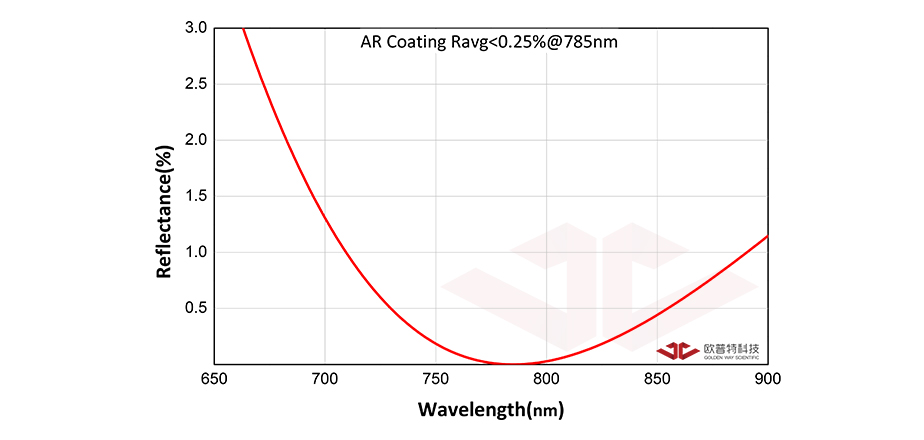

技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=5.00mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±30″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
	SP13-025-V633
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=25.00mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 25.00
	SP13-015-V633
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=15.00mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 15.00
	SP13-025-V785
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=25.00mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 25.00
	SP13-020-V785
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=15.00mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 20.00
	SP13-005-V532
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=5.00mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±30″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
	SP13-005-V633
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=5.00mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±30″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 5.00
	SP13-012-V785
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=12.50mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP13-025-V532
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=25.00mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 25.00
	SP13-020-V532
技术参数光谱曲线图技术服务 {/if} 分享在线客服微信咨询 K9激光级标准直角棱镜 A=B=C=20.00mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 20.00
	SP13-010-V785
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=10.00mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 10.00
	SP13-015-V532
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=15.00mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 15.00
	SP13-020-V633
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=20.00mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 20.00
	SP13-010-V532
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=10.00mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 10.00
	SP13-012-V532
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=12.50mm 直角面 R<0.25% @532nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @532nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
	SP13-015-V785
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=15.00mm 直角面 R<0.25% @785nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @785nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 15.00
	SP13-012-V633
技术参数光谱曲线图技术服务 K9激光级标准直角棱镜 A=B=C=12.50mm 直角面 R<0.25% @633nm 精退火K9光学玻璃镀膜要求直角面镀膜指标直角面 R<0.25% @633nm 材料 H-K9L精退火光学玻璃尺寸误差(mm) +0.0/-0.1 表面面型波长/10 @ 632.8nm 角度误差 ±15″ 塔差 <5分表面光洁度 20/10 倒边 0.25~0.5mmX45° RoHS 符合标准尺寸 (mm) A=B=C 12.50
