SML 透镜固定架简介

GML 透镜固定架简介

GML 透镜固定架特征

1、可固定各种厚度透镜；
2、配标准压圈和垫圈，可单独购买；
3、相同规格用在一组光路可通过直径6mm接杆卡在两侧“等高辅助半圆”实现同轴。

产品列表

展开	产品型号	单价	库存状态	购物车
	SML-12.7-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ12.7mm 元件厚度 (T) 2~7mm 安装孔( E) M4 元件外径A (mm) Φ12.7 元件厚度T (mm) 2~7 有效直径B (mm) Φ9.7 压圈螺纹C M13.55 P0.75 光轴高度D (mm) 12.7 厚F (mm) 12 安装孔 ( E ) M4 外圆 ( G ) Φ18 自重 (kg) 0.01
	SML-20-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ20mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ20 元件厚度T (mm) 3~12 有效直径B (mm) Φ17 压圈螺纹C M20.85 P0.75 光轴高度D (mm) 20 厚F (mm) 18 安装孔 ( E ) M6 外圆 ( G ) Φ25 自重 (kg) 0.015
	SML-20T-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ20mm 元件厚度 (T) 2~7mm 安装孔( E) M4 元件外径A (mm) Φ20 元件厚度T (mm) 2~7 有效直径B (mm) Φ17 压圈螺纹C M20.85 P0.75 光轴高度D (mm) 20 厚F (mm) 12 安装孔 ( E ) M4 外圆 ( G ) Φ25 自重 (kg) 0.01
	SML-25.4-0-Y
SML-25.4-0-Y
	SML-30-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ30mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ30 元件厚度T (mm) 3~12 有效直径B (mm) Φ27 压圈螺纹C M30.85 P0.75 光轴高度D (mm) 25 厚F (mm) 18 安装孔 ( E ) M6 外圆 ( G ) Φ35 自重 (kg) 0.02
	SML-25.4T-0-Y
SML-25.4T-0-Y
	SML-30T-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ30mm 元件厚度 (T) 2~7mm 安装孔( E) M4 元件外径A (mm) Φ30 元件厚度T (mm) 2~7 有效直径B (mm) Φ27 压圈螺纹C M30.85 P0.75 光轴高度D (mm) 25 厚F (mm) 12 安装孔 ( E ) M4 外圆 ( G ) Φ35 自重 (kg) 0.015
	SML-38.1-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ38.1mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ38.1 元件外径A (mm) Φ38.1 元件厚度T (mm) 3~12 有效直径B (mm) Φ35 压圈螺纹C M38.95 P0.75 光轴高度D (mm) 30 厚F (mm) 18 安装孔 ( E ) M6 外圆 ( G ) Φ43 自重 (kg) 0.025
	SML-38.1T-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ38.1mm 元件厚度 (T) 2~7mm 安装孔( E) M 元件外径A (mm) Φ38.1 元件厚度T (mm) 2~7 有效直径B (mm) Φ35 压圈螺纹C M38.95 P0.75 光轴高度D (mm) 30 厚F (mm) 12 安装孔 ( E ) M4 外圆 ( G ) Φ43 自重 (kg) 0.02
	SML-50.8-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ50/50.8mm 元件厚度 (T) 3~16mm 安装孔( E) M6 元件外径A (mm) Φ50/50.8 元件外径A (mm) Φ50/50.8 元件厚度T (mm) 3~16 有效直径B (mm) Φ47 压圈螺纹C M51.65 P0.75 光轴高度D (mm) 40 厚F (mm) 22 安装孔 ( E ) M6 外圆 ( G ) Φ60 自重 (kg) 0.06
	SML-50.8T-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ50/50.8mm 元件厚度 (T) 2~9mm 安装孔( E) M4 元件外径A (mm) Φ50/50.8 元件厚度T (mm) 2~9 有效直径B (mm) Φ47 压圈螺纹C M51.65 P0.75 光轴高度D (mm) 40 厚F (mm) 14 安装孔 ( E ) M4 外圆 ( G ) Φ60 自重 (kg) 0.04
	SML-60-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ60mm 元件厚度 (T) 3~16mm 安装孔( E) M6 元件外径A (mm) Φ60 元件厚度T (mm) 3~16 有效直径B (mm) Φ56 压圈螺纹C M60.85 P0.75 光轴高度D (mm) 45 厚F (mm) 22 安装孔 ( E ) M6 外圆 ( G ) Φ70 自重 (kg) 0.08
	GML-25.4-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ25/25.4mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ25/25.4 元件厚度T (mm) 3~12 有效直径B (mm) Φ22 压圈螺纹C M26.25 P0.75 光轴高度D (mm) 25 厚F (mm) 18 安装孔 ( E ) M6 外圆 ( G ) Φ30 自重 (kg) 0.02 RoHS 符合标准

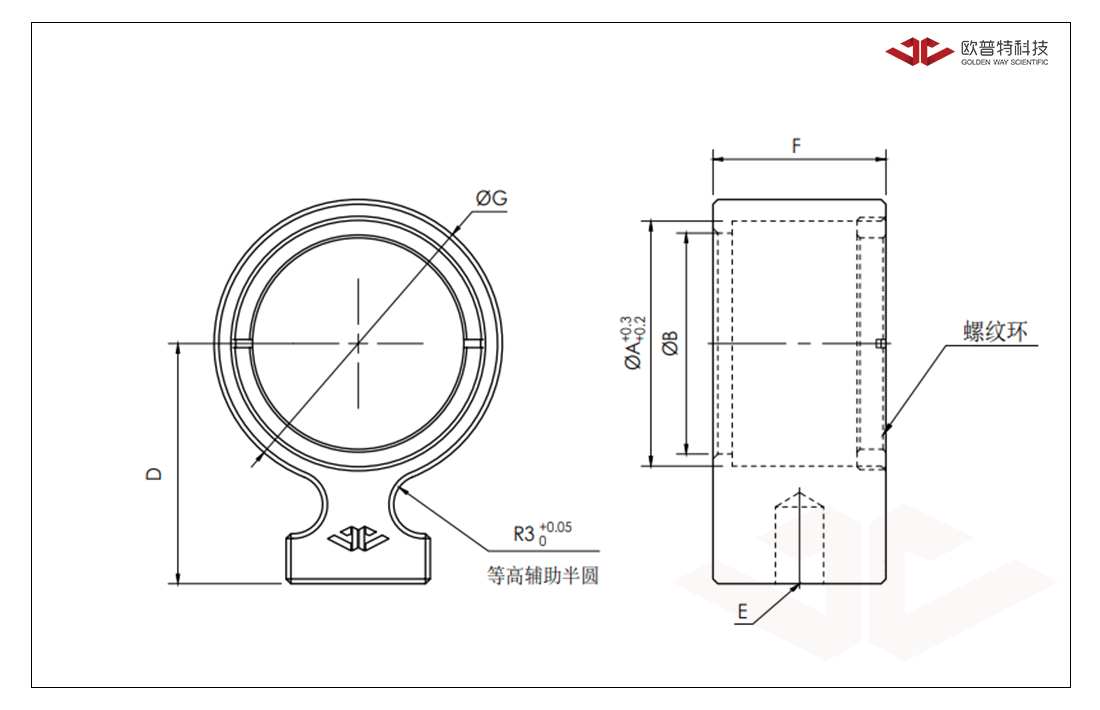

	GML-25.4T-0-Y
技术参数技术服务透镜固定架元件外径 (A) Φ25/25.4mm 元件厚度 (T) 2~7mm 安装孔( E) M4 元件外径A (mm) Φ25/25.4 元件厚度T (mm) 2~7 有效直径B (mm) Φ22 压圈螺纹C M26.25 P0.75 光轴高度D (mm) 25 厚F (mm) 12 安装孔 ( E ) M4 外圆 ( G ) Φ30 自重 (kg) 0.015 RoHS 符合标准

产品详细介绍

GML 透镜固定架简介

GML 透镜固定架特征

1、可固定各种厚度透镜；
2、配标准压圈和垫圈，可单独购买；
3、相同规格用在一组光路可通过直径6mm接杆卡在两侧“等高辅助半圆”实现同轴。

SML 透镜固定架简介

GML 透镜固定架简介

GML 透镜固定架特征

透镜固定架 元件外径 (A) Φ12.7mm 元件厚度 (T) 2~7mm 安装孔( E) M4

透镜固定架 元件外径 (A) Φ20mm 元件厚度 (T) 3~12mm 安装孔( E) M6

透镜固定架 元件外径 (A) Φ20mm 元件厚度 (T) 2~7mm 安装孔( E) M4

SML-25.4-0-Y

透镜固定架 元件外径 (A) Φ30mm 元件厚度 (T) 3~12mm 安装孔( E) M6

SML-25.4T-0-Y

透镜固定架 元件外径 (A) Φ30mm 元件厚度 (T) 2~7mm 安装孔( E) M4

透镜固定架 元件外径 (A) Φ38.1mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ38.1

透镜固定架 元件外径 (A) Φ38.1mm 元件厚度 (T) 2~7mm 安装孔( E) M

透镜固定架 元件外径 (A) Φ50/50.8mm 元件厚度 (T) 3~16mm 安装孔( E) M6 元件外径A (mm) Φ50/50.8

透镜固定架 元件外径 (A) Φ50/50.8mm 元件厚度 (T) 2~9mm 安装孔( E) M4

透镜固定架 元件外径 (A) Φ60mm 元件厚度 (T) 3~16mm 安装孔( E) M6

透镜固定架 元件外径 (A) Φ25/25.4mm 元件厚度 (T) 3~12mm 安装孔( E) M6

透镜固定架 元件外径 (A) Φ25/25.4mm 元件厚度 (T) 2~7mm 安装孔( E) M4

GML 透镜固定架简介

GML 透镜固定架特征

透镜固定架元件外径 (A) Φ12.7mm 元件厚度 (T) 2~7mm 安装孔( E) M4

透镜固定架元件外径 (A) Φ20mm 元件厚度 (T) 3~12mm 安装孔( E) M6

透镜固定架元件外径 (A) Φ20mm 元件厚度 (T) 2~7mm 安装孔( E) M4

透镜固定架元件外径 (A) Φ30mm 元件厚度 (T) 3~12mm 安装孔( E) M6

透镜固定架元件外径 (A) Φ30mm 元件厚度 (T) 2~7mm 安装孔( E) M4

透镜固定架元件外径 (A) Φ38.1mm 元件厚度 (T) 3~12mm 安装孔( E) M6 元件外径A (mm) Φ38.1

透镜固定架元件外径 (A) Φ38.1mm 元件厚度 (T) 2~7mm 安装孔( E) M

透镜固定架元件外径 (A) Φ50/50.8mm 元件厚度 (T) 3~16mm 安装孔( E) M6 元件外径A (mm) Φ50/50.8

透镜固定架元件外径 (A) Φ50/50.8mm 元件厚度 (T) 2~9mm 安装孔( E) M4

透镜固定架元件外径 (A) Φ60mm 元件厚度 (T) 3~16mm 安装孔( E) M6

透镜固定架元件外径 (A) Φ25/25.4mm 元件厚度 (T) 3~12mm 安装孔( E) M6

透镜固定架元件外径 (A) Φ25/25.4mm 元件厚度 (T) 2~7mm 安装孔( E) M4
