已安装H-K9L角反射棱镜简介

　　角锥棱镜设计目的是将到达棱镜面的光线或光束反射回去，角锥棱镜通过三次反射将图像或光束后向反射回原始方向。即使入射角不为零，光束或图像也会倒置并反射 180°。这些角锥棱镜不受对准的影响，非常适合后向反射光学元件。角锥棱镜多用于准直应用。

备注: 我司可按用户要求提供镀膜服务。

已安装H-K9L角反射棱镜特征

基底材料：精退火 H-K9L 光学玻璃	内径公差: +0.0/-0.1mm
安装环外径公差：+0/-0.5mm	安装环总厚公差：±0.25mm
光束偏转角: 见产品列表	表面面型：波长/10 @ 632.8nm
表面光洁度: 60/40	倒边：<0.25mmX45°
镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP16M-012-1-VIS

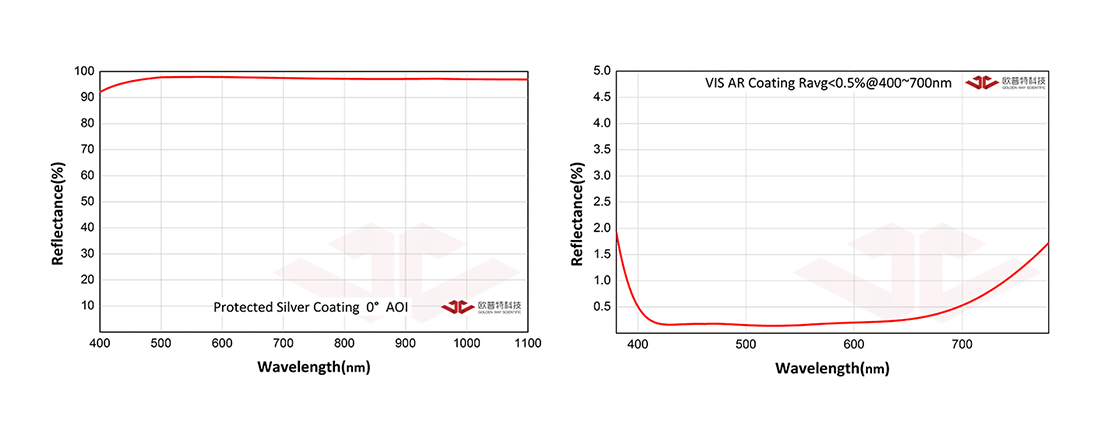

技术参数光谱曲线图已安装H-K9L角反射棱镜 D=17.80mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 17.80 内径ΦE(mm) 12.70 总厚(mm) <17.00 长度L1(mm) 14.00 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-025-2-VIS
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=17.80mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 17.80 内径ΦE(mm) 12.70 总厚(mm) <17.00 长度L1(mm) 14.00 长度L2(mm) 3.00 综合偏转角 <10″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-025-1-VIS
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=30.50mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 30.50 内径ΦE(mm) 25.40 总厚(mm) <29.50 长度L1(mm) 26.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M26.25x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-012-2-NIR

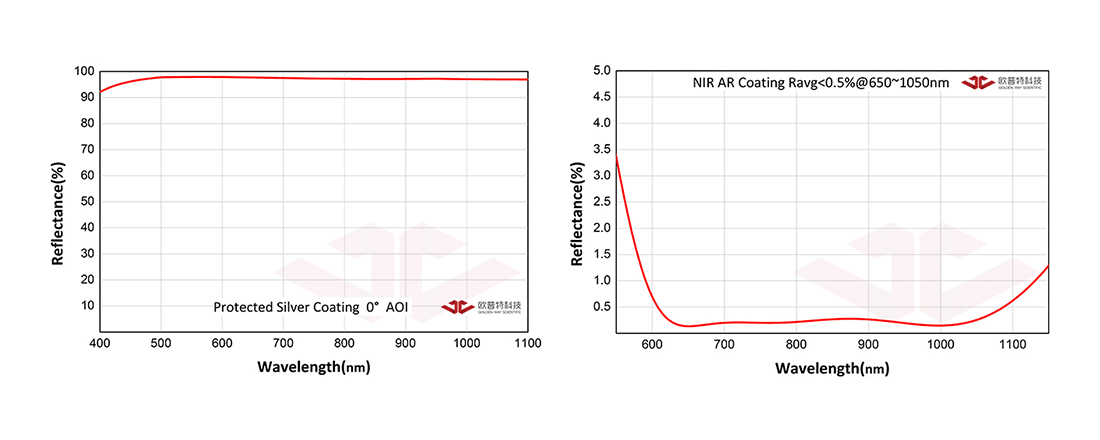

技术参数光谱曲线图已安装H-K9L角反射棱镜 D=17.80mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 17.80 内径ΦE(mm) 12.70 总厚(mm) 17.00 长度L1(mm) 14.00 长度L2(mm) 3.00 综合偏转角 <10″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
	SP16M-050A-NIR
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=56.00mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 56.00 内径ΦE(mm) 50.00 总厚(mm) 54.50 长度L1(mm) 51.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M51.65x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
	SP16M-050A-VIS
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=56.00mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 56.00 内径ΦE(mm) 50.00 总厚(mm) <54.50 长度L1(mm) 51.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M51.65x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-050B-NIR
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=56.00mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 56.00 内径ΦE(mm) 50.80 总厚(mm) 54.50 长度L1(mm) 51.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M51.65x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
	SP16M-025-1-NIR
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=30.50mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 30.5 内径ΦE(mm) 25.40 总厚(mm) 29.50 长度L1(mm) 26.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
	SP16M-050B-VIS
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=56.00mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 56.00 内径ΦE(mm) 50.80 总厚(mm) <54.50 长度L1(mm) 51.50 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M51.65x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-012-1-NIR
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=17.80mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 17.80 内径ΦE(mm) 12.70 总厚(mm) 17.00 长度L1(mm) 14.00 长度L2(mm) 3.00 综合偏转角 <3″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
	SP16M-012-2-VIS
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=17.80mm 反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 17.80 内径ΦE(mm) 12.70 总厚(mm) <17.00 长度L1(mm) 14.00 长度L2(mm) 3.00 综合偏转角 <10″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面VIS增透Ravg<0.5%@400~700nm RoHS 符合标准
	SP16M-025-2-NIR
技术参数光谱曲线图已安装H-K9L角反射棱镜 D=30.50mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火 H-K9L 光学玻璃外径ΦD(mm) 30.5 内径ΦE(mm) 25.40 总厚(mm) 29.50 长度L1(mm) 26.50 长度L2(mm) 3.00 综合偏转角 <10″ 螺纹接口MF(mm) M13.5x0.75 镀膜反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm RoHS 符合标准
