表面镀铝型简介

　　中空角锥反射器和角锥棱镜一样，是一种可以将所有入射的光线返回到原来入射方向的光学元件。它将 3 个反射镜精密地 90°组合在一起，不受玻璃自身的折射率的波长分散或玻璃的吸收的影响。

表面镀铝型特征

材料: 精退火H-K9L光学玻璃	直径D公差: +0.0/-0.1mm
高度H公差：±0.2mm	光束偏转角: 见产品列表
表面面型: 波长/10 @ 632.8nm	表面光洁度: 60/40
倒边: <0.25mmX45°	镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP-RCCB-075UVAL-1

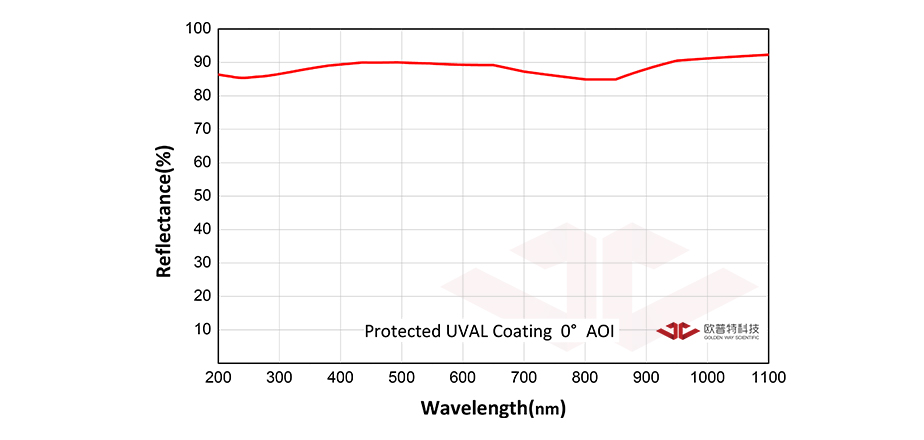

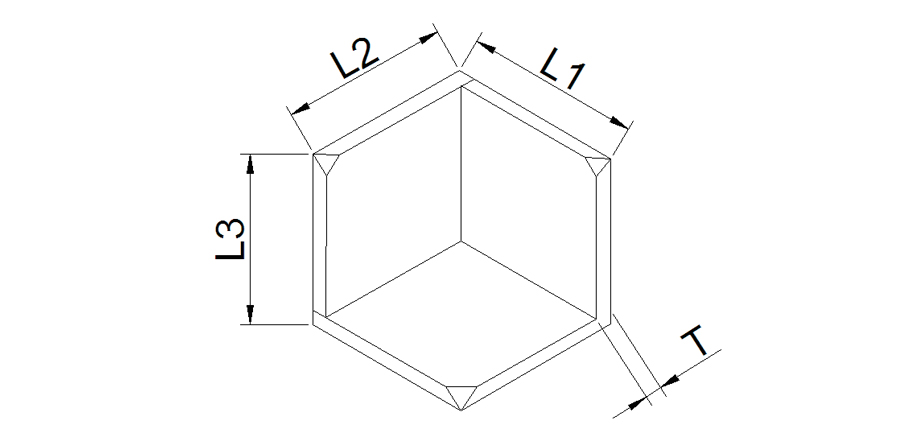

技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 61.0361.0361.038.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 61.0361.0361.038.0 净通光孔径CA(mm) 75 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-075UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 61.0361.0361.038.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 61.0361.0361.038.0 净通光孔径CA(mm) 75 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-050UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 40.3640.3640.365.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 40.3640.3640.365.0 净通光孔径CA(mm) 50 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-006UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 6.106.106.101.5 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 6.106.106.101.5 净通光孔径CA(mm) <6.5 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-025UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 20.6820.6820.683.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 20.6820.6820.683.0 净通光孔径CA(mm) 25 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-020UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 16.6416.6416.642.5 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 16.6416.6416.642.5 净通光孔径CA(mm) 20 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-006UVAL-2
SP-RCCB-006UVAL-2SP-RCCB-中空角锥
	SP-RCCB-012UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 10.8410.8410.842.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 10.8410.8410.842.0 净通光孔径CA(mm) <12.5 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-030UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 25.0025.0025.003.5 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 25.0025.0025.003.5 净通光孔径CA(mm) 30 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-020UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 16.6416.6416.642.5 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 16.6416.6416.642.5 净通光孔径CA(mm) 20 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-025UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 20.6820.6820.683.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 20.6820.6820.683.0 净通光孔径CA(mm) 25 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-030UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 25.0025.0025.003.5 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 25.0025.0025.003.5 净通光孔径CA(mm) 30 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-012UVAL-2
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 10.8410.8410.842.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 10.8410.8410.842.0 净通光孔径CA(mm) <12.5 综合偏转角 <30″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP-RCCB-050UVAL-1
技术参数光谱曲线图技术服务中空角锥尺寸 (mm) L1xL2xL3xT 40.3640.3640.365.0 精退火H-K9L光学玻璃尺寸 (mm) L1xL2xL3xT 40.3640.3640.365.0 净通光孔径CA(mm) 50 综合偏转角 <5″ 镀膜指标 UVAL 材料 H-K9L 精退火光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10@632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
