UV熔融石英平凸透镜简介

平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。鑫视科科技标准库存透镜包括不镀膜产品以及双面镀宽带增透膜产品。

UV熔融石英平凸透镜特征

材料: 紫外熔融石英	焦距误差(EFL)：±2%
设计波长：587.6nm	透镜定心误差: 3分
直径误差：+0.0/-0.1mm	表面光洁度: 40/20
中心厚度误差: ±0.2mm	倒边 : 0.2mmX45°
面型不规则：波长/4@632.8nm	镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL21-012-050
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=12.70mm F=50.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 12.70 焦距EFL(mm) 50.00 背焦BFL(mm) 48.01 半径 R1(mm)) 22.92 中心厚度Tc(mm) 2.90 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-010-025
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=10.00mm F=25.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 10.00 焦距EFL(mm) 25.00 背焦BFL(mm) 23.18 半径 R1(mm)) 11.46 中心厚度Tc(mm) 2.65 边缘厚度Te(mm) 1.50 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-010-015-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=10.00mm F=15.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 10.00 焦距EFL(mm) 15.00 背焦BFL(mm) 12.49 半径 R1(mm)) 6.88 中心厚度Tc(mm) 3.66 边缘厚度Te(mm) 1.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-025-075
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=75.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 75.00 背焦BFL(mm) 71.95 半径 R1(mm)) 34.39 中心厚度Tc(mm) 4.44 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-025-050-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=50.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 50.00 背焦BFL(mm) 45.99 半径 R1(mm)) 22.92 中心厚度Tc(mm) 5.84 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-050-200-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=50.80mm F=200.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 50.80 焦距EFL(mm) 200.00 背焦BFL(mm) 195.50 半径 R1(mm)) 91.70 中心厚度Tc(mm) 6.60 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-010-040
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=10.00mm F=40.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 10.00 焦距EFL(mm) 40.00 背焦BFL(mm) 38.15 半径 R1(mm)) 18.34 中心厚度Tc(mm) 2.70 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-050-150-UV
技术参数技术服务紫外熔融石英平凸透镜 D=50.80mm F=150.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 50.80 焦距EFL(mm) 150.00 背焦BFL(mm) 144.60 半径 R1(mm)) 68.79 中心厚度Tc(mm) 7.80 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-006-040
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=6.30mm F=40.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 6.30 焦距EFL(mm) 40.00 背焦BFL(mm) 38.78 半径 R1(mm)) 18.34 中心厚度Tc(mm) 1.77 边缘厚度Te(mm) 1.50 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-025-035-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=35.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 35.00 背焦BFL(mm) 29.36 半径 R1(mm)) 16.05 中心厚度Tc(mm) 8.23 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-012-025-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=12.70mm F=25.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 12.70 焦距EFL(mm) 25.00 背焦BFL(mm) 22.31 半径 R1(mm)) 11.46 中心厚度Tc(mm) 3.92 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-025-200
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=200.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 200.00 背焦BFL(mm) 198.03 半径 R1(mm)) 91.70 中心厚度Tc(mm) 2.89 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-025-100-UV
技术参数紫外熔融石英平凸透镜 D=25.40mm F=100.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 100.00 背焦BFL(mm) 97.39 半径 R1(mm)) 45.85 中心厚度Tc(mm) 3.80 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-006-012-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=6.30mm F=12.50mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 6.30 焦距EFL(mm) 12.50 背焦BFL(mm) 10.82 半径 R1(mm)) 5.73 中心厚度Tc(mm) 2.44 边缘厚度Te(mm) 1.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分

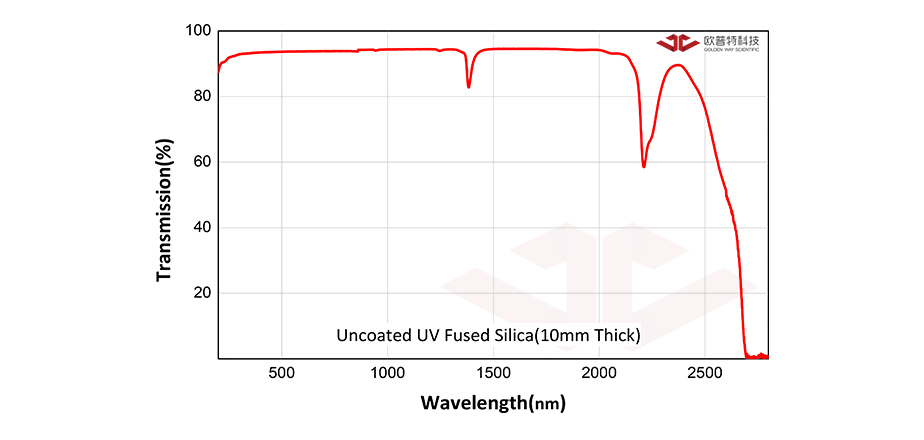

	SL21-050-500
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=50.80mm F=500.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 50.80 焦距EFL(mm) 500.00 背焦BFL(mm) 497.00 半径 R1(mm)) 229.23 中心厚度Tc(mm) 4.40 边缘厚度Te(mm) 3.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-004-005-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=4.00mm F=5.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 4.00 焦距EFL(mm) 5.00 背焦BFL(mm) 3.49 半径 R1(mm)) 2.29 中心厚度Tc(mm) 2.20 边缘厚度Te(mm) 1.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
	SL21-015-045
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=15.00mm F=45.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 15.00 焦距EFL(mm) 45.00 背焦BFL(mm) 43.15 半径 R1(mm)) 20.60 中心厚度Tc(mm) 2.60 边缘厚度Te(mm) 1.20 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 N/A 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-025-100
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=100.00mm 未镀膜熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 100.00 背焦BFL(mm) 97.39 半径 R1(mm)) 45.85 中心厚度Tc(mm) 3.80 边缘厚度Te(mm) 2.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) 透镜定心误差 3分
	SL21-004-006-UV
技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=4.00mm F=6.30mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 4.00 焦距EFL(mm) 6.30 背焦BFL(mm) 4.85 半径 R1(mm)) 2.89 中心厚度Tc(mm) 2.11 边缘厚度Te(mm) 1.30 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分

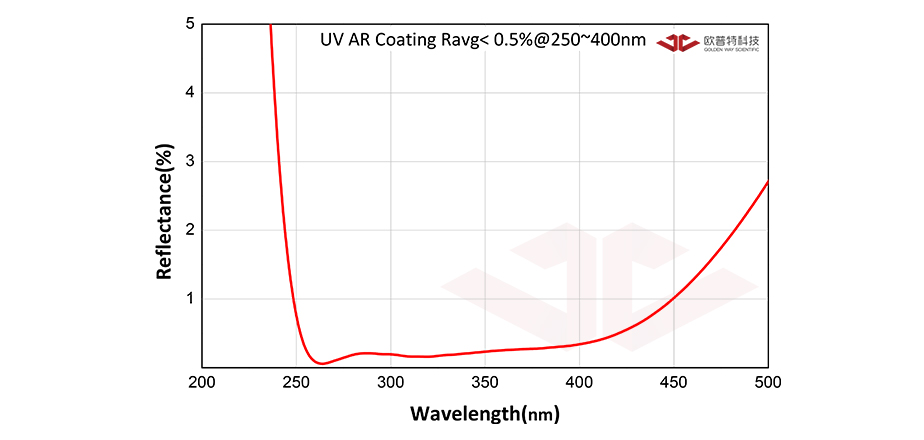

	SL21-025-150-UV

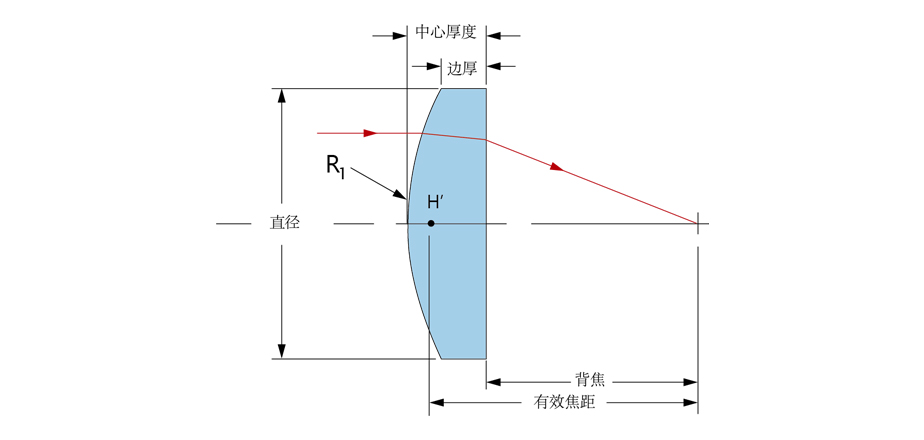

技术参数光谱曲线图技术服务紫外熔融石英平凸透镜 D=25.40mm F=150.00mm Ravg<0.5% @250~400nm 熔融石英表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准直径D(mm) 25.40 焦距EFL(mm) 150.00 背焦BFL(mm) 147.82 半径 R1(mm)) 68.79 中心厚度Tc(mm) 3.19 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分
