色散棱镜简介

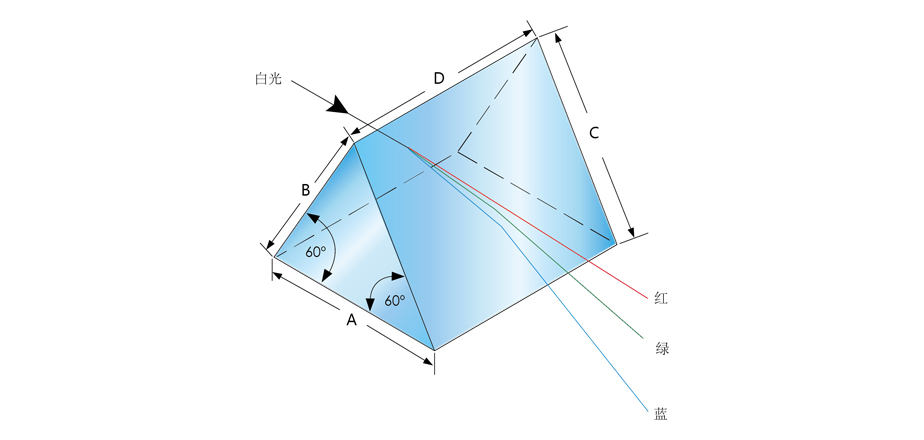

　　欧普特科技的等边色散棱镜是一种最常见的色散元件，它使用等边三角形的结构。由于棱镜材料本身的色散特性，材料针对不同波长的光拥有不同的折射率，因此不同波长的光在棱镜中的折射角度和出射位置也就不同，从而达到色散的目的。此类色散棱镜产生的杂散光要小于衍射光栅，它消除了光栅中常见的高阶问题，是一款性价比很高的色散元件。

色散棱镜特征

材料：见产品列表	倒边: < 0.25mmX45°
尺寸误差：±0.1mm	通光孔径：70％
光洁度：40/20	底面(与两基准面相邻)：检测性抛光
其余面：细磨	镀膜：无

产品列表

展开	产品型号	单价	库存状态	购物车
	SPD-030-C
技术参数技术服务色散棱镜尺寸(A=B=C)=30.00mm 厚度D=30.00mm 应用波段180nm~8μm CaF₂单晶尺寸 (mm) A=B=C 30.00 厚度D(mm) 30.00 材料 CaF₂单晶应用波段 180nm~8μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/8 @ 632.8nm 抛光面光洁度 60-40 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 31.6° @ 633 nm 通光孔径 70%
	SPD-010-C
技术参数技术服务色散棱镜尺寸(A=B=C)=10.00mm 厚度D=10.00mm 应用波段180nm~8μm CaF₂单晶尺寸 (mm) A=B=C 10.00 厚度D(mm) 10.00 材料 CaF₂单晶应用波段 180nm~8μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/8 @ 632.8nm 抛光面光洁度 60-40 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 31.6° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-025-C
技术参数技术服务色散棱镜尺寸(A=B=C)=25.00mm 厚度D=25.00mm 应用波段180nm~8μm CaF₂单晶尺寸 (mm) A=B=C 25.00 厚度D(mm) 25.00 材料 CaF₂单晶应用波段 180nm~8μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/8 @ 632.8nm 抛光面光洁度 60-40 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 31.6° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-025-A1
技术参数技术服务色散棱镜尺寸(A=B=C)=25.00mm 厚度D=25.00mm 应用波段385nm~2μm F4(CDGM) 尺寸 (mm) A=B=C 25.00 厚度D(mm) 25.00 材料 F4(CDGM) 应用波段 385nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-020-A2
技术参数技术服务色散棱镜尺寸(A=B=C)=20.00mm 厚度D=20.00mm 应用波段420nm~2μm H-F4(CDGM) 尺寸 (mm) A=B=C 20.00 厚度D(mm) 20.00 材料 H-F4(CDGM) 应用波段 420nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-010-A1
技术参数技术服务色散棱镜尺寸(A=B=C)=10.00mm 厚度D=10.00mm 应用波段385nm~2μm F4(CDGM) 尺寸 (mm) A=B=C 10.00 厚度D(mm) 10.00 材料 F4(CDGM) 应用波段 385nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-015-A2
技术参数技术服务色散棱镜尺寸(A=B=C)=15.00mm 厚度D=15.00mm 应用波段420nm~2μm H-F4(CDGM) 尺寸 (mm) A=B=C 15.00 厚度D(mm) 15.00 材料 H-F4(CDGM) 应用波段 420nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-020-B
技术参数技术服务色散棱镜尺寸(A=B=C)=20.00mm 厚度D=20.00mm 应用波段420nm~2.3μm H-ZF13(CDGM) 尺寸 (mm) A=B=C 20.00 厚度D(mm) 20.00 材料 H-F4(CDGM) 应用波段 420nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-010-D
技术参数技术服务色散棱镜尺寸(A=B=C)=10.00mm 厚度D=10.00mm 应用波段600nm~16μm ZnSe 尺寸 (mm) A=B=C 10.00 厚度D(mm) 10.00 材料 ZnSe 应用波段 600nm~16μm 抛光面个数 3 各抛光面夹角 60° ±10 分抛光面面型波长/2 @ 632.8nm 抛光面光洁度 60-40 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-025-D
技术参数技术服务色散棱镜尺寸(A=B=C)=25.00mm 厚度D=25.00mm 应用波段600nm~16μm ZnSe 尺寸 (mm) A=B=C 25.00 厚度D(mm) 25.00 材料 ZnSe 应用波段 600nm~16μm 抛光面个数 3 各抛光面夹角 60° ±10 分抛光面面型波长/2 @ 632.8nm 抛光面光洁度 60-40 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-025-A2
技术参数技术服务色散棱镜尺寸(A=B=C)=25.00mm 厚度D=25.00mm 应用波段420nm~2μm H-F4(CDGM) 尺寸 (mm) A=B=C 25.00 厚度D(mm) 25.00 材料 H-F4(CDGM) 应用波段 420nm~2μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 47.9° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-025-B
技术参数技术服务色散棱镜尺寸(A=B=C)=25.00mm 厚度D=25.00mm 应用波段420nm~2.3μm H-ZF13(CDGM) 尺寸 (mm) A=B=C 25.00 厚度D(mm) 25.00 材料 H-ZF13(CDGM) 应用波段 420nm~2.3μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 65.5° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-040-B
技术参数技术服务色散棱镜尺寸(A=B=C)=40.00mm 厚度D=40.00mm 应用波段420nm~2.3μm H-ZF13(CDGM) 尺寸 (mm) A=B=C 40.00 厚度D(mm) 40.00 材料 H-ZF13(CDGM) 应用波段 420nm~2.3μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 65.5° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
	SPD-050-B
技术参数技术服务色散棱镜尺寸(A=B=C)=50.00mm 厚度D=50.00mm 应用波段420nm~2.3μm H-ZF13(CDGM) 尺寸 (mm) A=B=C 50.00 厚度D(mm) 50.00 材料 H-ZF13(CDGM) 应用波段 420nm~2.3μm 抛光面个数 2 各抛光面夹角 60° ±3 分抛光面面型波长/10 @ 632.8nm 抛光面光洁度 40-20 底面(与两基准面相邻) 检测性抛光其余面细磨倒边 <0.25mmX45° 最小偏离角(γ) 65.5° @ 633 nm 通光孔径 70% 光洁度 40/20 RoHS 符合标准
