架构固定环简介

　　通常的光学实验室中已经配备了常用的光学平台，以及和平台连接的高度可调支架杆及接杆。OB光桥系统提供OB-34系列光学系统架构固定环用于装配好的光学元件在光路系统中的固定及和其他产品的互连。

架构固定环特征

配有标准M4及M6螺孔用于和光具座接杆连接。

所有的OB系列光学系统架构固定环以及OB标准螺纹接口光学元件安装部件都是CNC数控中心精密加工而成，具有极高的尺寸精度以及良好的同心度和垂直度。由于OB光桥系统的设计特点，多个或成组光学元件可以安装在同一个接杆顶部，并同时保证光学元件之间的同轴精度。由于减少了独立调整平台及杆架的使用数量，使用者可以节约各独立调整平台及杆架所需的安装空间，使得整个光学实验系统变的更加紧凑。

双面激光精密标刻360度方位角度，结合OB-CSP, DSP, LSP系列隔圈及定位锁紧圈的使用，可以方便地调整安装元件的方位角(如柱面镜，偏振片，及其他具指向性元件的安装及调整)。

OB34-PN34001—OB34-PN34010 也可用来夹持延长筒，镜筒，激光器等。

产品列表

展开	产品型号	单价	库存状态	购物车
	SN34012-LMHM480

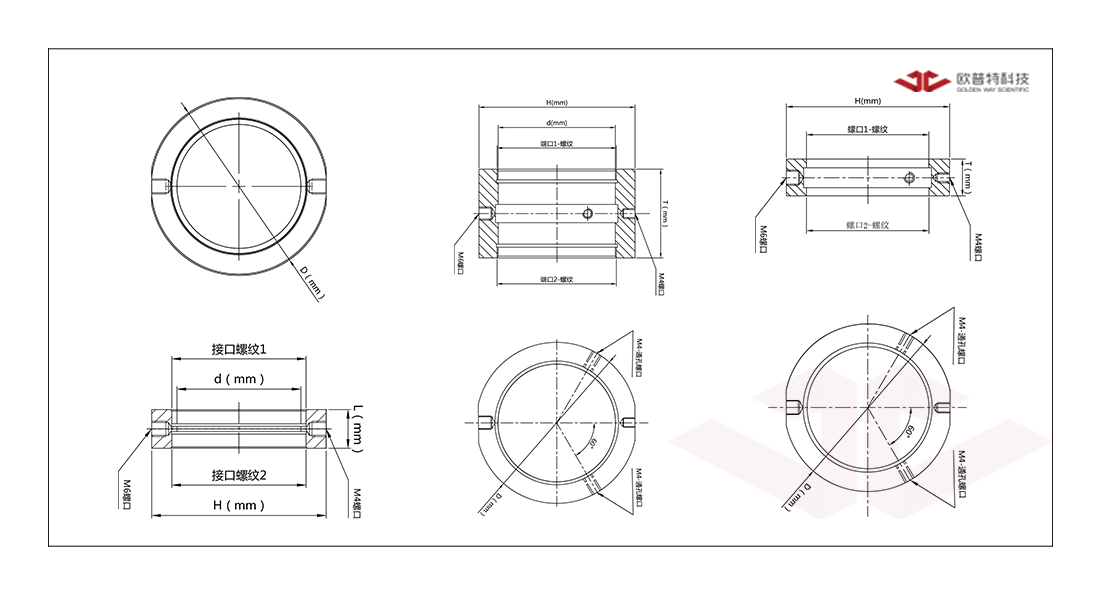

技术参数技术服务 SN34012-LMHM480架构固定环 D=Ø65mm d=Ø38mm D(mm) Ø65 d(mm) Ø38 H(mm) 63.5 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M48x0.75-阴端口2-螺纹规格 M48x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34017-LMHM150
技术参数技术服务 SN34017-LMHM150架构固定环 D=Ø31.75mm d=Ø11.5mm D(mm) Ø31.75 d(mm) Ø11.5 H(mm) 29.35 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M15x0.75-阴端口2-螺纹规格 M15x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34013-LMHM420
技术参数技术服务 SN34013-LMHM420架构固定环 D=Ø59mm d=Ø38mm D(mm) Ø59 d(mm) Ø38 H(mm) 57.4 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M42x0.75-阴端口2-螺纹规格 M42x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34003-ETH125A
技术参数技术服务 SN34003-ETH125A架构固定环 D=Ø50.8mm d=Ø31.75mm D(mm) Ø50.8 d(mm) Ø31.75 H(mm) 49 T(mm) 38 与其他OB部件联接固定方式螺纹联接，或压圈锁紧端口1-螺纹规格 M35x0.75-阴端口2-螺纹规格 M35x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR125 TS125-M4 RoHS 符合标准
	SN34006-ETH200B
技术参数技术服务 SN34006-ETH200B架构固定环 D=Ø69mm d=Ø50.8mm D(mm) Ø69 d(mm) Ø50.8 H(mm) 67.6 T(mm) 15 与其他OB部件联接固定方式压圈锁紧端口1-螺纹规格 N/A 端口2-螺纹规格 N/A 与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR200 TS125-M4 RoHS 符合标准
	SN34015-LMHM285
技术参数技术服务 SN34015-LMHM285架构固定环 D=Ø45mm d=Ø24mm D(mm) Ø45 d(mm) Ø24 H(mm) 43 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M28.5x0.6-阴端口2-螺纹规格 M28.5x0.6-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34001-ETH200A
技术参数技术服务 SN34001-ETH200A架构固定环 D=Ø69mm d=Ø50.8mm D(mm) Ø69 d(mm) Ø50.8 H(mm) 67.6 T(mm) 38 与其他OB部件联接固定方式螺纹联接，或压圈锁紧端口1-螺纹规格 M52x0.75-阴端口2-螺纹规格 M52x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR200 TS125-M4 RoHS 符合标准
	SN34011-LMHM520
技术参数技术服务 SN34011-LMHM520架构固定环 D=Ø69mm d=Ø48mm D(mm) Ø69 d(mm) Ø48 H(mm) 67.6 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M52x0.75-阴端口2-螺纹规格 M52x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34009-ETH100B
技术参数技术服务 SN34009-ETH100B架构固定环 D=Ø45mm d=Ø25.4mm D(mm) Ø45 d(mm) Ø25.4 H(mm) 43 T(mm) 15 与其他OB部件联接固定方式压圈锁紧端口1-螺纹规格 N/A 端口2-螺纹规格 N/A 与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR100 TS125-M4 RoHS 符合标准
	SN34005-ETH075A
技术参数技术服务 SN34005-ETH075A架构固定环 D=Ø38.1mm d=Ø19.5mm D(mm) Ø38.1 d(mm) Ø19.5 H(mm) 35.7 T(mm) 38 与其他OB部件联接固定方式螺纹联接，或压圈锁紧端口1-螺纹规格 M23.2x0.75-阴端口2-螺纹规格 M23.2x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR075 TS125-M4 RoHS 符合标准
	SN34016-LMHM232
技术参数技术服务 SN34016-LMHM232架构固定环 D=Ø40mm d=Ø18.5mm D(mm) Ø40 d(mm) Ø18.5 H(mm) 37.6 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M23.2x0.75-阴端口2-螺纹规格 M23.2x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34007-ETH150B
技术参数技术服务 SN34007-ETH150B架构固定环 D=Ø57mm d=Ø38.1mm D(mm) Ø57 d(mm) Ø38.1 H(mm) 55.4 T(mm) 15 与其他OB部件联接固定方式压圈锁紧端口1-螺纹规格 N/A 端口2-螺纹规格 N/A 与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR150 TS125-M4 RoHS 符合标准
	SN34004-ETH100A
技术参数技术服务 SN34004-ETH100A架构固定环 D=Ø45mm d=Ø25.4mm D(mm) Ø45 d(mm) Ø25.4 H(mm) 43 T(mm) 38 与其他OB部件联接固定方式螺纹联接，或压圈锁紧端口1-螺纹规格 M28.5x0.6-阴端口2-螺纹规格 M28.5x0.6-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR100 TS125-M4 RoHS 符合标准
	SN34014-LMHM350
技术参数技术服务 SN34014-LMHM350架构固定环 D=Ø50.8mm d=Ø30mm D(mm) Ø50.8 d(mm) Ø30 H(mm) 49 T(mm) 15 与其他OB部件联接固定方式螺纹联接端口1-螺纹规格 M35x0.75-阴端口2-螺纹规格 M35x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 N/A RoHS 符合标准
	SN34010-ETH075B
技术参数技术服务 SN34010-ETH075B架构固定环 D=Ø38.1mm d=Ø19.5mm D(mm) Ø38.1 d(mm) Ø19.5 H(mm) 35.7 T(mm) 15 与其他OB部件联接固定方式压圈锁紧端口1-螺纹规格 N/A 端口2-螺纹规格 N/A 与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR075 TS125-M4 RoHS 符合标准
	SN34008-ETH125B
技术参数技术服务 SN34008-ETH125B架构固定环 D=Ø50.8mm d=Ø31.75mm D(mm) Ø50.8 d(mm) Ø31.75 H(mm) 49 T(mm) 15 与其他OB部件联接固定方式压圈锁紧端口1-螺纹规格 N/A 端口2-螺纹规格 N/A 与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR125 TS125-M4 RoHS 符合标准
	SN34002-ETH150A
技术参数技术服务 SN34002-ETH150A架构固定环 D=Ø57mm d=Ø38.1mm D(mm) Ø57 d(mm) Ø38.1 H(mm) 55.4 T(mm) 38 与其他OB部件联接固定方式螺纹联接，或压圈锁紧端口1-螺纹规格 M42x0.75-阴端口2-螺纹规格 M42x0.75-阴与接杆联接螺纹规格 M4 & M6 标配压圈，及锁紧螺钉 PN-PR150 TS125-M4 RoHS 符合标准
