标准平凸柱面透镜简介

平凸柱面透镜由一个平面一个凸柱面组成，其焦距为正，常用于将平行或发散光束聚集到线上或改变像的宽高比。

标准平凸柱面透镜特征

材料：精退火H-K9L光学玻璃	透镜定心误差: 3~5分
设计波长：587.6nm	表面光洁度: 60/40
直径误差：+0.0/-0.1mm	倒边 : 0.2mmX45°
中心厚度误差: ±0.2mm	镀膜 : 见产品列表
焦距误差(EFL)：±2%

产品列表

展开	产品型号	单价	库存状态	购物车
	SL15-20x20-050-SWIR

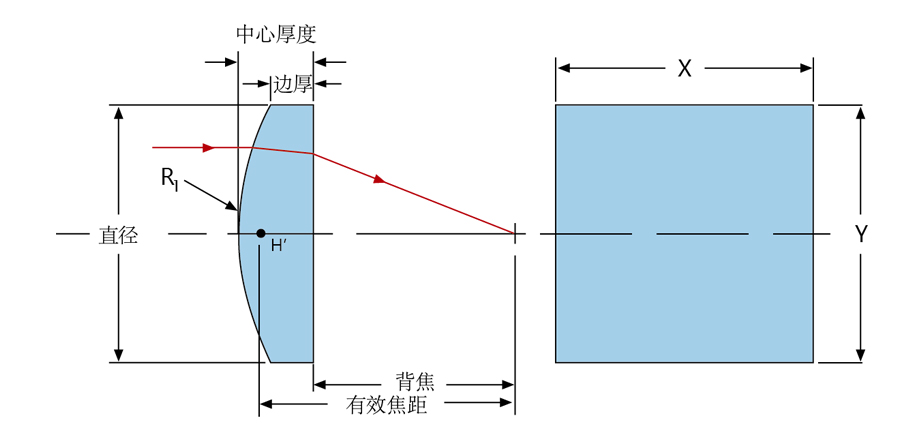

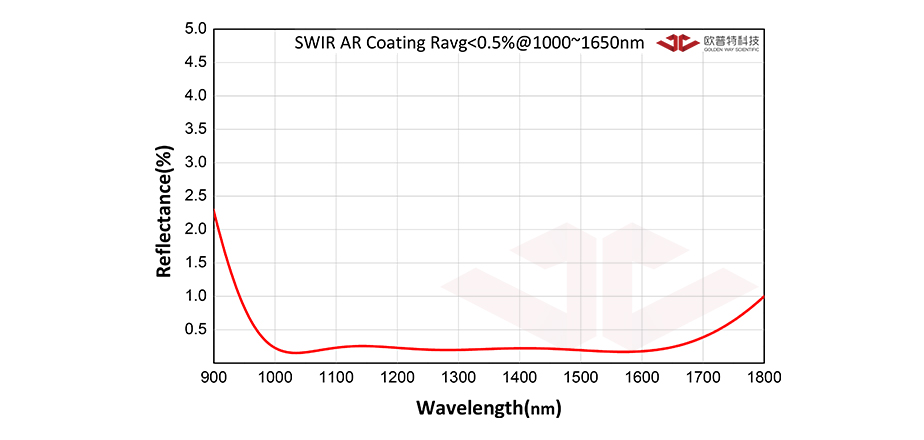

技术参数光谱曲线图技术服务平凸柱面透镜 XY=20.0x20.0mm F=50.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸XY或直径(mm) 20.0x20.0 焦距EFL(mm) 50.00 背焦BFL(mm) 47.40 半径 R1(mm) 25.85 中心厚度(mm) 4.02 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-012-025-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 D=12.5mm F=25.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸X*Y或直径(mm) 12.5 焦距EFL(mm) 25.00 背焦BFL(mm) 22.64 半径 R1(mm) 12.93 中心厚度(mm) 3.61 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-012-050-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 D=12.5mm F=50.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸X*Y或直径(mm) 12.5 焦距EFL(mm) 50.00 背焦BFL(mm) 48.19 半径 R1(mm) 25.85 中心厚度(mm) 2.77 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-60x30-300-SWIR
平凸柱面透镜 X*Y=60.0x30.0mm F=300.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃
	SL15-025-150-SWIR
平凸柱面透镜 D=25.0mm F=150.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃
	SL15-20x20-500

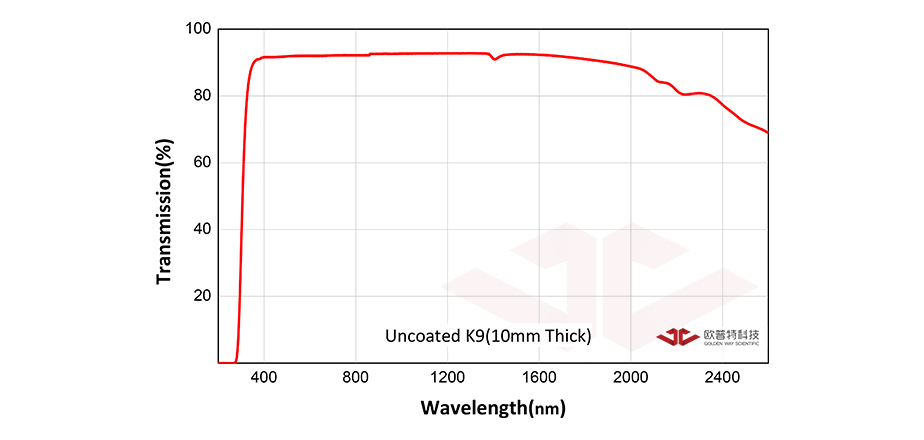

技术参数光谱曲线图技术服务平凸柱面透镜 XY=20.0x20.0mm F=500.00mm 未镀膜精退火K9光学玻璃尺寸XY或直径(mm) 20.0x20.0/span> 焦距EFL(mm) 500.00/span> 背焦BFL(mm) 497.90 半径 R1(mm) 258.50/span> 中心厚度(mm) 3.19 边缘厚度Te(mm) 3.00 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-10x10-500
技术参数光谱曲线图技术服务平凸柱面透镜 XY=10.0x10.0mm F=500.00mm 未镀膜精退火K9光学玻璃尺寸XY或直径(mm) 10.0x10.0/span> 焦距EFL(mm) 500.00/span> 背焦BFL(mm) 497.18 半径 R1(mm) 258.50/span> 中心厚度(mm) 2.05 边缘厚度Te(mm) 2.00 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-40x20-075
技术参数光谱曲线图技术服务平凸柱面透镜 XY=40.0x20.0mm F=75.00mm 未镀膜精退火K9光学玻璃尺寸XY或直径(mm) 40.0x20.0/span> 焦距EFL(mm) 75.00/span> 背焦BFL(mm) 72.80 半径 R1(mm) 38.78/span> 中心厚度(mm) 3.31 边缘厚度Te(mm) 2.00 镀膜未镀膜材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-20x20-150-VIS

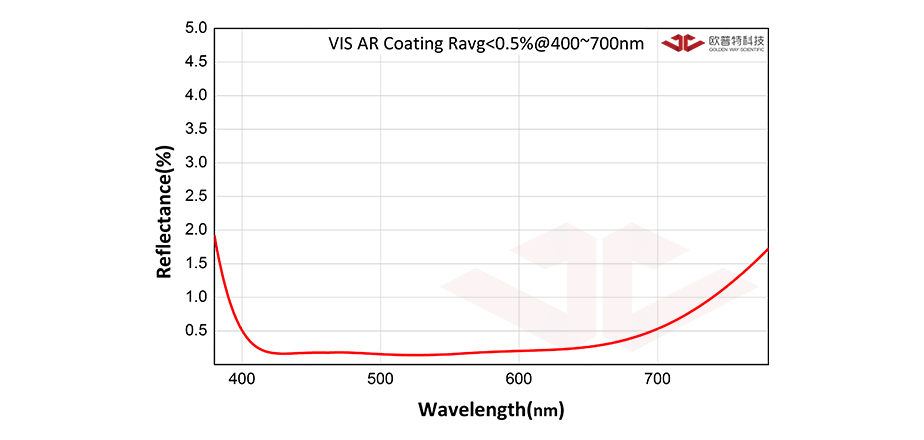

技术参数光谱曲线图技术服务平凸柱面透镜 XY=20.0x20.0mm F=150.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY或直径(mm) 20.0x10.0 焦距EFL(mm) 150.00 背焦BFL(mm) 147.60 半径 R1(mm) 77.55 中心厚度(mm) 3.65 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-17x15-020-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 XY=17.0x15.0mm F=20.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY或直径(mm) 17.0x15.0 焦距EFL(mm) 20.00 背焦BFL(mm) 16.60 半径 R1(mm) 10.34 中心厚度(mm) 5.20 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-40x20-250-SWIR
平凸柱面透镜 X*Y=40.0x20.0mm F=250.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃
	SL15-025-025-SWIR
平凸柱面透镜 D=25.0mm F=25.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃
	SL15-10x10-075-SWIR
技术参数光谱曲线图技术服务平凸柱面透镜 XY=10.0x10.0mm F=75.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸XY或直径(mm) 10.0x10.0 焦距EFL(mm) 75.00 背焦BFL(mm) 73.26 半径 R1(mm) 38.78 中心厚度(mm) 2.32 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-12x10-020-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 XY=12.0x10.0mm F=20.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY或直径(mm) 12.0x10.0 焦距EFL(mm) 20.00 背焦BFL(mm) 17.80 半径 R1(mm) 10.34 中心厚度(mm) 3.30 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-012-025-SWIR
技术参数光谱曲线图技术服务平凸柱面透镜 D=12.5mm F=25.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸X*Y或直径(mm) 12.5 焦距EFL(mm) 25.00 背焦BFL(mm) 22.64 半径 R1(mm) 12.93 中心厚度(mm) 3.61 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-60x30-050-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 XY=60.0x30.0mm F=50.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸XY或直径(mm) 60.0x30.0 焦距EFL(mm) 50.00 背焦BFL(mm) 45.50 半径 R1(mm) 25.85 中心厚度(mm) 6.80 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-40x20-500-VIS
技术参数光谱曲线图技术服务平凸柱面透镜 XY=40.0x20.0mm F=500.00mm Ravg<0.5% @400~700nm精退火K9光学玻璃尺寸XY或直径(mm) 40.0x20.0/span> 焦距EFL(mm) 500.00/span> 背焦BFL(mm) 497.90 半径 R1(mm) 258.50/span> 中心厚度(mm) 3.19 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @400~700nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-10x10-010-SWIR
技术参数光谱曲线图技术服务平凸柱面透镜 XY=10.0x10.0mm F=10.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃尺寸XY或直径(mm) 10.0x10.0 焦距EFL(mm) 10.00 背焦BFL(mm) 6.09 半径 R1(mm) 5.17 中心厚度(mm) 5.90 边缘厚度Te(mm) 2.04 镀膜 Ravg<0.5% @1000~1650nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL15-60x30-050-SWIR
平凸柱面透镜 X*Y=60.0x30.0mm F=50.00mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃
	SL15-025-075-NIR
技术参数光谱曲线图技术服务平凸柱面透镜 D=25.0mm F=75.00mm Ravg<0.5% @650~1050nm精退火K9光学玻璃尺寸X*Y或直径(mm) 25.0 焦距EFL(mm) 75.00 背焦BFL(mm) 72.36 半径 R1(mm) 38.78 中心厚度(mm) 4.07 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @650~1050nm 材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
