SSC-IV太阳能电池IV测量系统在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是最直观、最有效、最被广泛应用的一种方法。标准测试条件:总辐照度为1000W/m2,光谱采用AM1.5 的标准阳光光谱,测试温度为25℃±1℃。在标准光照条件下,硅太阳电池的典型输出特征曲线如下图,通过I-V 特性曲线可以计算出许多重要参数,如开路电压(VOC)、短路电流(ISC)、最大功率(Pmax)、最大功率时的电流(Imax)、最大功率时的电压(Vmax)、填充因子(FF)、转换效率(G)等等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。鑫视科shinsco提供高性价比的IV特性测试系统,并提供最完善、最专业的技术支持。
展开 | 产品编号 | 产品名称 | 产品型号 | 产品功能 | 单价 | 库存状态 | 购物车 |
---|---|---|---|---|---|---|---|
SSC-000446 | 太阳能电池IV测量系统 | SSC-IV | SSC-IV太阳能电池IV测量系统在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是最直观、最有效、最被广泛应用的一种方法。 | ||||

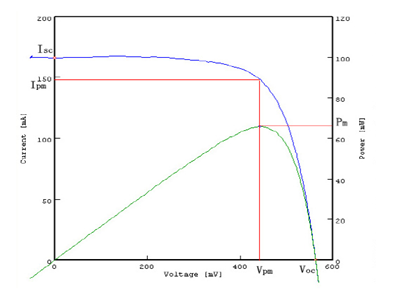

SSC-IV太阳能电池IV测量系统在太阳能光伏器件的所有性能表征手段中,IV特性测试无疑是最直观、最有效、最被广泛应用的一种方法。标准测试条件:总辐照度为1000W/m2,光谱采用AM1.5 的标准阳光光谱,测试温度为25℃±1℃。在标准光照条件下,硅太阳电池的典型输出特征曲线如下图,通过I-V 特性曲线可以计算出许多重要参数,如开路电压(VOC)、短路电流(ISC)、最大功率(Pmax)、最大功率时的电流(Imax)、最大功率时的电压(Vmax)、填充因子(FF)、转换效率(G)等等。这些数据可以为光伏器件的研究、质检以及应用提供可靠的依据。鑫视科shinsco提供高性价比的IV特性测试系统,并提供最完善、最专业的技术支持。
太阳模拟器的辐照度发生变化时,它照射在太阳电池上产生的短路电流与太阳模拟器的辐照度之比接近常数,因此可以通过测量短路电流的大小来获得太阳的辐照度。
![]() |
![]() |
项目 |
指标和说明 |
配套仪器 |
光谱匹配度 |
AM1.5G A级或B级匹配 |
太阳能模拟器 SSC-XS500-S21模拟日光氙灯光源; SSC-XS3A50太阳能模拟器; AM1.5滤光片; SSC-STSC1000标准太阳能电池 |
光斑辐照度 |
800-1200W/m2 |
|
最大测量面积 |
50mm×50mm |
|
光斑均匀性 |
<5% |
|
光强稳定性 |
<2%(rms) |
|
电流测量 |
量程0~1A,精度0.015% |

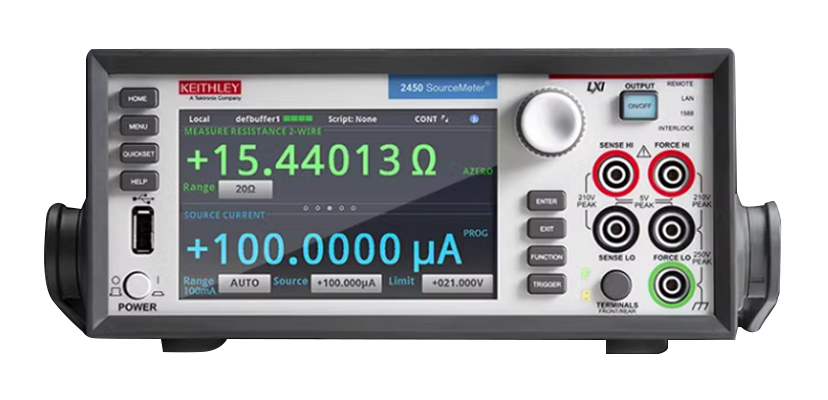

电流源表 KEITHLEY2450 电流源表,用于测量电池指标 |
电压测量 |
量程0~40V,精度0.035% |
|
电极连接 |
二、四探针法 |
|
工作站 |

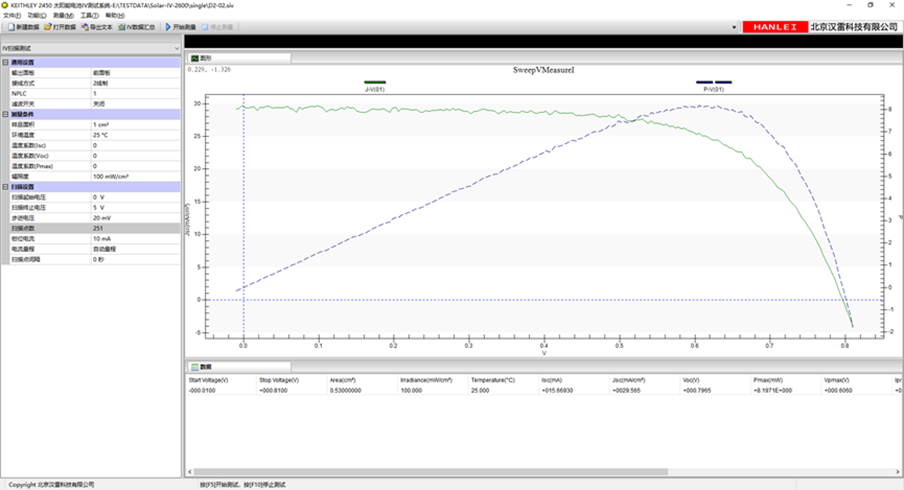

SSC-IV中文测试软件 |
采用USB、LAN、RS232进行数据采集,中文界面 |
控制台 |
标配品牌电脑 |
用于联机测试,数据采集 |
