紫外熔融石英分光片宽带分光楔片简介

  楔形分光片的楔角以及背面的增透膜可将后表面反射的鬼像干扰减小。高精度基片确保反射及透射光波前精度。鑫视科科技提供多种分束比的楔形分光片,增透膜选项包括 UV、VIS、 NIR。

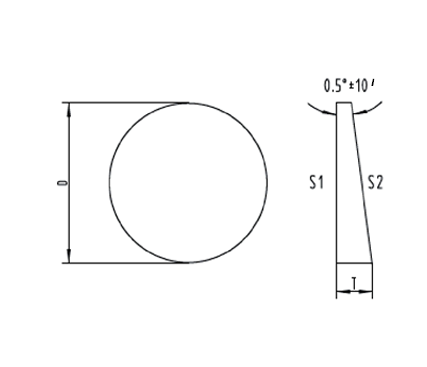

宽带分光楔片特征

材料:  紫外熔融石英

表面面型:  波长/ 10 @ 633 nm

楔角:30分 ± 10分

表面光洁度:  20/10

有效孔径:90%

尺寸误差:+0/-0.25mm

厚边厚度:±0.25mm

倒边:  保护性倒边0.2~0.5mmX45°

镀膜:  按45°入射设计



S1面分光膜:分光比(R/T) ±10% 标称带宽内的平均值

S2面增透膜: Ravg<1% 标称带宽内的平均值

产品列表
展开 产品型号 单价 库存状态 购物车

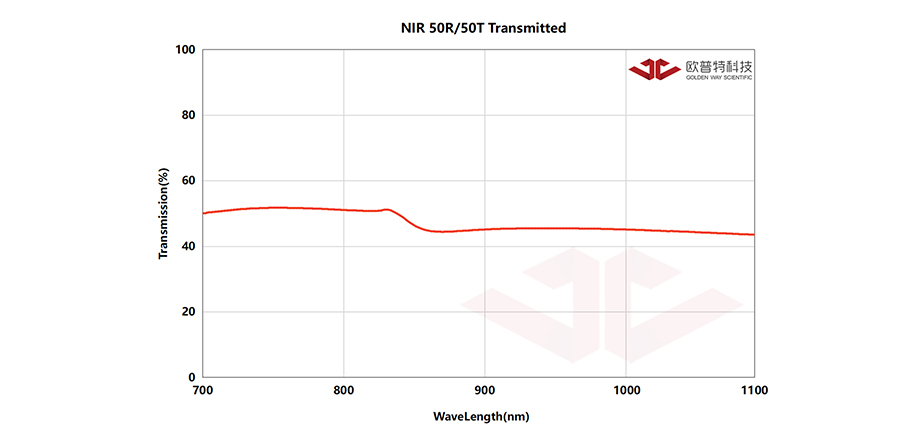

SPBS21-12x12-50-NIR

紫外熔融石英宽带分光楔片 尺寸=12.5x12.5mm T=3.00mm AR@700~1100nm 紫外熔融石英

  • 12.5x12.5
  • 3.00
  • 50R/50T
  • AR@700~1100nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

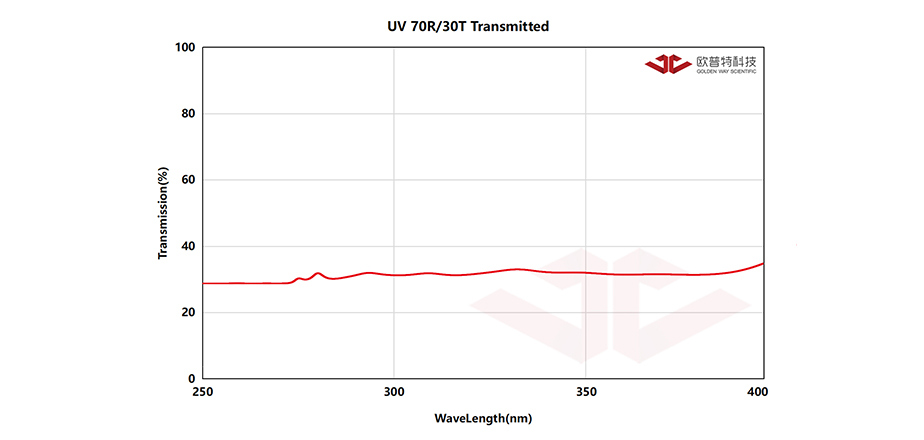

SPBS21-025-70-UV

紫外熔融石英宽带分光楔片 尺寸=25.00mm T=5.00mm AR@250~400nm 紫外熔融石英

  • φ25.0
  • 5.00
  • 70R/30T
  • AR@250~400nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-25x25-30-NIR

紫外熔融石英宽带分光楔片 尺寸=25.0x25.0mm T=5.00mm AR@700~1100nm 紫外熔融石英

  • 25.0x25.0
  • 5.00
  • 30R/70T
  • AR@700~1100nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-012-50-NIR

SPBS21-012-50-NIR 紫外熔融石英宽带分光楔片 尺寸=12.50mm T=3.00mm AR@700~1100nm 紫外熔融石英

SPBS21-025-30-VIS

紫外熔融石英宽带分光楔片 尺寸=25.00mm T=5.00mm AR@400~700nm 紫外熔融石英

  • φ25.0
  • 5.00
  • 30R/70T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

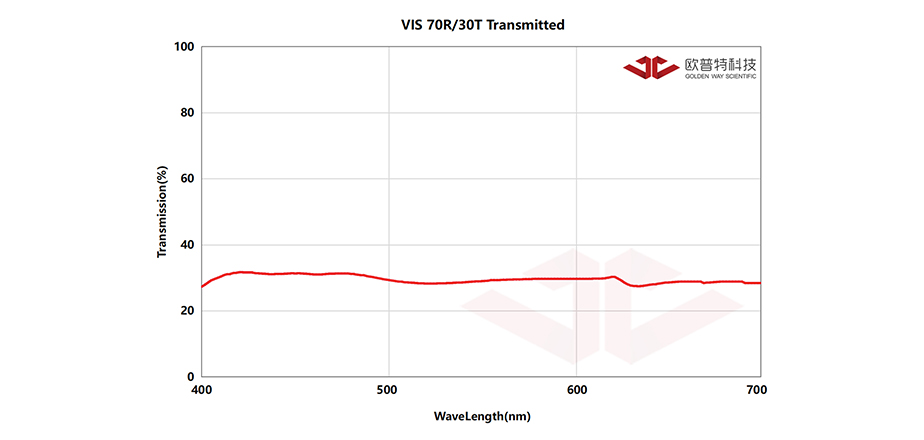

SPBS21-25x25-70-VIS

紫外熔融石英宽带分光楔片 尺寸=25.0x25.0mm T=5.00mm AR@400~700nm 紫外熔融石英

  • 25.0x25.0
  • 8.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

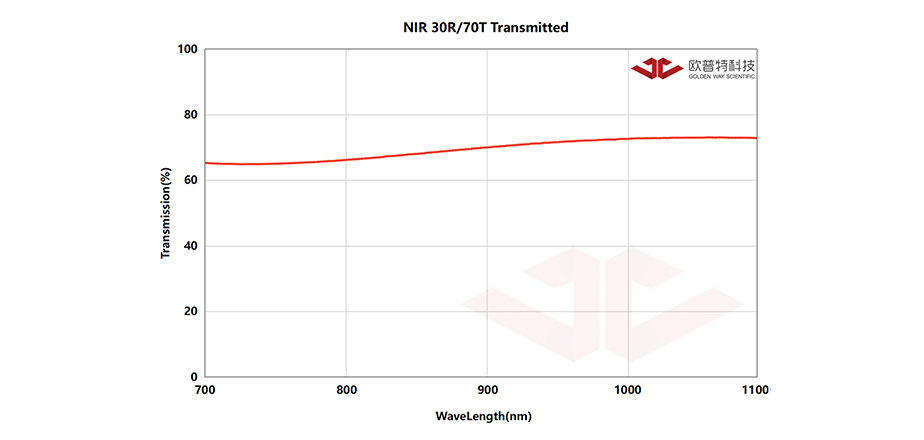

SPBS21-012-30-NIR

紫外熔融石英宽带分光楔片 尺寸=12.50mm T=3.00mm AR@700~1100nm 紫外熔融石英

  • φ12.5
  • 3.00
  • 30R/70T
  • AR@700~1100nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-025-70-VIS

紫外熔融石英宽带分光楔片 尺寸=25.00mm T=5.00mm AR@400~700nm 紫外熔融石英

  • φ25.0
  • 5.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-12x12-30-UV

紫外熔融石英宽带分光楔片 尺寸=12.5x12.5mm T=3.00mm AR@250~400nm 紫外熔融石英

  • 12.5x12.5
  • 3.00
  • 30R/70T
  • AR@250~400nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-050-30-VIS

紫外熔融石英宽带分光楔片 尺寸=50.00mm T=8.00mm AR@400~700nm 紫外熔融石英

  • φ50.0
  • 8.00
  • 30R/70T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

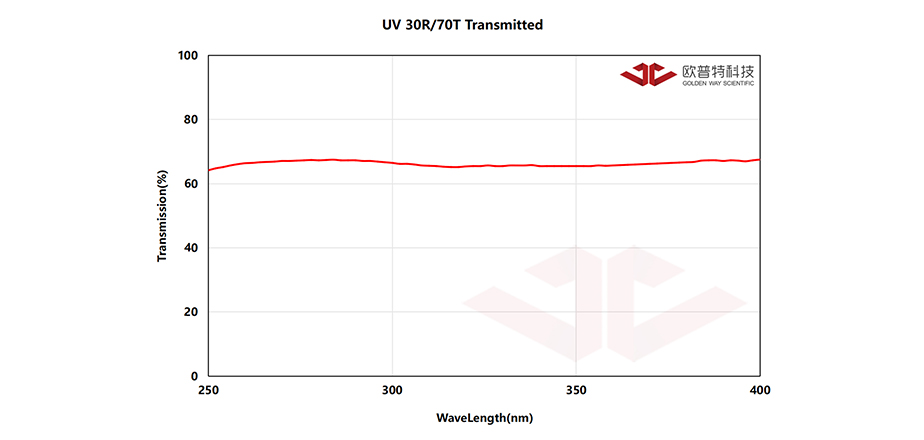

SPBS21-025-30-UV

紫外熔融石英宽带分光楔片 尺寸=25.00mm T=5.00mm AR@250~400nm 紫外熔融石英

  • φ25.0
  • 5.00
  • 30R/70T
  • AR@250~400nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

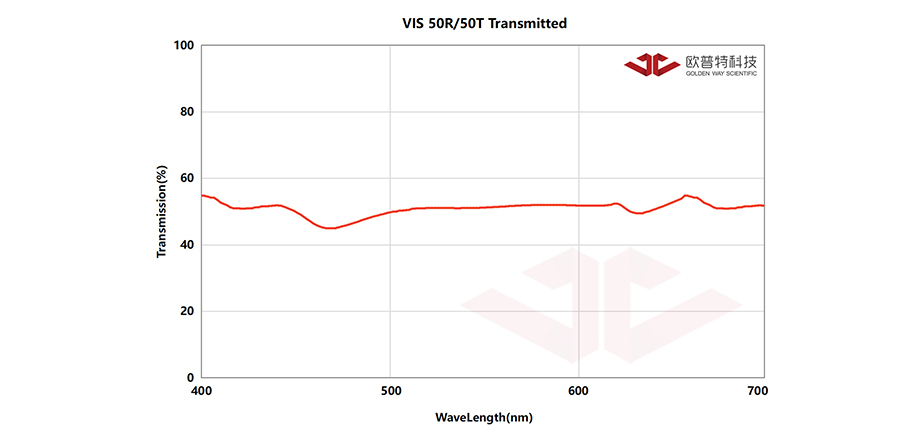

SPBS21-012-50-VIS

紫外熔融石英宽带分光楔片 尺寸=12.50mm T=3.00mm AR@400~700nm 紫外熔融石英

  • φ12.5
  • 3.00
  • 50R/50T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

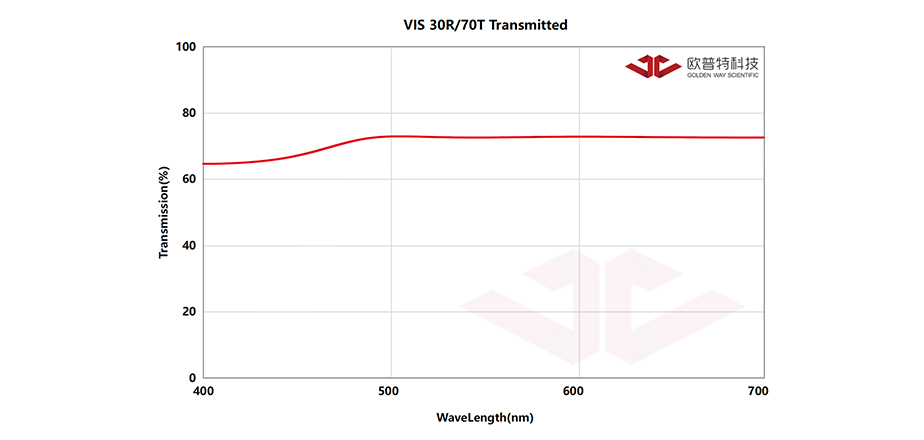

SPBS21-50x50-30-VIS

紫外熔融石英宽带分光楔片 尺寸=50.0x50.0mm T=8.00mm AR@400~700nm 紫外熔融石英

  • 50.0x50.0
  • 8.00
  • 30R/70T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

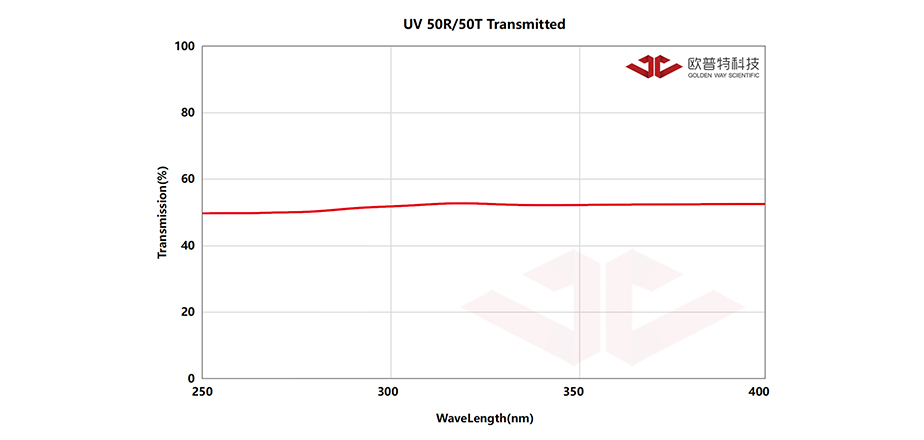

SPBS21-025-50-UV

紫外熔融石英宽带分光楔片 尺寸=25.00mm T=5.00mm AR@250~400nm 紫外熔融石英

  • φ25.0
  • 5.00
  • 50R/50T
  • AR@250~400nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-12x12-70-VIS

紫外熔融石英宽带分光楔片 尺寸=12.5x12.5mm T=3.00mm AR@400~700nm 紫外熔融石英

  • 12.5x12.5
  • 3.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-050-50-UV

紫外熔融石英宽带分光楔片 尺寸=50.00mm T=8.00mm AR@250~400nm 紫外熔融石英

  • φ50.0
  • 8.00
  • 50R/50T
  • AR@250~400nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-012-70-VIS

紫外熔融石英宽带分光楔片 尺寸=12.50mm T=3.00mm AR@400~700nm 紫外熔融石英

  • φ12.5
  • 3.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-50x50-70-VIS

紫外熔融石英宽带分光楔片 尺寸=50.0x50.0mm T=8.00mm AR@400~700nm 紫外熔融石英

  • 50.0x50.0
  • 8.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
SPBS21-050-70-VIS

紫外熔融石英宽带分光楔片 尺寸=50.00mm T=8.00mm AR@400~700nm 紫外熔融石英

  • φ50.0
  • 8.00
  • 70R/30T
  • AR@400~700nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准

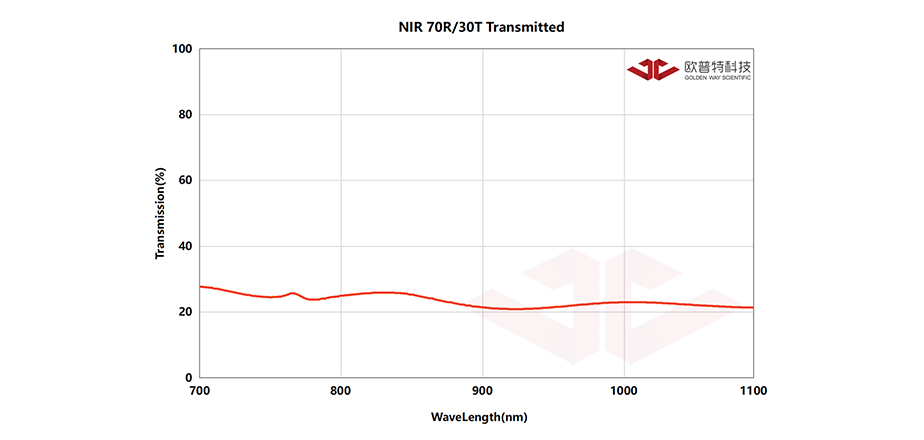

SPBS21-050-70-NIR

紫外熔融石英宽带分光楔片 尺寸=50.00mm T=8.00mm AR@700~1100nm 紫外熔融石英

  • φ50.0
  • 8.00
  • 70R/30T
  • AR@700~1100nm
  • 紫外熔融石英
  • +0.0/-0.25
  • 90%
  • 波长/ 10 @ 633 nm
  • ±0.25
  • 20/10
  • 30分 ± 10分
  • 按45°入射设计
  • 保护性倒边0.2~0.5mmX45°
  • 符合标准
