分光棱镜非偏振分光棱镜简介

　　相比较分光平片而言，分光棱镜的反射及透射光是等光程的，并且不会存在光束平移、鬼像以及干涉的困扰。消偏分光棱镜的分光膜采用金属介质混合膜系，因而出射光保持和入射光相同的偏振态。消偏分光棱镜具有较低的偏振性，但这类金属介质混合膜层对光能量有一定的吸收 ( 标称带宽内的吸收平均值 <10%)，建议不要在强激光能量环境下使用。

*SCBS3-050/050A-**-***产品面型为：优于波长/4@633nm

非偏振分光棱镜特征

材料: 精退火 H-K9L 光学玻璃	表面面型(外表面): 波长/ 10 @ 633 nm
表面光洁度: 60/40	有效孔径：80%
透射光偏移: ±5分	反射光偏移: 90°±5分
尺寸误差: ±0.2mm	倒边: 保护性倒边
镀膜: 斜面分光膜，其余直角面宽带增透	分光比：R/T ±10% 标称带宽内的平均值
透反光偏振度：\|T_s-T_p\|<10%; \|R_s-R_p\|<10%

产品列表

展开	产品型号	单价	库存状态	购物车

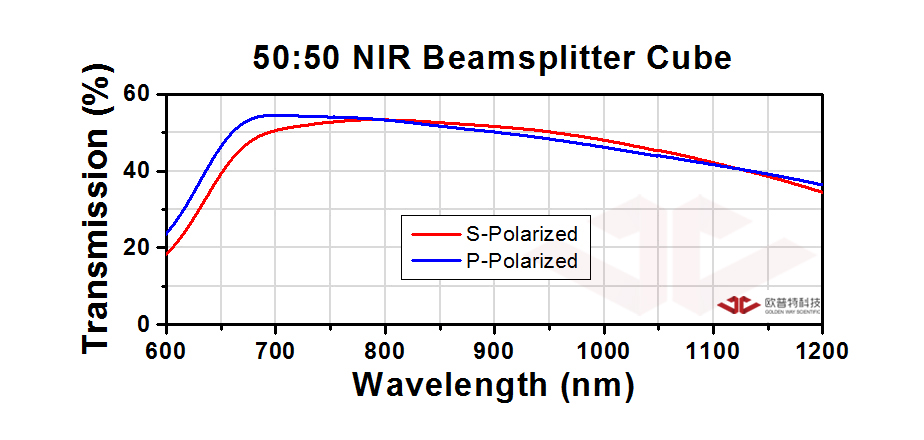

	SCBS3-050-50-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=50.00 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) *50 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%

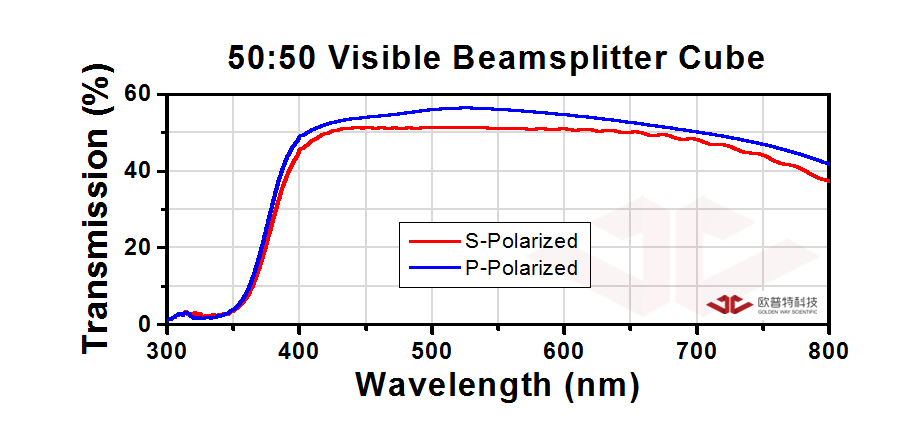

	SCBS3-005-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=5.00 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 5.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-025-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=25.40 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 25.40 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-015-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=15.00 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 15.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-005-50-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=5.00 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 5.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%

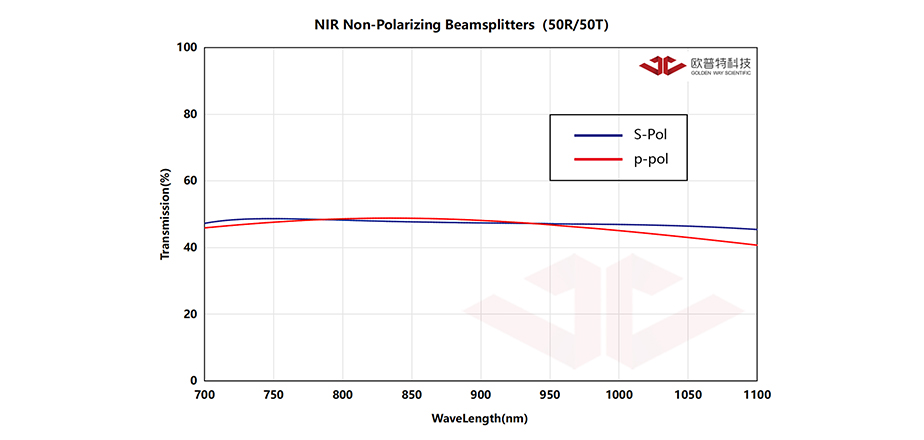

	SCBS3-020-50-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=20.00 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 20.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%

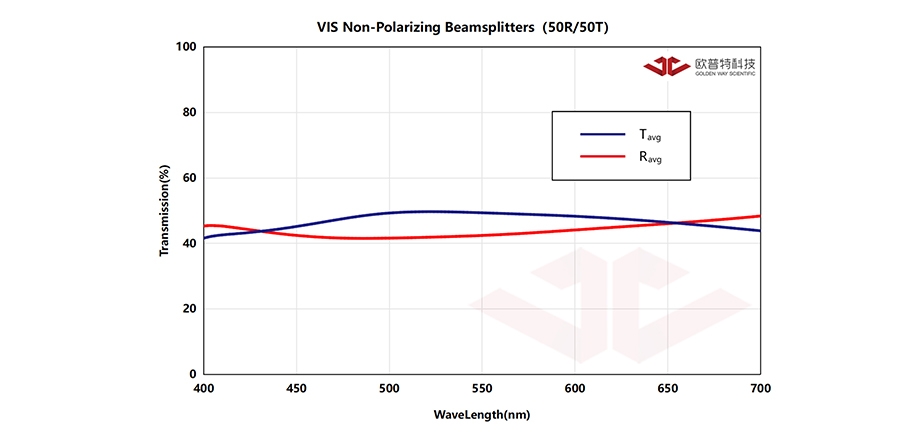

	SCBS3-010-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=10.00 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 10.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-025-10-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=25.40 R/T=10R/90T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 25.40 分光比(R/T)±10% 10R/90T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-012-50-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=12.50 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 12.50 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-050-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=50.00 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) *50.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%

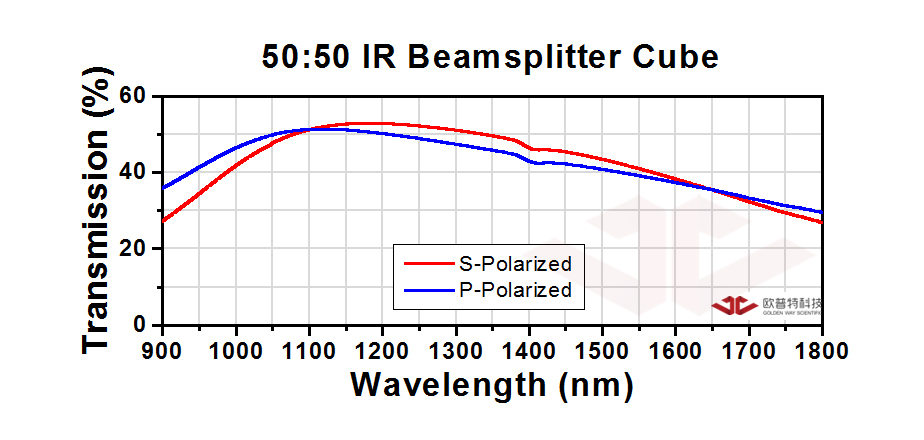

	SCBS3-050-50-SWIR
技术参数光谱曲线图非偏振分光棱镜尺寸=50.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) *50 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-012-50-SWIR
技术参数光谱曲线图非偏振分光棱镜尺寸=12.50 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 12.50 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%

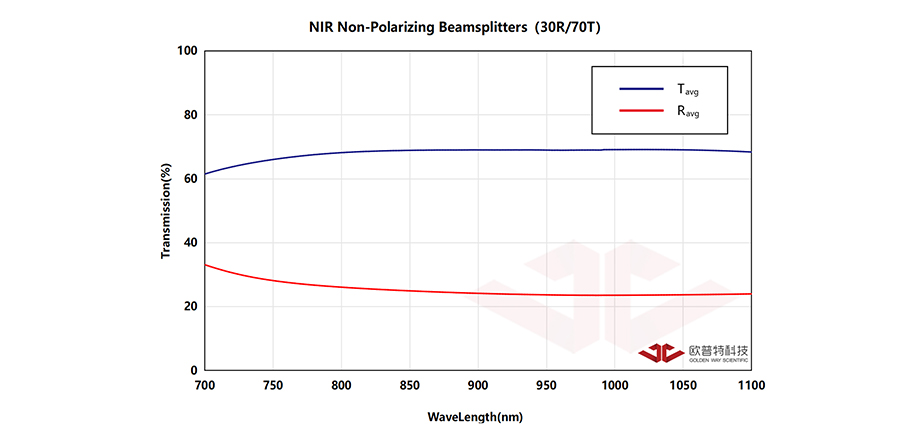

	SCBS3-025-30-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=25.40 R/T=30R/70T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 25.40 分光比(R/T)±10% 30R/70T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-025-90-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=25.40 R/T=90R/10T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 25.40 分光比(R/T)±10% 90R/10T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-025-70-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=25.40 R/T=70R/30T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 25.40 分光比(R/T)±10% 70R/30T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-012-50-VIS
技术参数光谱曲线图非偏分光棱镜尺寸=12.50 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 12.50 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-020-50-VIS
技术参数光谱曲线图非偏振分光棱镜尺寸=20.00 R/T=50R/50T 波长范围 @400~700nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 20.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-005-50-SWIR
技术参数光谱曲线图非偏振分光棱镜尺寸=5.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 5.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-050A-50-NIR
技术参数光谱曲线图非偏振分光棱镜尺寸=50.80 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) *50.80 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
	SCBS3-015-50-SWIR
技术参数光谱曲线图非偏振分光棱镜尺寸=15.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃 RoHS 符合标准立方体尺寸(mm) 15.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃尺寸误差(mm) ±0.2 有效孔径 80% 透射光偏移 ±5分表面光洁度 60/40 表面面型（外表面）波长/ 10 @ 633 nm 反射光偏移 90°±5分镀膜说明斜面分光膜，其余直角面宽带增透透反光偏振度 \|TS-TP\|<10%; \|RS-RP\|<10%
