H-K9L鼓形透镜简介

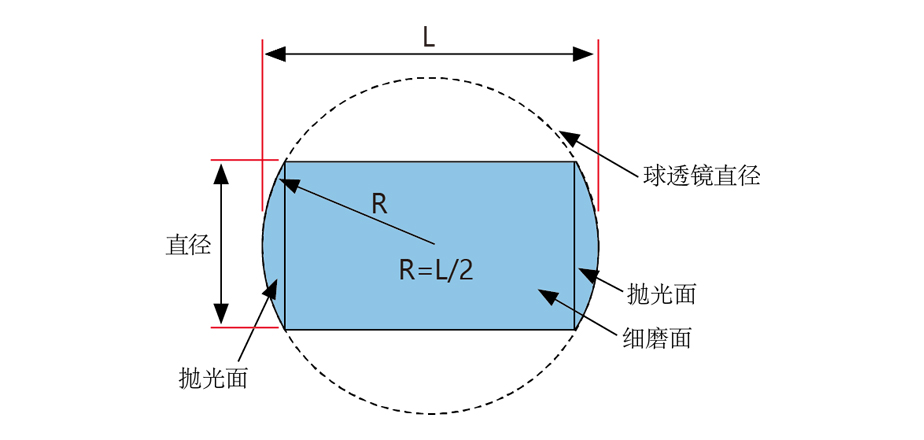

  鼓型透镜是两端为球形、沿光轴方向提供定位面的透镜。它是在球透镜的基础上磨外圆形成的,为的是方便装卡,它比较适合光通信中光的传播。

H-K9L鼓形透镜特征

材料:精退火H-K9L光学玻璃

设计波长:587.6nm

直径误差:+0.0/-0.05mm

中心厚度误差:  ±0.005mm

面型不规则:波长/4@632.8nm

表面光洁度:  60/40

镀膜 :  见产品列表


产品列表
展开 产品型号 单价 库存状态 购物车

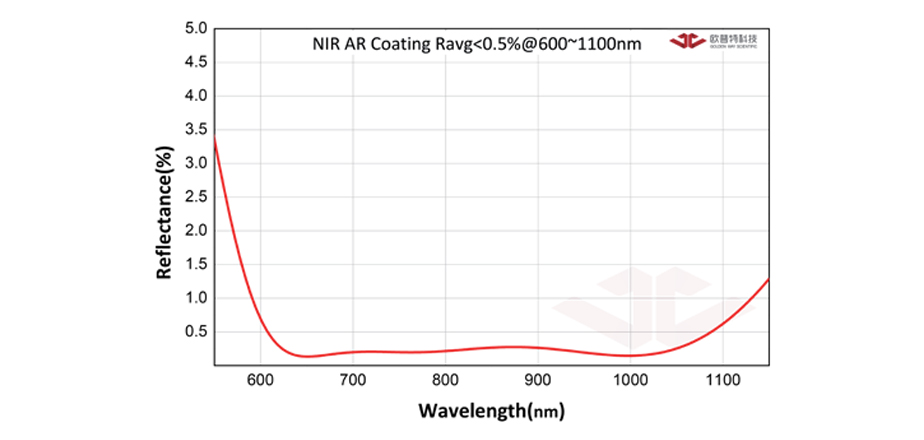

SL17-020-030-NIR

鼓型透镜 D=2.00mm F=2.20mm Ravg<0.5% @650~1050nm精退火K9光学玻璃

  • 2.00
  • 2.20
  • 0.70
  • 3.00
  • Ravg<0.5% @650~1050nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-020-030

鼓型透镜 D=2.00mm F=2.20mm 未镀膜精退火K9光学玻璃

  • 2.00
  • 2.20
  • 0.70
  • 3.00
  • 未镀膜
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-040-050-VIS

鼓型透镜 D=4.00mm F=3.67mm Ravg<0.5% @400~700nm精退火K9光学玻璃

  • 4.00
  • 3.67
  • 1.17
  • 5.00
  • Ravg<0.5% @400~700nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-040-050-NIR

鼓型透镜 D=4.00mm F=3.67mm Ravg<0.5% @650~1050nm精退火K9光学玻璃

  • 4.00
  • 3.67
  • 1.17
  • 5.00
  • Ravg<0.5% @650~1050nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-040-050

鼓型透镜 D=4.00mm F=3.67mm 未镀膜精退火K9光学玻璃

  • 4.00
  • 3.67
  • 1.17
  • 5.00
  • 未镀膜
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-030-040-VIS

鼓型透镜 D=3.00mm F=2.93mm Ravg<0.5% @400~700nm精退火K9光学玻璃

  • 3.00
  • 2.93
  • 0.93
  • 4.00
  • Ravg<0.5% @400~700nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-030-040-NIR

鼓型透镜 D=3.00mm F=2.93mm Ravg<0.5% @650~1050nm精退火K9光学玻璃

  • 3.00
  • 2.93
  • 0.93
  • 4.00
  • Ravg<0.5% @650~1050nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-030-040-SWIR

鼓型透镜 D=3.00mm F=2.93mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃

  • 3.00
  • 2.93
  • 0.93
  • 4.00
  • Ravg<0.5% @1000~1650nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-050-080-SWIR

鼓型透镜 D=5.00mm F=5.87mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃

  • 5.00
  • 5.87
  • 1.87
  • 8.00
  • Ravg<0.5% @1000~1650nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-050-080-VIS

鼓型透镜 D=5.00mm F=5.87mm Ravg<0.5% @400~700nm精退火K9光学玻璃

  • 5.00
  • 5.87
  • 1.87
  • 8.00
  • Ravg<0.5% @400~700nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-050-080-NIR

鼓型透镜 D=5.00mm F=5.87mm Ravg<0.5% @650~1050nm精退火K9光学玻璃

  • 5.00
  • 5.87
  • 1.87
  • 8.00
  • Ravg<0.5% @650~1050nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-030-040

鼓型透镜 D=3.00mm F=2.93mm 未镀膜精退火K9光学玻璃

  • 3.00
  • 2.93
  • 0.93
  • 4.00
  • 未镀膜
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准

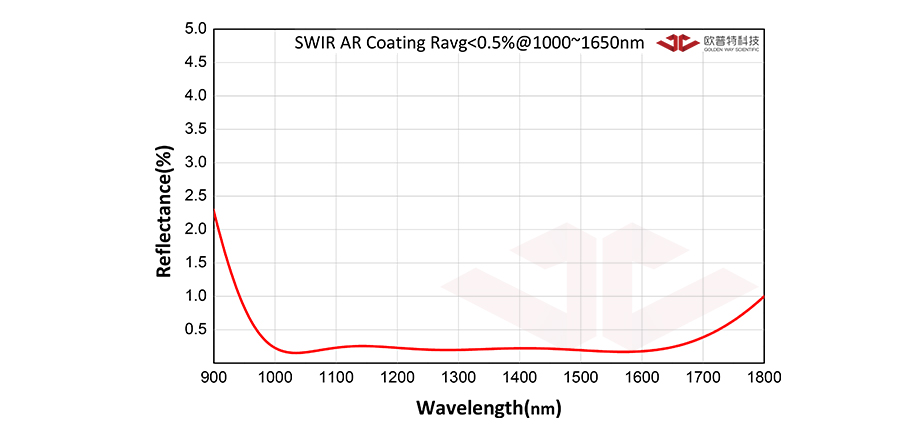

SL17-020-025-SWIR

鼓型透镜 D=2.00mm F=1.83mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃

  • 2.00
  • 1.83
  • 0.58
  • 2.50
  • Ravg<0.5% @1000~1650nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-050-080

鼓型透镜 D=5.00mm F=5.87mm 未镀膜精退火K9光学玻璃

  • 5.00
  • 5.87
  • 1.87
  • 8.00
  • 未镀膜
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准

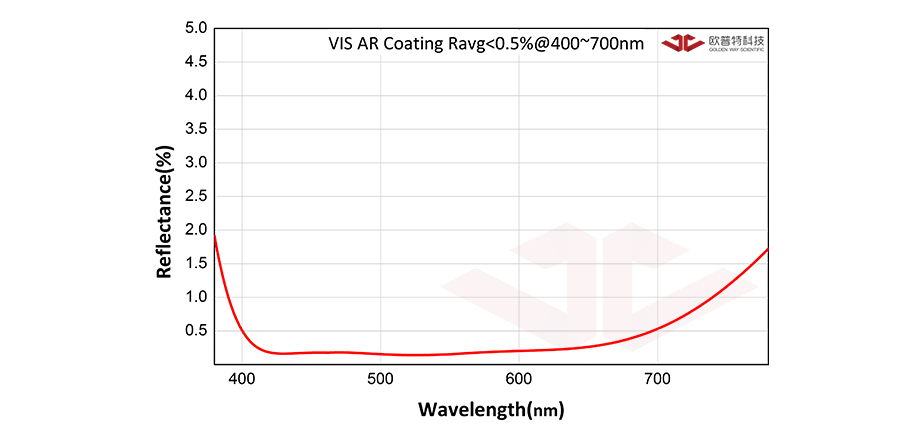

SL17-020-030-VIS

鼓型透镜 D=2.00mm F=2.20mm Ravg<0.5% @400~700nm精退火K9光学玻璃

  • 2.00
  • 2.20
  • 0.70
  • 3.00
  • Ravg<0.5% @400~700nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-020-030-SWIR

鼓型透镜 D=2.00mm F=2.20mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃

  • 2.00
  • 2.20
  • 0.70
  • 3.00
  • Ravg<0.5% @1000~1650nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准

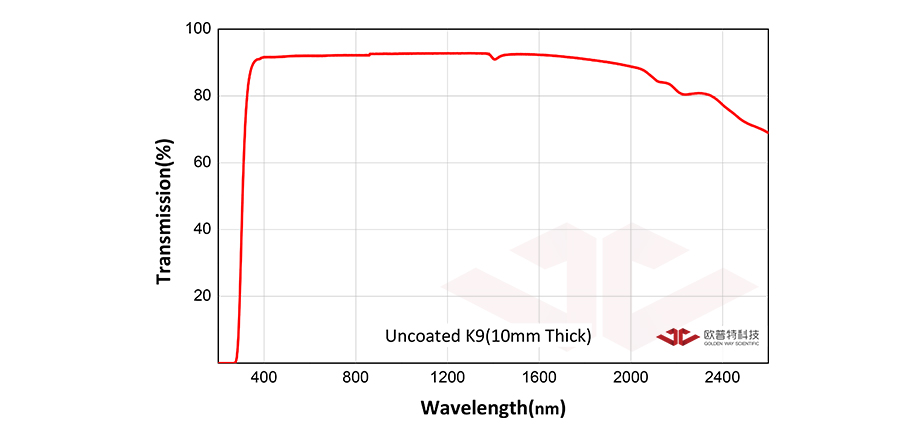

SL17-020-025

鼓型透镜 D=2.00mm F=1.83mm 未镀膜精退火K9光学玻璃

  • 2.00
  • 1.83
  • 0.58
  • 2.50
  • 未镀膜
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-020-025-VIS

鼓型透镜 D=2.00mm F=1.83mm Ravg<0.5% @400~700nm精退火K9光学玻璃

  • 2.00
  • 1.83
  • 0.58
  • 2.50
  • Ravg<0.5% @400~700nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-020-025-NIR

鼓型透镜 D=2.00mm F=1.83mm Ravg<0.5% @650~1050nm精退火K9光学玻璃

  • 2.00
  • 1.83
  • 0.58
  • 2.50
  • Ravg<0.5% @650~1050nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
SL17-040-050-SWIR

鼓型透镜 D=4.00mm F=3.67mm Ravg<0.5% @1000~1650nm精退火K9光学玻璃

  • 4.00
  • 3.67
  • 1.17
  • 5.00
  • Ravg<0.5% @1000~1650nm
  • 精退火H-K9L光学玻璃
  • 587.6nm
  • +0.0/-0.05
  • ±0.005
  • 波长/4 @632.8nm
  • ±2%
  • 5分
  • 40/20
  • 0.2mmX45°
  • 符合标准
产品详细介绍
