氟化钙双凸透镜简介

　　双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。

氟化钙双凸透镜特征

材料: 氟化钙(CaF₂)单晶	设计波长：587.6nm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.1mm
焦距误差(EFL)：±1%	透镜定心误差: ＜3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL52-025-100-IR1

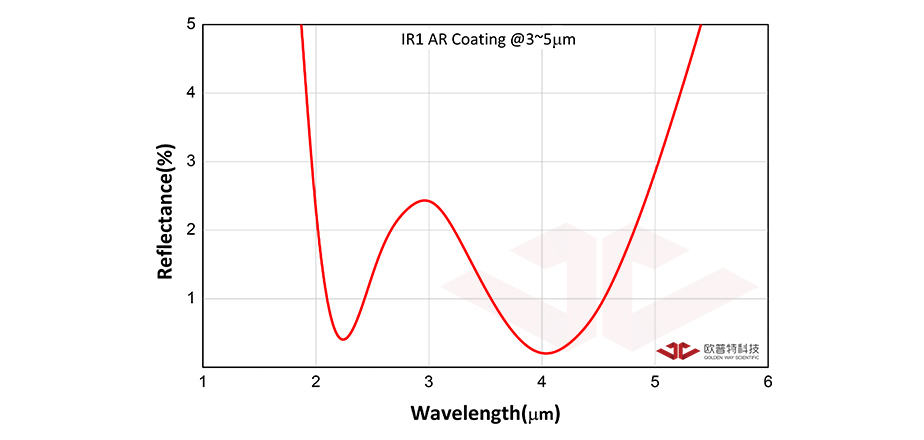

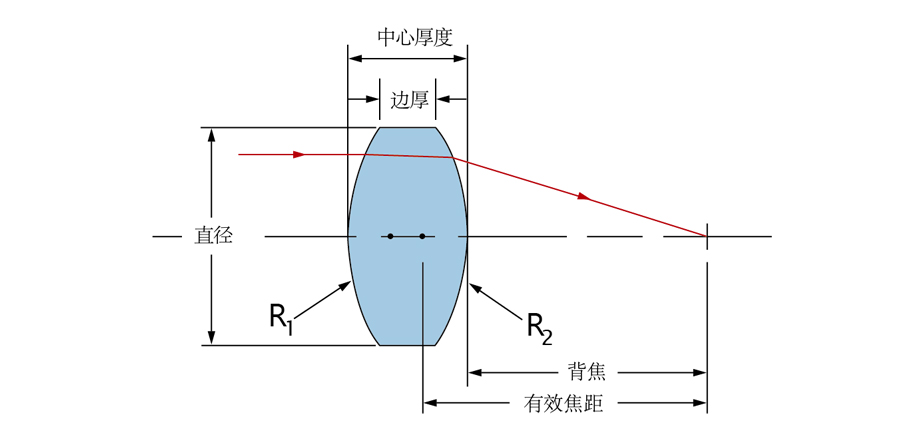

技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=100.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 98.6 直径D(mm) 25.40 中心厚度Tc(mm) 3.90 边厚Te(mm) 2.00 R1=R2(mm) 86.20 焦距EFL(mm) 100.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-025-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=25.40mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 21.2 直径D(mm) 25.40 中心厚度Tc(mm) 11.00 边厚Te(mm) 2.00 R1=R2(mm) 20.20 焦距EFL(mm) 25.40 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-040
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=40.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 38.9 直径D(mm) 12.70 中心厚度Tc(mm) 3.20 边厚Te(mm) 2.00 R1=R2(mm) 34.20 焦距EFL(mm) 40.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-200
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=200.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 199.0 直径D(mm) 25.40 中心厚度Tc(mm) 2.90 边厚Te(mm) 2.00 R1=R2(mm) 173.10 焦距EFL(mm) 200.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-015-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=15.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 12.9 直径D(mm) 12.70 中心厚度Tc(mm) 5.60 边厚Te(mm) 2.00 R1=R2(mm) 12.10 焦距EFL(mm) 15.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-075-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 73.4 直径D(mm) 25.40 中心厚度Tc(mm) 4.50 边厚Te(mm) 2.00 R1=R2(mm) 64.40 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-020-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=20.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 18.4 直径D(mm) 12.70 中心厚度Tc(mm) 4.60 边厚Te(mm) 2.00 R1=R2(mm) 16.60 焦距EFL(mm) 20.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-100
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=100.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 98.6 直径D(mm) 25.40 中心厚度Tc(mm) 3.90 边厚Te(mm) 2.00 R1=R2(mm) 86.20 焦距EFL(mm) 100.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-050

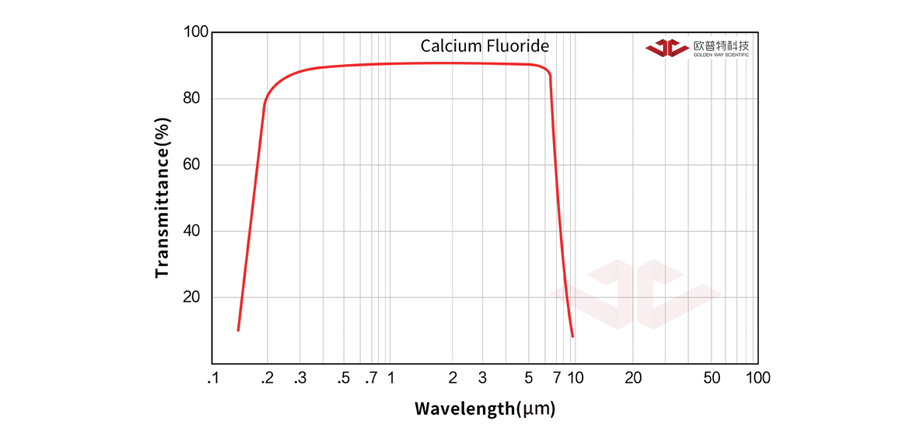

技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=50.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 47.9 直径D(mm) 25.40 中心厚度Tc(mm) 5.90 边厚Te(mm) 2.00 R1=R2(mm) 42.50 焦距EFL(mm) 50.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-050-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=50.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 47.9 直径D(mm) 25.40 中心厚度Tc(mm) 5.90 边厚Te(mm) 2.00 R1=R2(mm) 42.50 焦距EFL(mm) 50.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-015
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=15.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 12.9 直径D(mm) 12.70 中心厚度Tc(mm) 5.60 边厚Te(mm) 2.00 R1=R2(mm) 12.10 焦距EFL(mm) 15.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-040-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=40.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 38.9 直径D(mm) 12.70 中心厚度Tc(mm) 3.20 边厚Te(mm) 2.00 R1=R2(mm) 34.20 焦距EFL(mm) 40.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-012-020
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=12.70mm F=20.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 18.4 直径D(mm) 12.70 中心厚度Tc(mm) 4.60 边厚Te(mm) 2.00 R1=R2(mm) 16.60 焦距EFL(mm) 20.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-025
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=25.40mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 21.2 直径D(mm) 25.40 中心厚度Tc(mm) 11.00 边厚Te(mm) 2.00 R1=R2(mm) 20.20 焦距EFL(mm) 25.40 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-075
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=75.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) 73.4 直径D(mm) 25.40 中心厚度Tc(mm) 4.50 边厚Te(mm) 2.00 R1=R2(mm) 64.40 焦距EFL(mm) 75.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL52-025-200-IR1
技术参数光谱曲线图技术服务 CaF₂双凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) 199.0 直径D(mm) 25.40 中心厚度Tc(mm) 2.90 边厚Te(mm) 2.00 R1=R2(mm) 173.10 焦距EFL(mm) 200.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
