楔形棱镜简介

　　楔形窗口(棱镜)通常用于将入射光束按一定的偏转角偏转到指定的方向。当成对使用时，通过两个光楔的相对旋转，出射光束可定位于一个以入射光束为轴线的角锥体内任意方向。鑫视科科技提供不镀膜、镀增透膜的H-K9L 楔形棱镜。增透膜选项包括 VIS、NIR 及 SWIR。

楔形棱镜特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/10 @ 633 nm
角度误差: ±30秒	表面光洁度: 40/20
直径误差: +0.0/-0.1mm	厚度公差：±0.2mm
倒边: 0.2~0.5mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SW15-025-010
高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜精退火K9光学玻璃
	SW15-025-005
高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜精退火K9光学玻璃
	SW15-025-020
高精度楔形棱镜 D=25.00mm T=3.00mm 无镀膜精退火K9光学玻璃
	SW15-025-080-SWIR

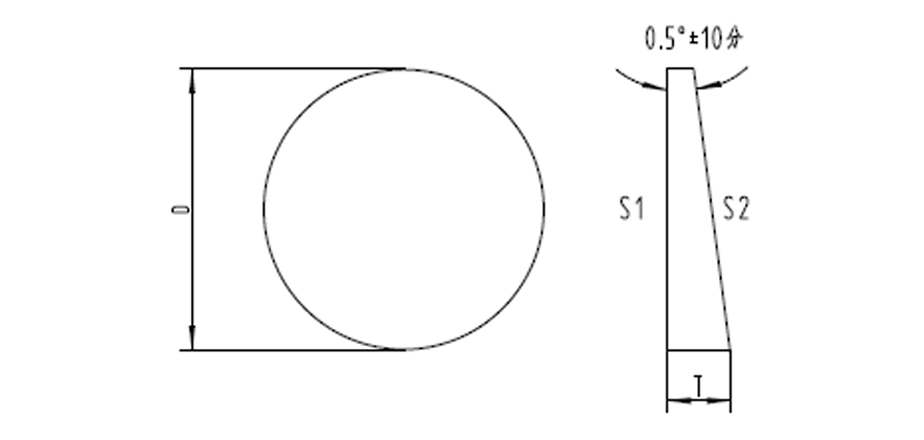

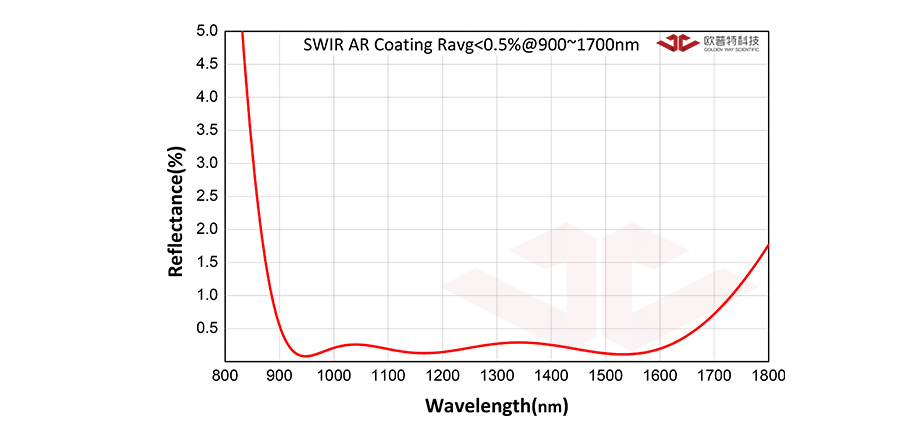

技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 8.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 14° 51’ 屈光度 14.05
	SW15-025-020-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 2.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 3° 52’ 屈光度 3.49
	SW15-025-005-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 0.5° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 0° 58’ 屈光度 0.87
	SW15-025-040-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 4.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 7° 41’ 屈光度 7.00
	SW15-025-060-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 6.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 11° 21’ 屈光度 10.51
	SW15-025-010-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 1.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 1° 56’ 屈光度 1.74
	SW15-025-100-SWIR
技术参数光谱曲线图技术服务高精度楔形棱镜 D=25.00mm T=3.00mm SWIR增透膜 @900~1700nm 精退火K9光学玻璃直径D(mm) 25.00 薄边厚度(mm) 3.00 镀膜 SWIR增透膜 @900~1700nm 材料精退火H-K9L光学玻璃直径误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 表面面型波长/10 @633nm 光束偏转角@633nm 10.0° 表面光洁度 40/20 倒边 0.2-0.5mmX45° 角度误差 ±30秒 RoHS 符合标准楔角 18° 08’ 屈光度 17.63
