宽带介质球面高反镜350~400nm简介

　　平凹球面反射镜的反射面为球面的一部分，平行入射光线经球面反射可以汇聚到一点，具有正的焦距。平凹球面反射镜的焦距为球面曲率半径的一半。鑫视科科技提供不镀膜、镀反射膜的球面反射镜，反射膜选项包括普通保护性铝膜、保护性紫外反射铝膜、保护性银膜、保护性金膜和多种介质高反膜。

350~400nm特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/4 @ 633 nm
定心误差：小于3分	反射面光洁度: 40/20~60/40
背面：细磨或检验性抛光	尺寸误差：+0.0/-0.1mm
厚度公差：±0.2mm	焦距公差: ±2%
倒边: 保护性倒边0.2~0.5mmX45°	镀膜：见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SM13-12SQ-020-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=12.50mm Y=12.50mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 20.00 半径(mm) 40.00 Tc(mm) 3.00 Te(mm) 3.49 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-025-020-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=20.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 75.00 半径(mm) 150.00 Tc(mm) 3.00 Te(mm) 3.13 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-012-030-D01

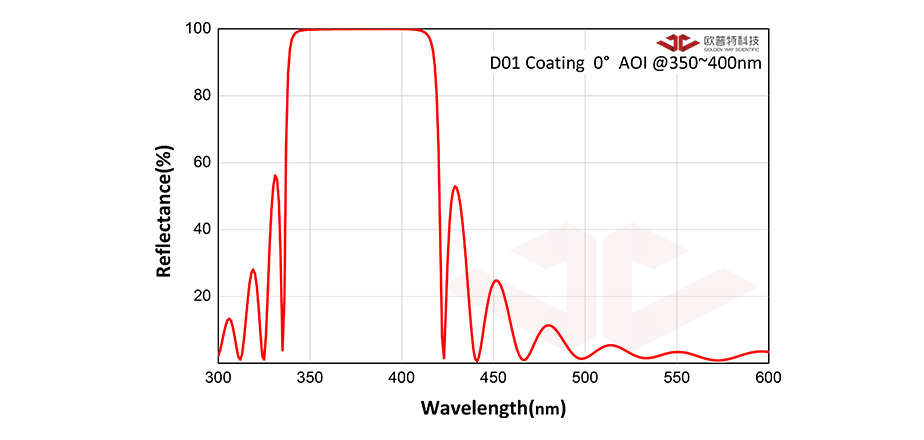

技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=12.50mm f=30.00mm介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 30.00 半径(mm) 60.00 Tc(mm) 3.00 Te(mm) 3.33 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-12SQ-040-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=12.50mm Y=12.50mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 40.00 半径(mm) 80.00 Tc(mm) 3.00 Te(mm) 3.24 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-075-075-D01

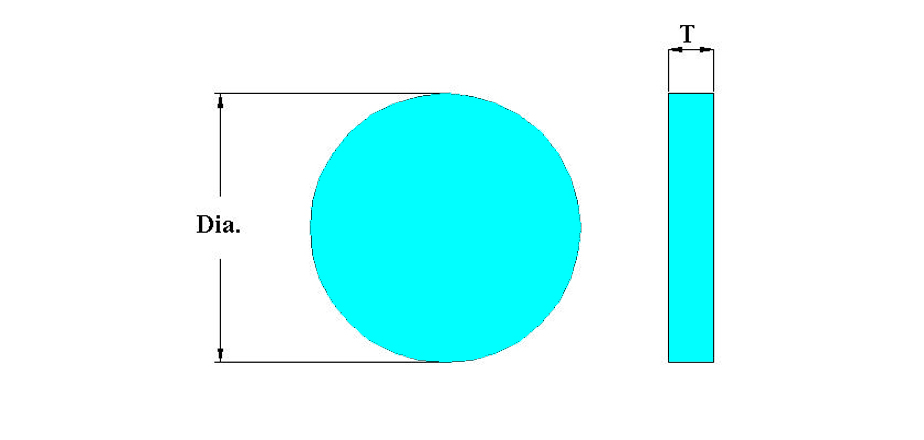

技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=75.00mm f=75.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ75.00 焦距(mm) 75.00 半径(mm) 150.00 Tc(mm) 9.00 Te(mm) 13.76 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-12SQ-005-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=12.50mm Y=12.50mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 5.00 半径(mm) 10.00 Tc(mm) 3.00 Te(mm) 5.19 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-050-300-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=300.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.00 焦距(mm) 300.00 半径(mm) 600.00 Tc(mm) 9.00 Te(mm) 9.52 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-050-200-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=200.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.00 焦距(mm) 200.00 半径(mm) 400.00 Tc(mm) 9.00 Te(mm) 9.78 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-025-200-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=25.00mm f=200.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.00 焦距(mm) 200.00 半径(mm) 400.00 Tc(mm) 6.00 Te(mm) 6.20 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-012-005-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=12.50mm f=5.00mm介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 5.00 半径(mm) 10.00 Tc(mm) 3.00 Te(mm) 5.19 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-25SQ-150-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=25.00mm Y=25.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 150.00 半径(mm) 300.00 Tc(mm) 6.00 Te(mm) 6.26 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-050-050-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=50.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.00 焦距(mm) 50.00 半径(mm) 100.00 Tc(mm) 9.00 Te(mm) 12.18 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-012-035-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=12.50mm f=35.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.50 焦距(mm) 35.00 半径(mm) 70.00 Tc(mm) 3.00 Te(mm) 3.28 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-050-075-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=75.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.00 焦距(mm) 75.00 半径(mm) 150.00 Tc(mm) 9.00 Te(mm) 11.10 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-25SQ-200-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=50.00mm f=50.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 200.00 半径(mm) 400.00 Tc(mm) 6.00 Te(mm) 6.20 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-25SQ-250-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=25.00mm Y=25.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.00x25.00 焦距(mm) 250.00 半径(mm) 500.00 Tc(mm) 6.00 Te(mm) 6.16 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-12SQ-050-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=12.50mm Y=12.50mm介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 50.00 半径(mm) 100.00 Tc(mm) 3.00 Te(mm) 3.20 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-12SQ-010-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=12.50mm Y=12.50mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.50x12.50 焦距(mm) 10.00 半径(mm) 20.00 Tc(mm) 3.00 Te(mm) 4.00 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-50SQ-300-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 X=50.00mm Y=50.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 50.00x50.00 焦距(mm) 300.00 半径(mm) 600.00 Tc(mm) 9.00 Te(mm) 9.52 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
	SM13-075-100-D01
技术参数光谱曲线图技术服务 K9平凹球面反射镜 D=75.00mm f=10.00mm 介质高反—D01 @350~400nm 精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ75.00 焦距(mm) 100.00 半径(mm) 200.00 Tc(mm) 9.00 Te(mm) 12.55 镀膜 0°入射介质高反膜@350-400nm 材料精退火H-K9L光学玻璃表面面型波长/4 @ 633 nm 定心误差＜3分反射面光洁度 60/40 背面细磨或检验性抛光尺寸误差(mm) +0.0/-0.1 厚度公差(mm) ±0.2 焦距公差(mm) ±2% 倒边保护性倒边0.2~0.5mmX45°
