激光多普勒测振仪简介

产品介绍：

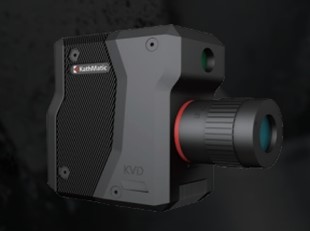

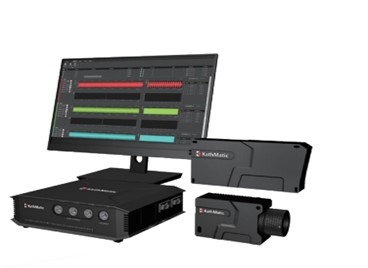

 全新一代 KVD/KVA系列 激光测振仪

   KVD/KVA系列红外激光测振仪是木木西里自主研发的第二代多普勒测振仪器，在第一代产品的基础上，升级了更高质量的激光模组、更多镀膜的光学镜头、更加高效的散热结构、更加高速的信号端口以及更加丰富的通讯配置，使得仪器在极端环境中的稳定性和易用性进一步提升。并且拥有了超高采样速率：≤10MHz；超小外形尺寸：85×26×54mm；超高测量精度：0.03nm@20kHz；超长测量距离：0.05~100m。

   仪器基于多普勒原理，以1550nm波长的红外激光为测量介质，可非接触、远距离地采集目标振动信号。KV系列激光多普勒测振仪技术领先、参数优异、运行稳定、小巧便携，是超声领域、模态试验、疲劳试验、在线质量检测、机械结构健康监测的理想辅助仪器。

参数表：

功能点：

KV产品亮点：

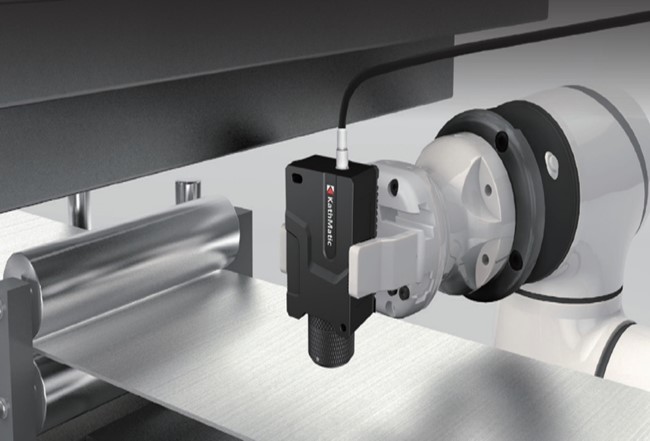

超小外形尺寸：为适应狭窄空间条件下的安装要求，产品设计追求高集成度，KV可集成于协作机械臂末端，轻松进入狭窄空间进行测量。

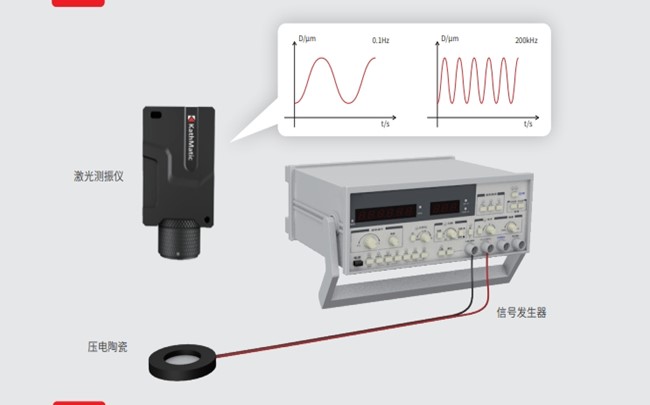

超高采样速率：激光测振仪能以最高10MHz的速率采集目标振动信号，可以轻松应对极低频与极高频的测量场景。

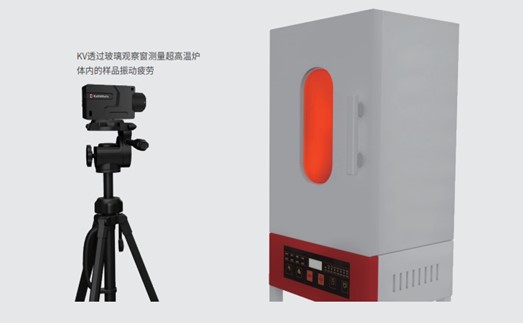

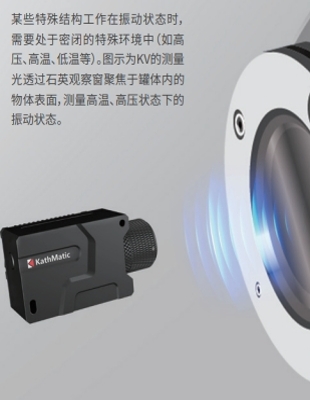

 红外激光模组：采用1550nm波长的红外测量激光，有效避开了发热体和环境光的发光波长，保证高信噪比。KV透过玻璃观察窗测量超高温炉体内的样品振动疲劳。

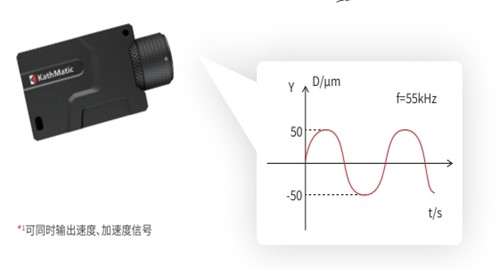

直接直接位移测量：采用多普勒位移原理，可直接测量法向位移*1 ，在关注位移的场景中保证更优的精度，例如超声刀振幅和疲劳应变等。*1 可同时输出速度、加速度信号

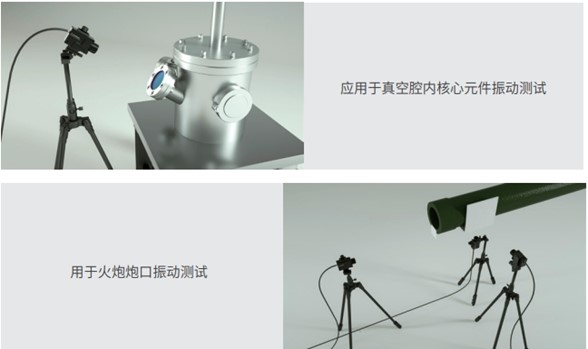

非接触式测量：传统测振手段无法应用的场景(如真空环境、破坏性试验环境等),非接触式测量方法易用且耐用。

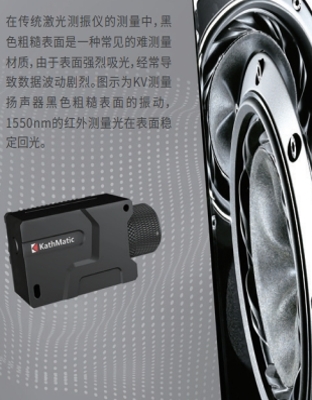

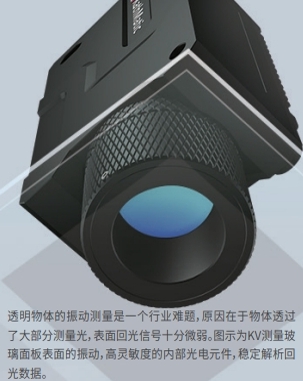

测量稳定、数据精确：KV内部的光电转换器具有极高的灵敏度，只需少量的反射光即可完成信号解析，这就使得KV对于被测物体的表面质量要求不高。无论是透明表面还是吸光表面，都可以使用KV进行精准且稳定的振动测试。

KVD/KVA全系列系统配置：

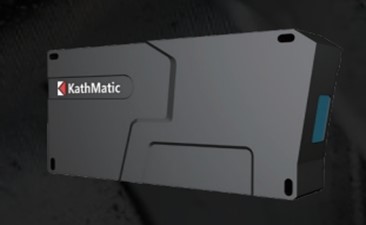

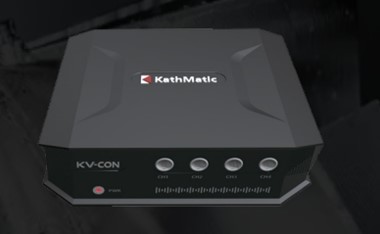

控制器KV-CON 支持任意型号的KV测头混合采样     支持四通道扩展 支持外部信号触发与多通道触发 采用全金属航空插头，即插即用

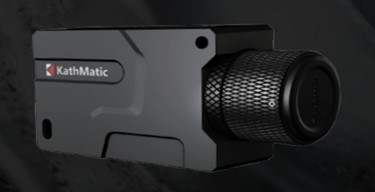

KVA-4525S 模拟电压输出，易于扩展 10m/s速度量程 0.05-0.2m短焦距测量
KVD-4525L 全数字量输出，抗干扰 10m/s速度量程 0.2-100m长焦距测量
KVD-4525R 全数字量输出，抗干扰 10m/s速度量程 0.2-5m长焦距测量，带指示红光
KVA-4525L 模拟电压输出，易于扩展 10m/s速度量程 0.2~100m长焦距测量

采集与分析功能：

1.      设备连接与配置：可勾选激活任意通道，多通道参数分别配置，数据采集非常灵活。

2.      数据按需存储：可灵活设置数据保存的起始时间与终止时间，也可通过外部触发的方式实现数据保存的自动控制。

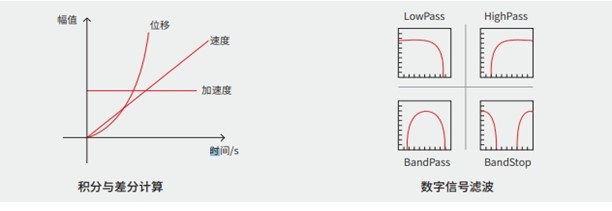

3.      数据灵活导出：原始位移、速度、加速度、采样率数据可灵活导出，方便用户使用 matlab、origin等软件进行信号处理、科研绘图。

4.      时域实时显示：实时刷新振幅、速度、加速度随时间的变化状态，超高设备采样率，即便是瞬时的异常振动也会被记下来。

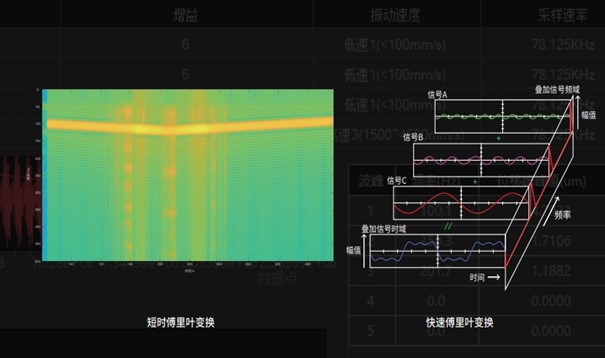

5.      频域实时显示：实时进行傅里叶变换，自动捕捉频谱尖峰的信息，用于监测频率成分的变化，也可用于扫频法、敲击法测量固有频率的试验。

行业应用：

1.工业在线质量检测：零部件生产质量检测；电气件质量检测；3C电子振动检测。

2.超声辅助加工：超声刀具频率振幅检测；超声刀具研发。

3.功率超声：超声焊接、超声切割振动检测；超声冶金、超声清洗振动检测。

4.压电材料与结构：不同激励下材料的振幅；超声电机振动检测；精密驱动振动检测。

5.汽车：NVH测试；固有频率测量；轮毂测试。

6.航空发动机：高温部件振动测试；轴系振动测试；叶片固有频率测量。

7.航空器：机翼固有频率测量；起落架固有频率测量；机身振动测试。

8.航天：惯导系统振动检测；陀螺仪振动测试。

9.管道：振动状态检测；固有频率测量。

10.电气：电气绝缘子振动分析；电气开关质量检测。

11.动力机械：齿轮箱振动检测；轴系跳动测量；轴承振动测量。

12.电机：轴系跳动测量；机身振动测量。

13.压缩机：空调振动测量；冰箱振动测量。

14.半导体：MEMS器件振动检测；半球谐振陀螺振动检测。

15.医疗超声刀：超声手术刀振动检测；超声骨刀振动检测；超声洁牙刀振动检测。

16.振动试验：固有频率测试；抗振性能测试；隔振性能测试。

产品对比：

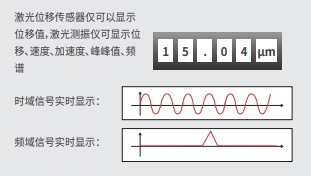

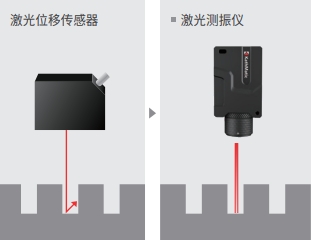

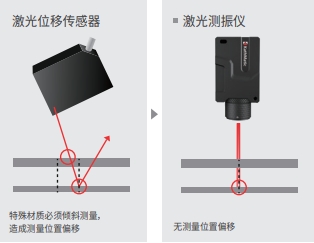

对比激光位移传感器

1.台阶、深孔测量无死角	2.透明体、镜面体可正确测量

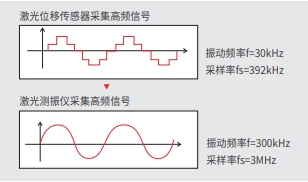

3.直观呈现时域与频域信息	4.高采样率,准确还原时域波形

外形尺寸：

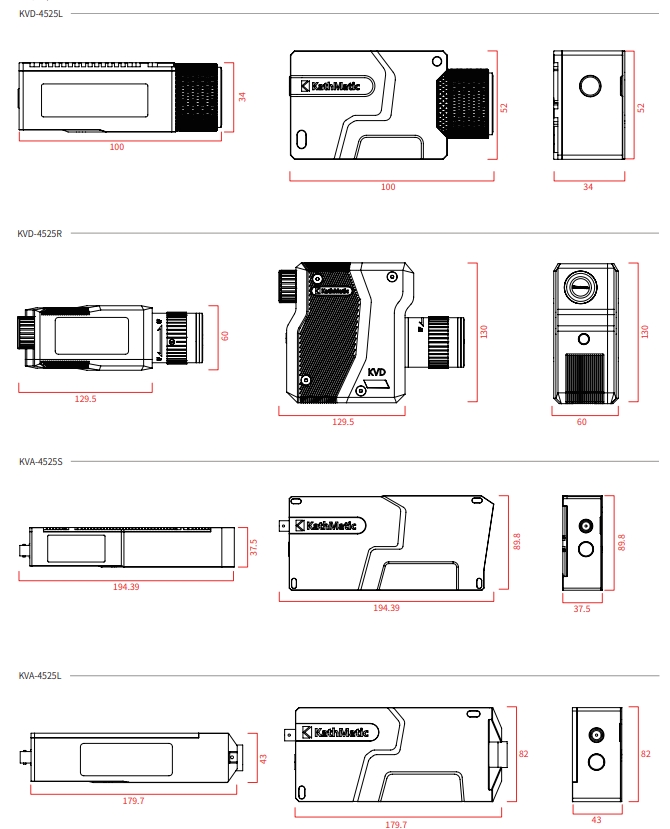

主机/单位mm

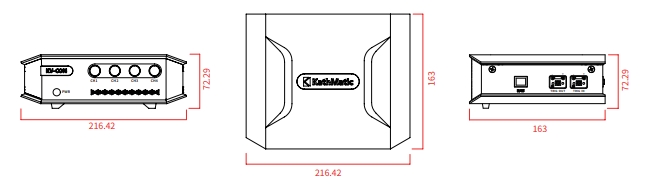

控制器KV-CON

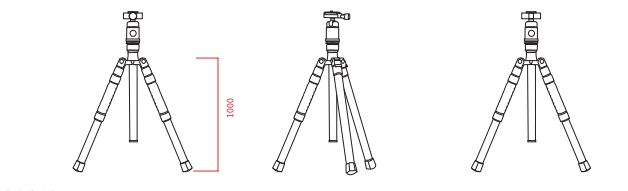

三脚架 /单位mm

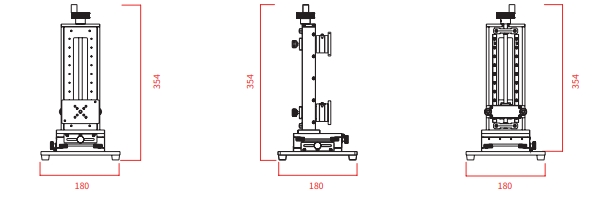

四自由度位移台/单位mm
