UV熔融石英双凸透镜简介

　　双凸透镜的特点是焦距为正，由两个相等半径的凸面组成。常用于成像中继系统以及在有限共轭距离下的物体成像。共轭比越大，产生的像差就越大。

UV熔融石英双凸透镜特征

材料: 紫外熔融石英	焦距误差(EFL)：±2%
设计波长：587.6nm	透镜定心误差: 3分
直径误差：+0.0/-0.1mm	表面光洁度: 40/20
中心厚度误差: ±0.2mm	倒边 : 0.2mmX45°
面型不规则：波长/4@632.8nm	镀膜 : 见产品列表

产品列表

展开	产品型号	直径D(mm)	焦距EFL(mm)	镀膜
	SL22-006-016-测试	10.0x10.0	12.7	未镀膜
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=6.00mm F=16.00mm 未镀膜熔融石英材料精退火H-K9L光学玻璃设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° 镀膜未镀膜直径D(mm) 3.00 焦距EFL(mm) 10.00 背焦BFL(mm) 8.88 半径 R1(mm) 5.17 中心厚度Tc(mm) 1.70 边缘厚度Te(mm) 1.48 适用的透镜安装环 N/A RoHS 符合标准
	SL22-010-010-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=10.00mm F=10.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 10.00 焦距EFL(mm) 10.00 背焦BFL(mm) 8.18 R1=R2(mm) 8.34 中心厚度Tc(mm) 4.83 边缘厚度Te(mm) 1.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35032-LM100-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-025-300-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=25.40mm F=300.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40 焦距EFL(mm) 300.00 背焦BFL(mm) 298.94 R1=R2(mm) 274.60 中心厚度Tc(mm) 3.09 边缘厚度Te(mm) 2.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-250-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=250.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 250.00 背焦BFL(mm) 248.00 R1=R2(mm) 229.10 中心厚度Tc(mm) 5.80 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-150-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=150.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 150.00 背焦BFL(mm) 147.30 R1=R2(mm) 136.80 中心厚度Tc(mm) 7.80 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-075-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=75.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 75.00 背焦BFL(mm) 70.60 R1=R2(mm) 67.00 中心厚度Tc(mm) 12.50 边缘厚度Te(mm) 2.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-016-016-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=16.00mm F=16.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 16.00 焦距EFL(mm) 16.00 背焦BFL(mm) 13.50 R1=R2(mm) 13.523 中心厚度Tc(mm) 6.70 边缘厚度Te(mm) 1.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35028-LM160-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-025-100-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=25.40mm F=100.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40 焦距EFL(mm) 100.00 背焦BFL(mm) 98.69 R1=R2(mm) 91.09 中心厚度Tc(mm) 3.78 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-1000-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=1000.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 1000.00 背焦BFL(mm) 998.70 R1=R2(mm) 919.60 中心厚度Tc(mm) 3.70 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-200-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=200.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 200.00 背焦BFL(mm) 197.70 R1=R2(mm) 183.00 中心厚度Tc(mm) 6.50 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-025-025-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=25.40mm F=25.40mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40 焦距EFL(mm) 25.40 背焦BFL(mm) 21.60 R1=R2(mm) 21.55 中心厚度Tc(mm) 10.28 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-012-012-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=12.70mm F=12.70mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 12.70 焦距EFL(mm) 12.70 背焦BFL(mm) 10.31 R1=R2(mm) 10.54 中心厚度Tc(mm) 6.26 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-025-060-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=25.40mm F=61.80mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40 焦距EFL(mm) 61.80 背焦BFL(mm) 60.39 R1=R2(mm) 56.00 中心厚度Tc(mm) 3.96 边缘厚度Te(mm) 1.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-100-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=100.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 100.00 背焦BFL(mm) 96.40 R1=R2(mm) 90.40 中心厚度Tc(mm) 3.00 边缘厚度Te(mm) 2.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-012-015-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=12.70mm F=15.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 12.70 焦距EFL(mm) 15.00 背焦BFL(mm) 13.04 R1=R2(mm) 12.86 中心厚度Tc(mm) 5.36 边缘厚度Te(mm) 2.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35030-LM127-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-015-015-UV	--	--	--

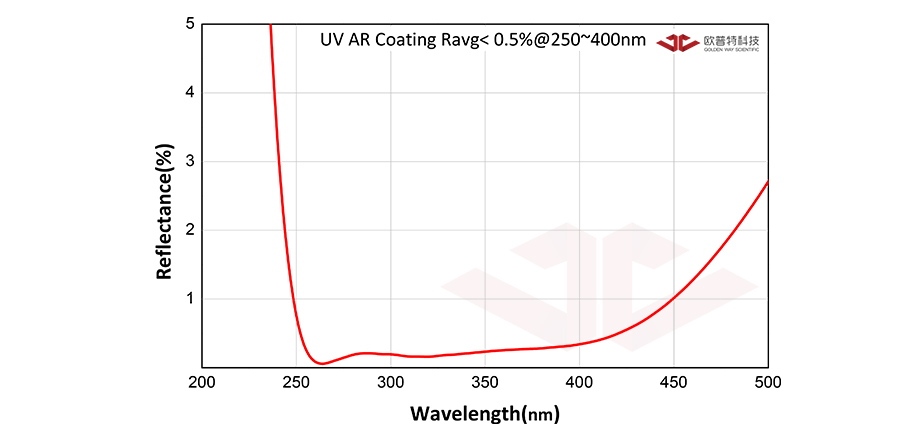

技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=15.00mm F=15.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 15.00 焦距EFL(mm) 15.00 背焦BFL(mm) 13.09 R1=R2(mm) 12.91 中心厚度Tc(mm) 5.40 边缘厚度Te(mm) 0.60 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 N/A 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-004-004-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=4.00mm F=4.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 4.00 焦距EFL(mm) 4.00 背焦BFL(mm) 2.81 R1=R2(mm) 3.12 中心厚度Tc(mm) 2.96 边缘厚度Te(mm) 1.50 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35036-LM040-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-050-300-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=50.80mm F=300.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 50.80 焦距EFL(mm) 300.00 背焦BFL(mm) 298.20 R1=R2(mm) 275.20 中心厚度Tc(mm) 5.40 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35001-LM508-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-006-016	--	--	--

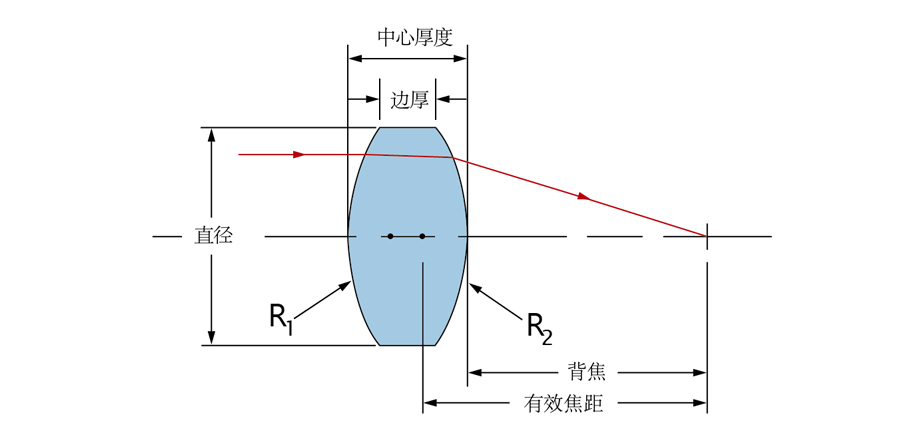

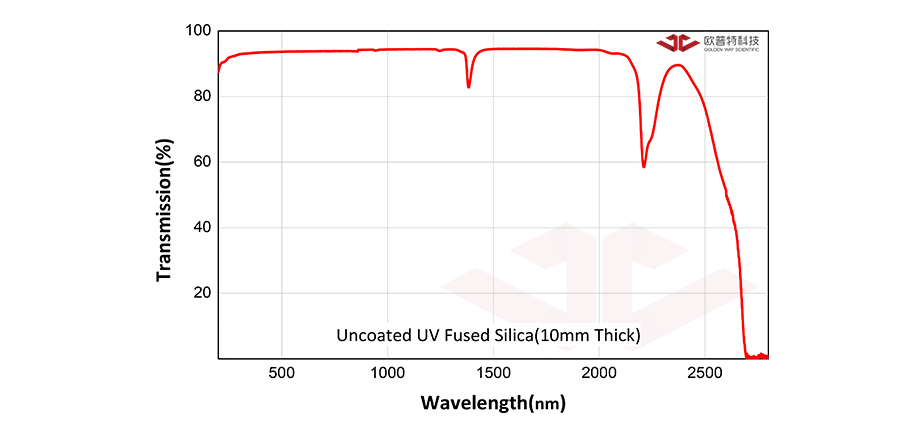

技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=6.00mm F=16.00mm 未镀膜熔融石英直径D(mm) 6.00 焦距EFL(mm) 16.00 背焦BFL(mm) 15.44 R1=R2(mm) 14.42 中心厚度Tc(mm) 1.63 边缘厚度Te(mm) 1.00 镀膜未镀膜材料紫外熔融石英适用的透镜安装环 PN35034-LM063-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL22-025-500-UV	--	--	--
技术参数光谱曲线图技术服务紫外熔融石英双凸透镜 D=25.40mm F=500.00mm Ravg<0.5% @250~400nm 熔融石英直径D(mm) 25.40 焦距EFL(mm) 500.00 背焦BFL(mm) 498.84 R1=R2(mm) 457.93 中心厚度Tc(mm) 3.35 边缘厚度Te(mm) 3.00 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英适用的透镜安装环 PN35019-LM254-S 设计波长 587.6nm 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL)/label> ±2% 透镜定心误差 3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
