透射光栅分光片简介

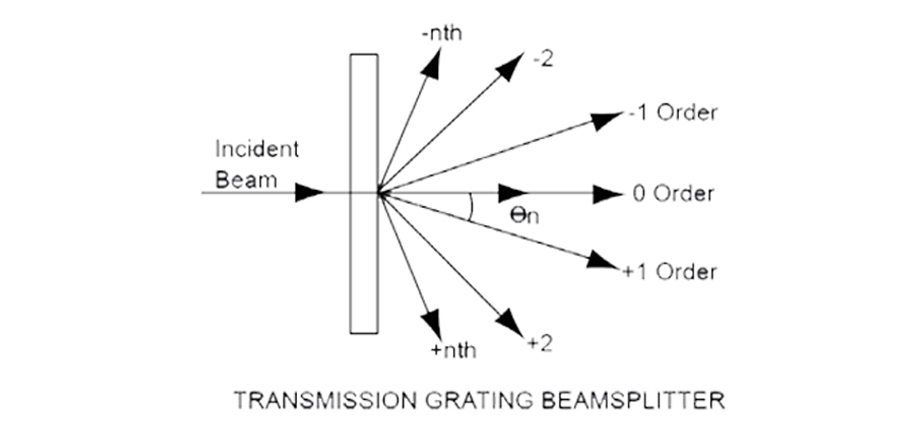

　　透射式光栅分光片通常用于 He-Ne 激光束的分光和可见范围内多条激光的分离。透射的光束被衍射为多阶。透射光栅分光片由在抛光玻璃基底上镀的与之折射率相匹配的环氧树脂复制层所构成，以此获得更高的总衍射效率。这些分束器专门设计用于 He-Ne 激光器分光。

透射光栅分光片特征

光栅基片材料: B270	表面光洁度：60/40
尺寸公差：± 0.5 mm	厚度公差：3 ± 0.2 mm
效率： 45%~ 65% @峰值波长	有效孔径：90%
损伤阈值：350mJ/cm² @200ns脉冲激光，40W/cm² (CW)连续激光

产品列表

展开	产品型号	单价	库存状态	购物车
	SGR05-2525-1128
技术参数技术服务光栅分光元件透射光栅分光片尺寸=25.00x25.00x9.50mm 刻线数=110 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 25x25x3 刻线数(l/mm) 110 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 25 He-Ne衍射级典型分布@632.8nm(%) -0级 28 He-Ne衍射级典型分布@632.8nm(%) 1级 25 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-1313-9245
技术参数技术服务光栅分光元件透射光栅分光片尺寸=12.70x12.70x6.00mm 刻线数=92 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 12.7x12.7x3 刻线数(l/mm) 92 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 20 He-Ne衍射级典型分布@632.8nm(%) -0级 45 He-Ne衍射级典型分布@632.8nm(%) 1级 20 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-1313-8025
技术参数技术服务光栅分光元件透射光栅分光片尺寸=12.70x12.70x6.00mm 刻线数=80 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 12.7x12.7x3 刻线数(l/mm) 80 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 5 He-Ne衍射级典型分布@632.8nm(%) -1级 25 He-Ne衍射级典型分布@632.8nm(%) -0级 25 He-Ne衍射级典型分布@632.8nm(%) 1级 25 He-Ne衍射级典型分布@632.8nm(%) 2级 5 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-1313-7041
技术参数技术服务 SGR05-1313-7041 光栅分光元件透射光栅分光片尺寸=12.70x12.70x6.00mm 刻线数=70 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 12.7x12.7x3 刻线数(l/mm) 70 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 - He-Ne衍射级典型分布@632.8nm(%) -0级 41 He-Ne衍射级典型分布@632.8nm(%) 1级 32 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-2525-9245
技术参数技术服务光栅分光元件透射光栅分光片尺寸=25.00x25.00x9.50mm 刻线数=92 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 25x25x3 刻线数(l/mm) 92 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 20 He-Ne衍射级典型分布@632.8nm(%) -0级 45 He-Ne衍射级典型分布@632.8nm(%) 1级 20 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-2525-7041
技术参数技术服务光栅分光元件透射光栅分光片尺寸=25.00x25.00x9.50mm 刻线数=70 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 25x25x3 刻线数(l/mm) 70 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 - He-Ne衍射级典型分布@632.8nm(%) -0级 41 He-Ne衍射级典型分布@632.8nm(%) 1级 32 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-1313-1128
技术参数技术服务光栅分光元件透射光栅分光片尺寸=12.70x12.70x6.00mm 刻线数=110 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 12.7x12.7x3 刻线数(l/mm) 110 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 - He-Ne衍射级典型分布@632.8nm(%) -1级 25 He-Ne衍射级典型分布@632.8nm(%) -0级 28 He-Ne衍射级典型分布@632.8nm(%) 1级 25 He-Ne衍射级典型分布@632.8nm(%) 2级 - 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
	SGR05-2525-8025
技术参数技术服务光栅分光元件透射光栅分光片尺寸=25.00x25.00x9.50mm 刻线数=80 B270 效率 45%~ 65% @峰值波长有效孔径 90% 损伤阈值 350mJ/cm2 @200ns 脉冲激光, 40W/cm2(CW)连续激光 RoHS 符合标准尺寸(mm) 25x25x3 刻线数(l/mm) 80 光栅基片材料 B270 He-Ne衍射级典型分布@632.8nm(%) -2级 5 He-Ne衍射级典型分布@632.8nm(%) -1级 25 He-Ne衍射级典型分布@632.8nm(%) -0级 25 He-Ne衍射级典型分布@632.8nm(%) 1级 25 He-Ne衍射级典型分布@632.8nm(%) 2级 5 表面光洁度 60/40° 尺寸公差(mm) ± 0.5 厚度公差(mm) 3±0.2
