氟化钙平凹透镜简介

平凹透镜其中一面为平面，另一面为凹面，常用于透镜的扩束、投影及扩大光学系统焦距。

氟化钙平凹透镜特征

材料: 氟化钙(CaF₂)单晶	设计波长：587.6nm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.1mm
焦距误差(EFL)：±1%	透镜定心误差: ＜3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL53-025-040
CaF₂平凹透镜 D=25.40mm F=-40.00mm 未镀膜氟化钙（CaF₂）
	SL53-012-018-IR1

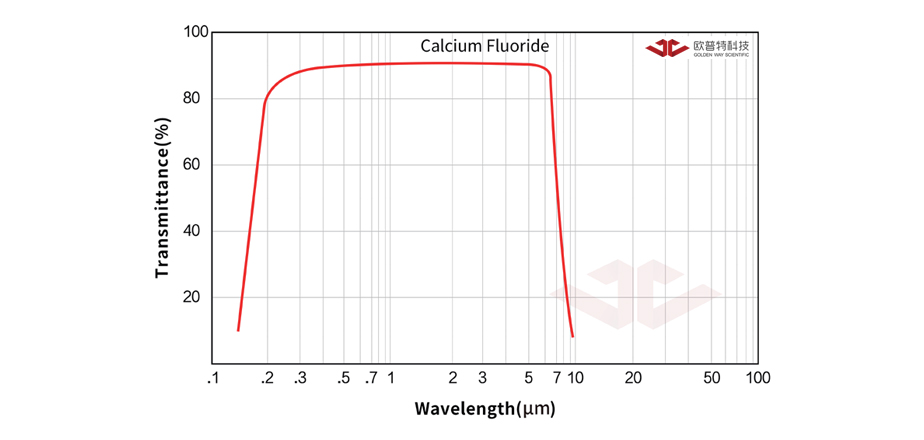

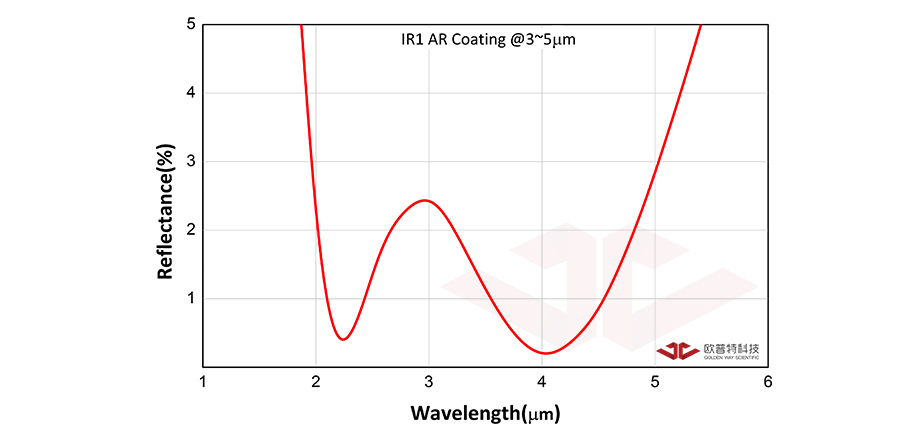

技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=12.70mm F=-18.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -19.4/span> 直径D(mm) 12.70 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 5.30 半径R1(mm) -7.80 焦距EFL(mm) -18.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-075
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-75.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -76.7/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.50/span> 边厚Te(mm) 5.10 半径R1(mm) -32.50 焦距EFL(mm) -75.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-040-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-40.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -41.4/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 7.50 半径R1(mm) -17.40 焦距EFL(mm) -40.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-075-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-75.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -76.7/span> 直径D(mm) 25.40 中心厚度Tc(mm) 2.50/span> 边厚Te(mm) 5.10 半径R1(mm) -32.50 焦距EFL(mm) -75.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-012-025-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=12.70mm F=-25.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -26.7/span> 直径D(mm) 12.70 中心厚度Tc(mm) 2.50/span> 边厚Te(mm) 4.60 半径R1(mm) -10.80 焦距EFL(mm) -25.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-012-025
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=12.70mm F=-25.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -26.7/span> 直径D(mm) 12.70 中心厚度Tc(mm) 2.50/span> 边厚Te(mm) 4.60 半径R1(mm) -10.80 焦距EFL(mm) -25.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-500
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-500.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -502.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 4.00/span> 边厚Te(mm) 4.40 半径R1(mm) -216.90 焦距EFL(mm) -500.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-500-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-500.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -502.8/span> 直径D(mm) 25.40 中心厚度Tc(mm) 4.00/span> 边厚Te(mm) 4.40 半径R1(mm) -216.90 焦距EFL(mm) -500.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-100-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-100.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -102.1/span> 直径D(mm) 25.40 中心厚度Tc(mm) 3.00/span> 边厚Te(mm) 4.90 半径R1(mm) -43.40 焦距EFL(mm) -100.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-200-IR1
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-200.00mm Ravg<1.5% @3~5μm 氟化钙（CaF₂）背焦BFL(mm) -202.4/span> 直径D(mm) 25.40 中心厚度Tc(mm) 3.50/span> 边厚Te(mm) 4.40 半径R1(mm) -86.80 焦距EFL(mm) -200.00 镀膜 Ravg<1.5% @3~5μm 材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-200
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-200.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -202.4/span> 直径D(mm) 25.40 中心厚度Tc(mm) 3.50/span> 边厚Te(mm) 4.40 半径R1(mm) -86.80 焦距EFL(mm) -200.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-025-100
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=25.40mm F=-100.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -102.1/span> 直径D(mm) 25.40 中心厚度Tc(mm) 3.00/span> 边厚Te(mm) 4.90 半径R1(mm) -43.40 焦距EFL(mm) -100.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
	SL53-012-018
技术参数光谱曲线图技术服务 CaF₂平凹透镜 D=12.70mm F=-18.00mm 未镀膜氟化钙（CaF₂）背焦BFL(mm) -19.4/span> 直径D(mm) 12.70 中心厚度Tc(mm) 2.00/span> 边厚Te(mm) 5.30 半径R1(mm) -7.80 焦距EFL(mm) -18.00 镀膜未镀膜材料氟化钙（CaF₂）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.1 设计波长 587.6nm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准
