数字锁相放大器简介

产品名称

斯坦福SR810/SR830单相/双相数字锁相放大器

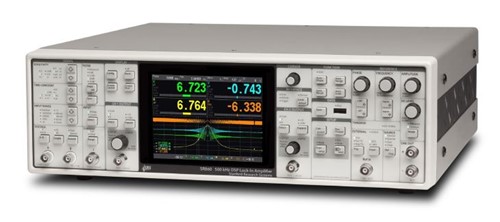

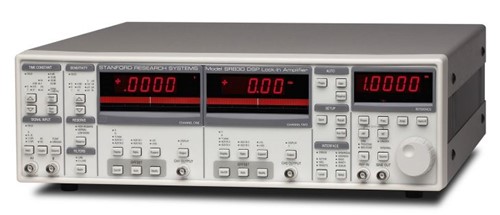

产品图片

▶ SR830可以测量输入频谱信号在参考频率点处

的X，Y，R，θ。

▶ SR810可以测量输入频谱信号在参考频率点处的X，R。

▶ 可以测量电压和电流。

▶ 自带1mHz到102kHz频率范围的正弦信号源频率

合成器做内参考，带TTL同步输出。

▶ 0.01°分辨率的数字相位移动。

▶ 四路模拟输入和四路模拟输出，相当于四路电压

表和电压源。

▶ SR830内部存储器可以存储16k个屏幕显示测量值，

SR810内部存储器可以存储8k个屏幕显示测量值。

▶ 可以存储9套设置到仪器内部非易失内存中，掉电不丢失设置。

▶ 谐波检测，可以检测参考信号的各次谐波处的输入信号分量。

▶ 数字滤波器时间常数10us到30000s。

▶ 自动增益、自动相位、自动偏移、自动动态保留。

▶ 低噪声电流和电压输入

▶ 10MHz时基输入输出

▶ 触摸屏数据显示

▶ 曲线记录，FFT显示

▶ 双参考模式

▶ GPIB，RS232，网络及USB接口

▶ HDMI高清视频输出

▶ 电压输入：单端或差分

▶ 灵敏度：2nV到1V

▶ 电流输入：106或108V/A

▶ 输入阻抗：

    电压：10MΩ+25pF，AC或DC耦合

    电流：1kΩ到虚地

▶ 增益精度：±1%（±0.2%典型值）

▶ 动态保留：>100dB（不用预滤波器）

▶ 电压输入：单端或差分

▶ 量程：1nV到1V（电压输入）

▶ 电压输入范围：10mV到1V

▶ 电流输入范围：1uA到10nA

▶ 最大输入：1V到1uA

▶ 输入阻抗

       电压输入：10MΩ+25pF，AC或DC耦合

       电流输入：1kΩ或100Ω到虚地

▶ 增益精度：±1%（<200kHz）信号幅度必须小于

▶ 输入范围的30%

▶ 噪声（rms）：2.5 nV/√Hz at 1 kHz  (10 mV input range, typ.)

▶ 谐波失真：–80 dB (<100 kHz), –60 dB (>100 kHz)

▶ 共模抑制比：90 dB to 1 kHz (DC coupled),

▶ 动态保留：120dB典型值

解调器

▶ 时间常数： 1 us to 30ks

▶ 低通滤波器：RC滤波器或高级高斯/线性相位滤波器

▶ 滤波器衰减：6, 12, 18 or 24 dB/oct rolloff

▶ 同步滤波器：Available below 4 kHz

信号发生器

▶ 频率范围：1mHz到102kHz

▶ 频率精度：25ppm+35uHz

▶ 频率分辨率：41/2位或0.1mHz（取较大者）

▶ 扭曲：-80dBc（f<10kHz），-70dBc（f>10kHz）在1Vrms幅度

▶ 幅度：0.004到5Vrms到10k欧姆负载（2mV分辨率），50欧姆输出阻抗，50mA最大电流到50Ω负载

▶ 幅度精度：1%

▶ 幅度稳定度：50ppm/℃

▶ 波形：正弦波，TTL波

▶ 频率：1mHz to 500kHz

▶ 输出：单端或差分

▶ 输出阻抗：50 Ω

▶ 幅度：1 nVrms to 2 Vrms (幅度差分到50Ω负载)，使用单端时幅度减半。输出接高阻抗时幅度翻倍。

▶ 幅度分辨率：3位或1 nV,取较大者

▶ 直流偏移：±5 V,差分或共模

▶ 偏移分辨率：3位或0.1 mV,取较大者

▶ 输出限制：±6 V,偏移和幅度之和

▶ 同步：后面板TTL同步输出（通过BlazeX输出口）
