分光棱镜普通分光棱镜简介

　　相比较分光平片而言，分光棱镜的反射及透射光是等光程的，并且不会存在光束平移、鬼像以及干涉的困扰。普通分光棱镜通常应用于对偏振态不敏感场合的能量分光。由于分光膜采用全介质膜层，因而基本不存在光能量的吸收问题。要注意的是，由于这种分光膜本身具有一定的偏振效应，所以出射光是部分偏振状态。

备注：*SCBS1-050-**-***产品面型为：优于波长/4@633nm

普通分光棱镜特征

材料: 精退火 H-K9L 光学玻璃	表面面型(外表面）: 波长/ 10 @ 633 nm
表面光洁度: 60/40	有效孔径：80%
透射光偏移: ±5分	反射光偏移: 90°±5分
尺寸误差: ±0.2mm	倒边: 保护性倒边
镀膜: 斜面分光膜，其余直角面宽带增透
分光比：R/T ±10% 标称带宽内的平均值

产品列表

展开	产品型号	单价	库存状态	购物车
	SCBS1-020-70-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=20.00 R/T=70R/30T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 20.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

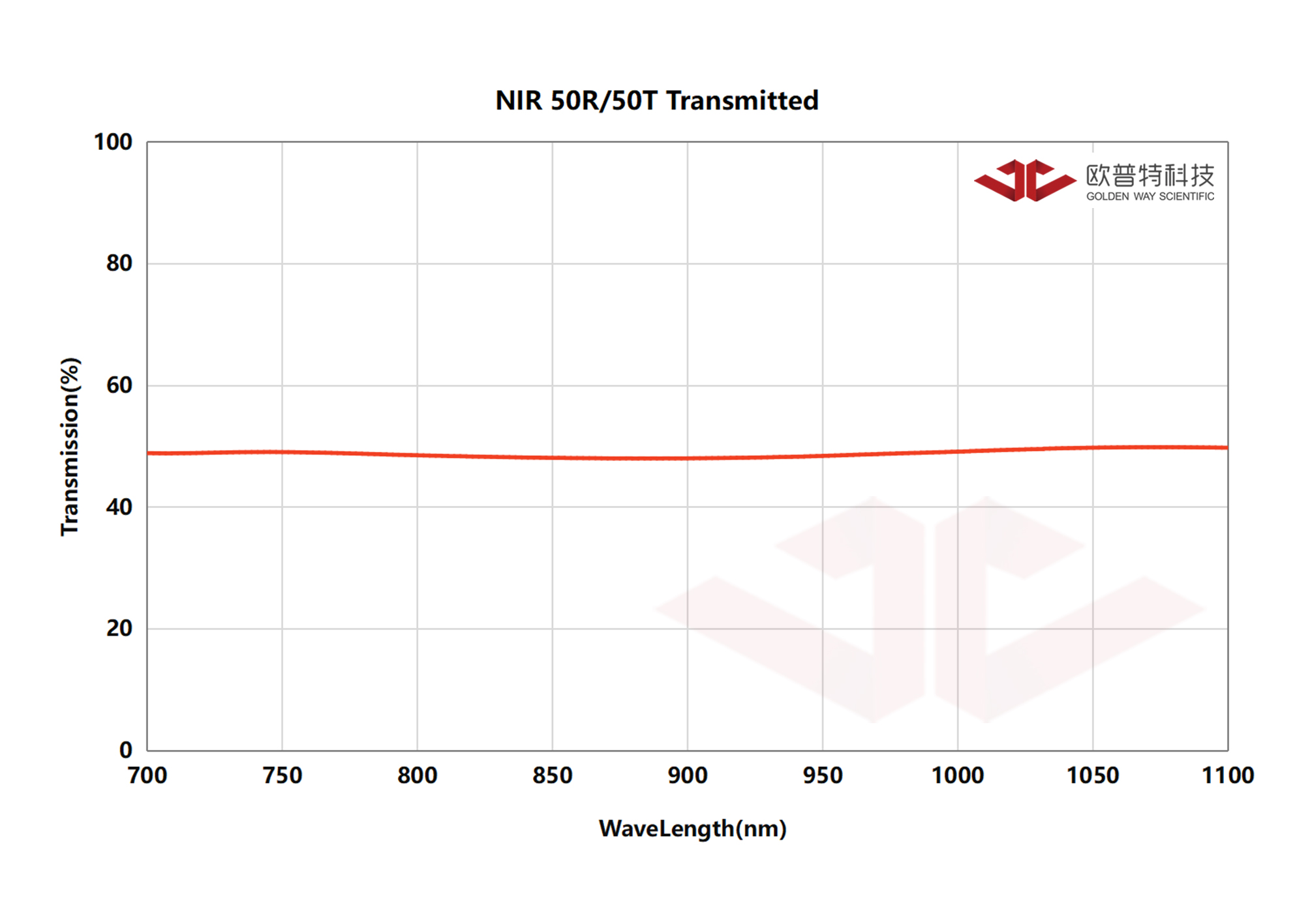

	SCBS1-015-50-NIR
技术参数光谱曲线图普通分光棱镜尺寸=15.00 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 15.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

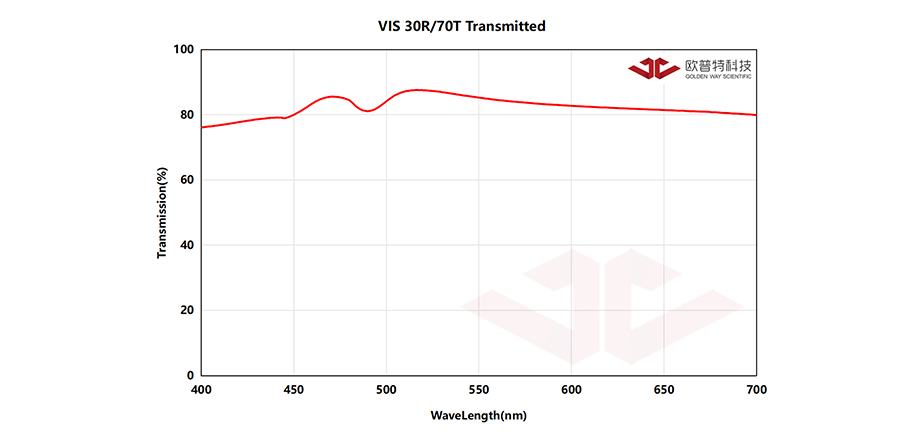

	SCBS1-050-30-VIS
技术参数光谱曲线图普通分光棱镜尺寸=50.00 R/T=30R/70T 波长范围 @400~700nm 精退火K9光学玻璃立方体尺寸 (mm) 50.00 分光比(R/T)±10% 30R/70T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-050-30-NIR
技术参数光谱曲线图普通分光棱镜尺寸=50.00 R/T=30R/70T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 50.00 分光比(R/T)±10% 30R/70T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-015-50-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=15.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 15.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-020-30-VIS
技术参数光谱曲线图普通分光棱镜尺寸=20.00 R/T=30R/70T 波长范围 @400~700nm 精退火K9光学玻璃立方体尺寸 (mm) 20.00 分光比(R/T)±10% 30R/70T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-020-70-VIS
技术参数光谱曲线图普通分光棱镜尺寸=20.00 R/T=70R/30T 波长范围 @400~700nm 精退火K9光学玻璃立方体尺寸 (mm) 20.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

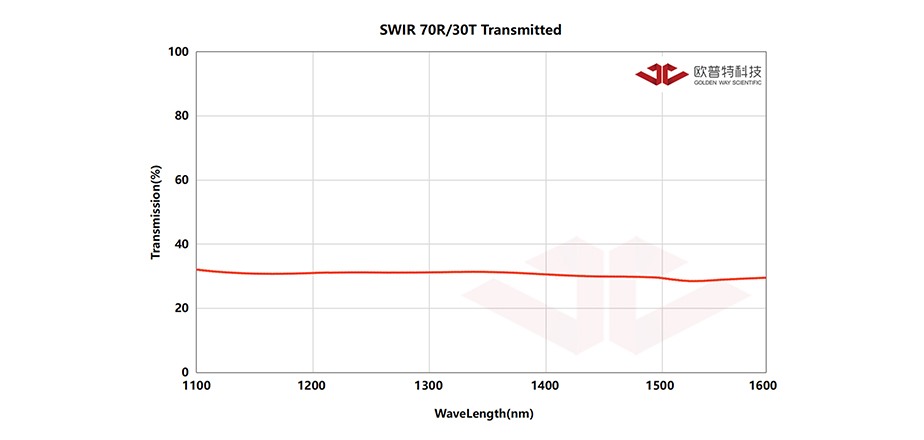

	SCBS1-010-70-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=10.00 R/T=70R/30T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 10.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-025-70-NIR
技术参数光谱曲线图普通分光棱镜尺寸=25.00 R/T=70R/30T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 25.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-005-70-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=5.00 R/T=70R/30T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 5.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-020-50-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=20.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 20.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-010-50-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=10.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 10.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-005-70-NIR
技术参数光谱曲线图普通分光棱镜尺寸=5.00 R/T=70R/30T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 5.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-010-30-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=10.00 R/T=30R/70T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 10.00 分光比(R/T)±10% 30R/70T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

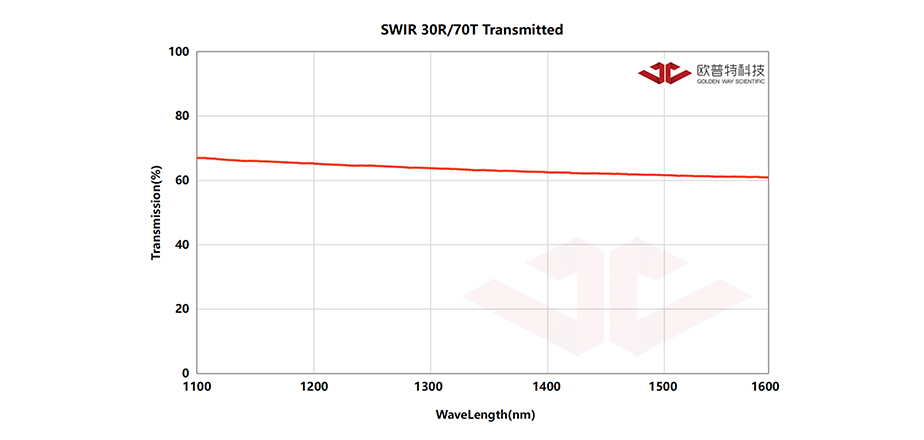

	SCBS1-015-30-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=15.00 R/T=30R/70T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 15.00 分光比(R/T)±10% 30R/70T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-050-50-NIR
技术参数光谱曲线图普通分光棱镜尺寸=50.00 R/T=50R/50T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 50.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

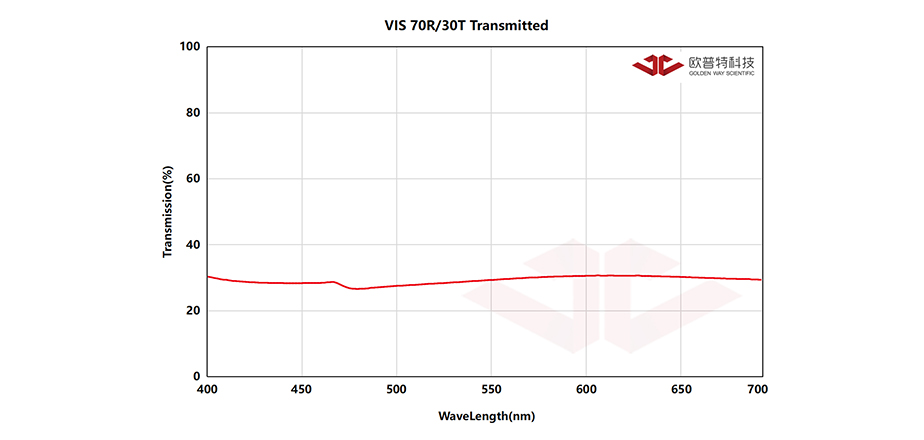

	SCBS1-010-70-VIS
技术参数光谱曲线图普通分光棱镜尺寸=10.00 R/T=70R/30T 波长范围 @400~700nm 精退火K9光学玻璃立方体尺寸 (mm) 10.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @400~700nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
	SCBS1-050-70-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=50.00 R/T=70R/30T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 50.00 分光比(R/T)±10% 70R/30T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

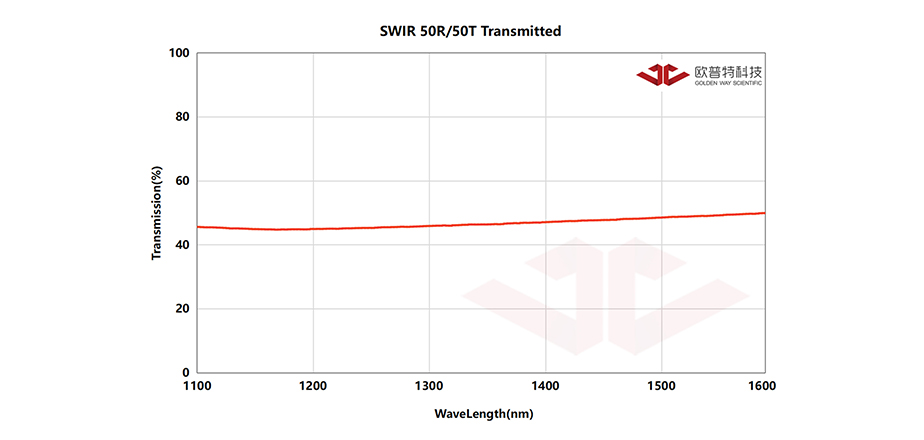

	SCBS1-025-50-SWIR
技术参数光谱曲线图普通分光棱镜尺寸=25.00 R/T=50R/50T 波长范围 @1100~1600nm 精退火K9光学玻璃立方体尺寸 (mm) 25.00 分光比(R/T)±10% 50R/50T 镀膜波长范围 @1100~1600nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准

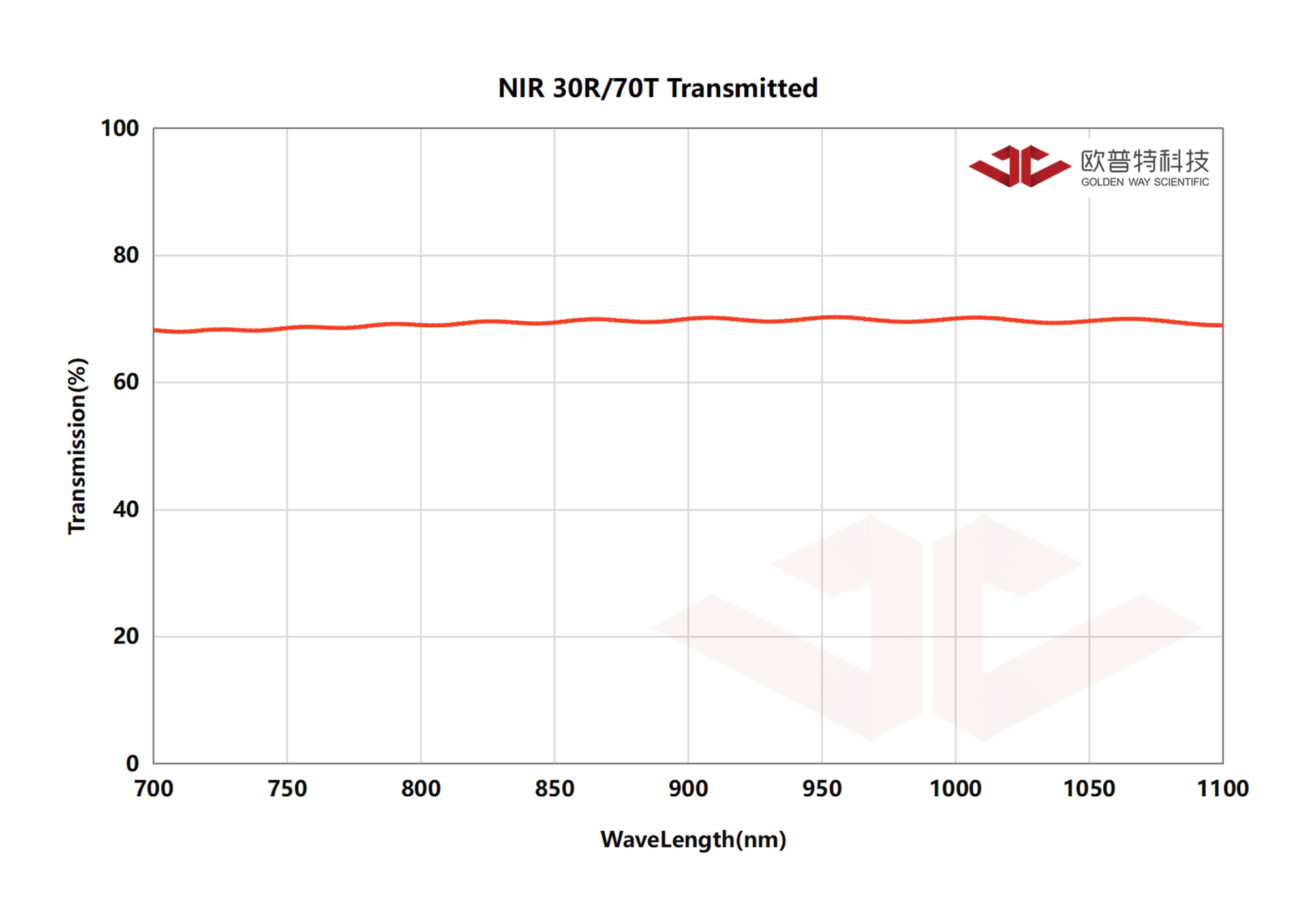

	SCBS1-012-30-NIR
技术参数光谱曲线图普通分光棱镜尺寸=12.50 R/T=30R/70T 波长范围 @700~1100nm 精退火K9光学玻璃立方体尺寸 (mm) 12.50 分光比(R/T)±10% 30R/70T 镀膜波长范围 @700~1100nm 材料精退火K9光学玻璃表面面型 (外表面) 波长/ 10 @ 633 nm 尺寸误差 (mm) ±0.2 有效孔径 80% 透射光偏移 ±5分反射光偏移 90°±5分表面光洁度 60/40 倒边保护性倒边镀膜说明斜面分光膜，其余直角面宽带增透 RoHS 符合标准
