硅(Si)平凸透镜简介

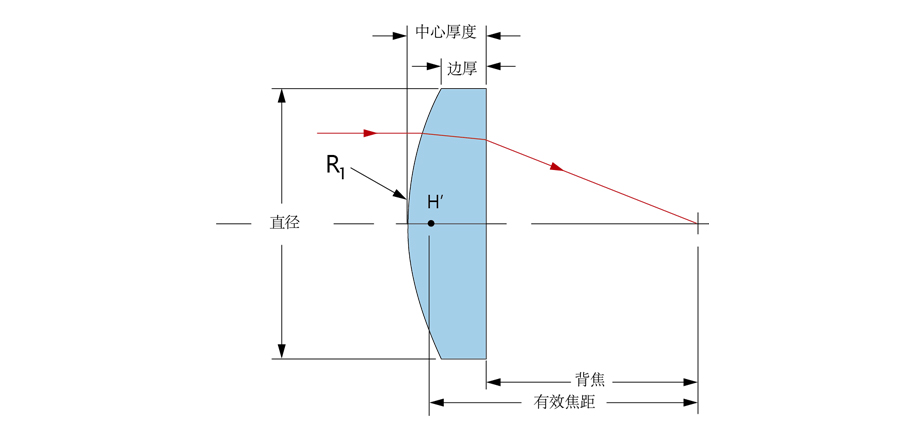

　　平凸透镜的特点是焦距为正，其中一面为平面，另一面为凸面。使用时，将凸面面向入射光，适用于单色光源的瞄准和聚焦。我司标准库存透镜包括不镀膜产品以及双面镀宽带增透膜产品。

硅(Si)平凸透镜特征

材料: 硅(Si)	设计波长：4μm
直径误差：+0.0/-0.1mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±1%	透镜定心误差: <3分
表面光洁度: 60/40	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL81-025-200-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=200.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 485.10 焦距EFL(mm) 200.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 198.7
	SL81-012-040-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=12.70mm F=40.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 12.70 中心厚度Tc(mm) 2.20 边厚Te(mm) 2.00 半径R1(mm) 97.00 焦距EFL(mm) 40.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 39.4
	SL81-012-015
技术参数光谱曲线图技术服务 Si平凸透镜 D=12.70mm F=15.00mm 未镀膜硅（Si）直径D(mm) 12.70 中心厚度Tc(mm) 2.60 边厚Te(mm) 2.00 半径R1(mm) 36.40 焦距EFL(mm) 15.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 14.3
	SL81-025-050
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=50.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.30 半径R1(mm) 121.30 焦距EFL(mm) 50.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 48.8

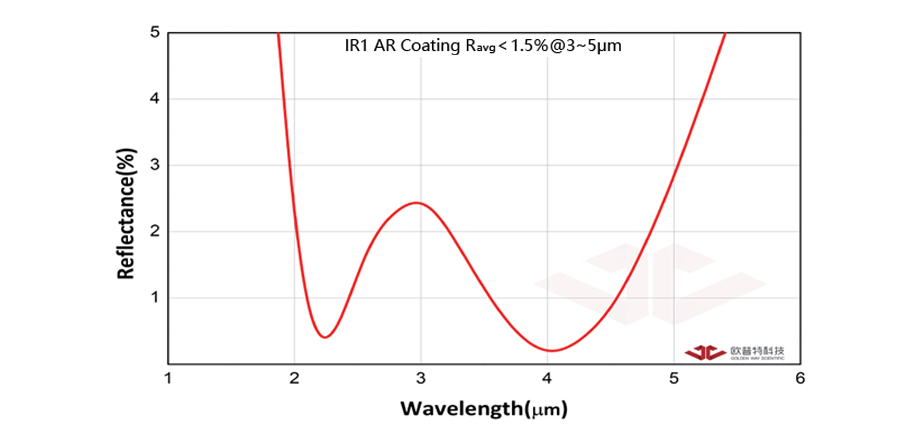

	SL81-025-100-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=100.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.70 半径R1(mm) 242.50 焦距EFL(mm) 100.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 98.8
	SL81-025-075
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=75.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.30 半径R1(mm) 181.90 焦距EFL(mm) 75.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 73.8
	SL81-025-150-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=150.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 363.80 焦距EFL(mm) 150.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 148.7
	SL81-025-150
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=150.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 363.80 焦距EFL(mm) 150.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 148.7
	SL81-012-040
技术参数光谱曲线图技术服务 Si平凸透镜 D=12.70mm F=40.00mm 未镀膜硅（Si）直径D(mm) 12.70 中心厚度Tc(mm) 2.20 边厚Te(mm) 2.00 半径R1(mm) 97.00 焦距EFL(mm) 40.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 39.4
	SL81-025-1000-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=1000.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 2425.30 焦距EFL(mm) 1000.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 999.4
	SL81-025-200
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=200.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.80 半径R1(mm) 485.10 焦距EFL(mm) 200.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 198.7
	SL81-025-025-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=25.40mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 3.30 边厚Te(mm) 2.00 半径R1(mm) 61.60 焦距EFL(mm) 25.40 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 24.4
	SL81-025-025
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=25.40mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 3.30 边厚Te(mm) 2.00 半径R1(mm) 61.60 焦距EFL(mm) 25.40 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 24.4
	SL81-025-500-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=500.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1212.70 焦距EFL(mm) 500.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 499.4
	SL81-025-075-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=75.00mm Ravg<1.5% @3~5μm 硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 4.00 边厚Te(mm) 3.60 半径R1(mm) 181.90 焦距EFL(mm) 75.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 73.8
	SL81-025-1000
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=1000.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 2425.30 焦距EFL(mm) 1000.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 999.4
	SL81-012-015-IR1
技术参数光谱曲线图技术服务 Si平凸透镜 D=12.70mm F=15.00mm Ravg<1.5% @3~5μm 硅（Si 直径D(mm) 12.70 中心厚度Tc(mm) 2.60 边厚Te(mm) 2.00 半径R1(mm) 36.40 焦距EFL(mm) 15.00 镀膜 Ravg<1.5% @3~5μm 材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 14.3
	SL81-012-020
技术参数光谱曲线图技术服务 Si平凸透镜 D=12.70mm F=20.00mm 未镀膜硅（Si）直径D(mm) 12.70 中心厚度Tc(mm) 2.40 边厚Te(mm) 2.00 半径R1(mm) 48.50 焦距EFL(mm) 20.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35030-LM127-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 19.3
	SL81-025-750
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=750.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 2.00 边厚Te(mm) 2.00 半径R1(mm) 1819.00 焦距EFL(mm) 750.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 749.4
	SL81-025-500
技术参数光谱曲线图技术服务 Si平凸透镜 D=25.40mm F=500.00mm 未镀膜硅（Si）直径D(mm) 25.40 中心厚度Tc(mm) 2.10 边厚Te(mm) 2.00 半径R1(mm) 1212.70 焦距EFL(mm) 500.00 镀膜未镀膜材料硅（Si）材料硒化锌（ZnSe）适用的透镜安装环 PN35019-LM254-S 直径误差(mm) +0.0/-0.1 中心厚度误差(mm) ±0.2 设计波长 4μm 焦距误差(EFL) ±1% 透镜定心误差＜3分表面光洁度 60/40 倒边 0.2mmX45° RoHS 符合标准背焦BFL(mm) 499.4
