H-K9L角锥棱镜简介

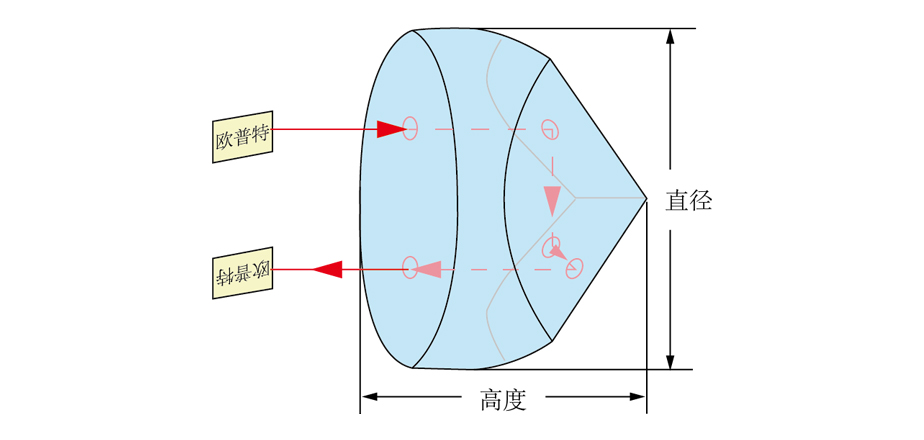

　　角锥棱镜设计目的是将到达棱镜面的光线或光束反射回去，角锥棱镜通过三次反射将图像或光束后向反射回原始方向。即使入射角不为零，光束或图像也会倒置并反射 180°。这些角锥棱镜不受对准的影响，非常适合后向反射光学元件。角锥棱镜多用于准直应用。

* SP16-062 角锥，有一个宽度为 1.3mm 的安装平台，实际角锥标称直径为 59.6mm。

** SP16-065 角锥，除列表产品外，库存有 SP16-065-Cu( 反射面镀铜 + 黑漆保护 ) 品种。

H-K9L角锥棱镜特征

材料：H-K9L精退火光学玻璃	直径D公差：+0.0/-0.1mm
高度H公差：±0.2 mm	光束偏转角: 见产品列表
表面面型: 波长/ 10@632.8nm	表面光洁度：60/40
倒边 : <0.25mmX45°	镀膜: 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SP16-010-2-NIR

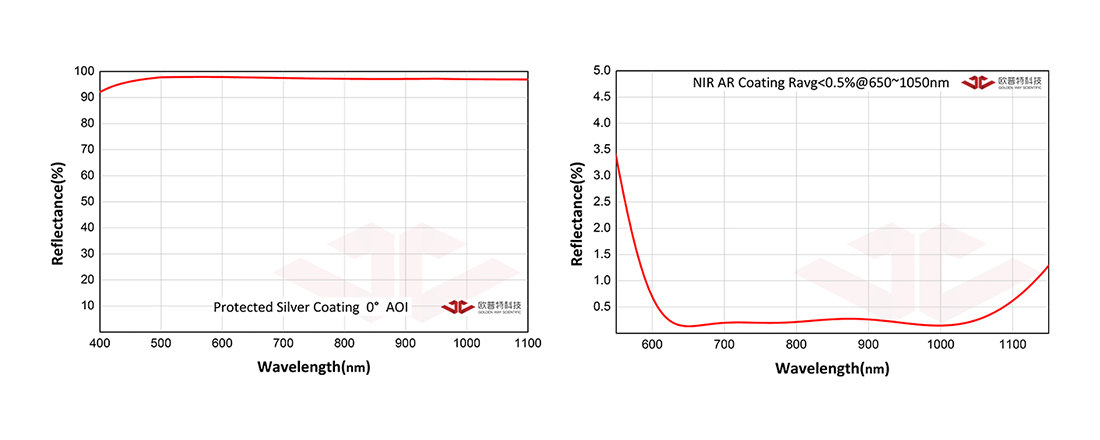

技术参数光谱曲线图技术服务 K9角反射棱镜 D=10.00mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 10.00 高度H(mm) 9.00 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-012-2-NIR
技术参数光谱曲线图技术服务 K9角反射棱镜 D=12.70mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm
	SP16-062x

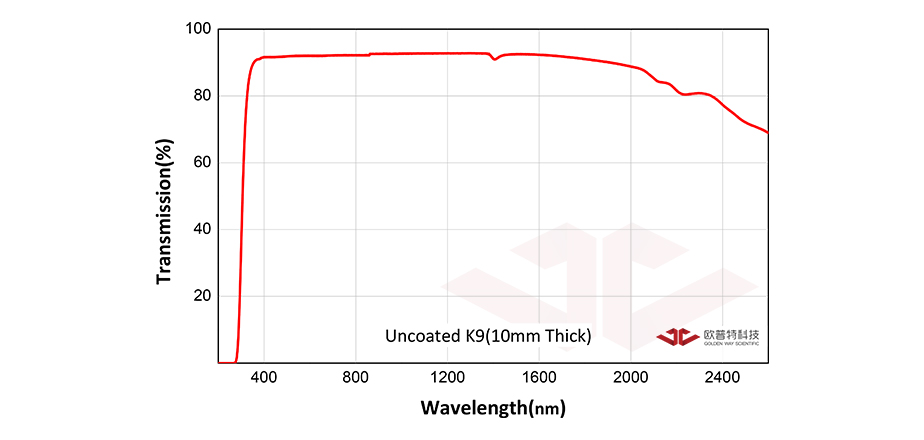

技术参数光谱曲线图技术服务 K9角反射棱镜 D=62.20mm 未镀膜精退火K9光学玻璃直径D(mm) 62.20 高度H(mm) 47.90 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-015
技术参数光谱曲线图技术服务 K9角反射棱镜 D=15.00mm 未镀膜精退火K9光学玻璃直径D(mm) 15.00 高度H(mm) 10.16 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-010-2-VIS

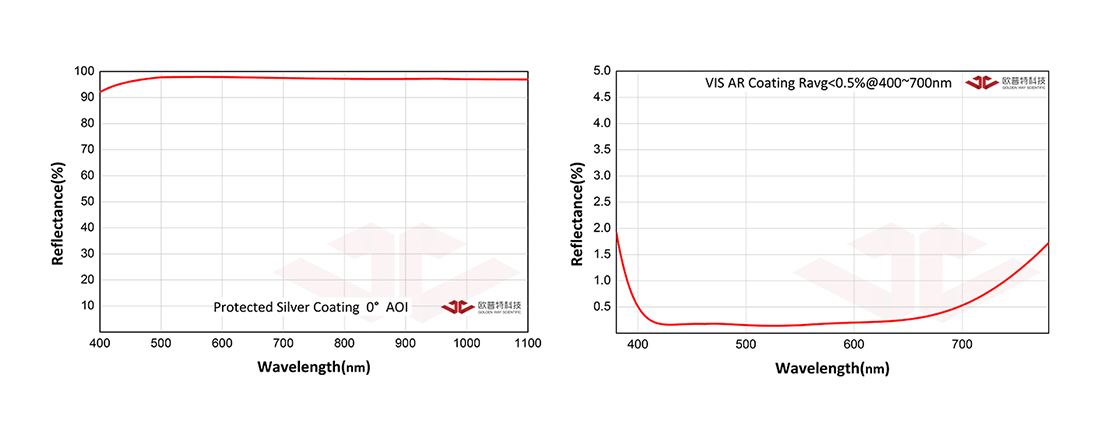

技术参数光谱曲线图技术服务 K9角反射棱镜 D=10.00mm 反射面银膜+入射面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃直径D(mm) 10.00 高度H(mm) 9.00 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@400~700nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-008
技术参数光谱曲线图技术服务 K9角反射棱镜 D=8.00mm 未镀膜精退火K9光学玻璃直径D(mm) 8.00 高度H(mm) 6.00 综合偏转角 <10'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-010
技术参数光谱曲线图技术服务 K9角反射棱镜 D=10.00mm 未镀膜精退火K9光学玻璃直径D(mm) 10.00 高度H(mm) 9.00 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 0< 0.25mmX45° RoHS 符合标准
	SP16-012-1
技术参数光谱曲线图技术服务 K9角反射棱镜 D=12.70mm 未镀膜精退火K9光学玻璃直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-025-1-NIR
技术参数光谱曲线图技术服务 K9角反射棱镜 D=25.40mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <3'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-025-1
技术参数光谱曲线图技术服务 K9角反射棱镜 D=25.40mm 未镀膜精退火K9光学玻璃直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-025-2
技术参数光谱曲线图技术服务 K9角反射棱镜 D=25.40mm 未镀膜精退火K9光学玻璃直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <10'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-025-1-VIS
技术参数光谱曲线图技术服务 K9角反射棱镜 D=25.40mm 反射面银膜+入射面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃直径D(mm) 25.40 高度H(mm) 19.00 综合偏转角 <3'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@400~700nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-050B-NIR
技术参数光谱曲线图技术服务 K9角反射棱镜 D=50.80mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 50.00 高度H(mm) 37.50 综合偏转角 <3'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-072-NIR
技术参数光谱曲线图技术服务 K9角反射棱镜 D=72.50mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 72.50 高度H(mm) 52.35 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-050A
技术参数光谱曲线图技术服务 K9角反射棱镜 D=50.00mm 未镀膜精退火K9光学玻璃直径D(mm) 50.00 高度H(mm) 42.00 综合偏转角 <3'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-072-VIS
技术参数光谱曲线图技术服务 K9角反射棱镜 D=72.50mm 反射面银膜+入射面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃直径D(mm) 72.5 高度H(mm) 52.35 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@400~700nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-012-2
技术参数光谱曲线图技术服务 K9角反射棱镜 D=12.70mm 未镀膜精退火K9光学玻璃直径D(mm) 12.70 高度H(mm) 10.16 综合偏转角 <10'' 镀膜要求无镀膜指标未镀膜材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-010-NIR
技术参数光谱曲线图技术服务 K9角反射棱镜 D=10.00mm 反射面银膜+入射面NIR增透 Ravg<0.5% @650~1050nm 精退火K9光学玻璃直径D(mm) 10.00 高度H(mm) 9.00 综合偏转角 <3'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@650~1050nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-008-VIS
技术参数光谱曲线图技术服务 {/if} 分享在线客服微信咨询 K9角反射棱镜 D=8.00mm 反射面银膜+入射面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃直径D(mm) 8.00 高度H(mm) 6.00 综合偏转角 <10'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@400~700nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
	SP16-050B-VIS
技术参数光谱曲线图技术服务 K9角反射棱镜 D=50.80mm 反射面银膜+入射面VIS增透 Ravg<0.5% @400~700nm 精退火K9光学玻璃直径D(mm) 50.80 高度H(mm) 37.50 综合偏转角 <3'' 镀膜要求反射面银膜+入射面VIS增透镀膜指标反射膜银膜：Ravg>95%@400~700nm 入射面增透膜：Ravg<0.5%@400~700nm 材料精退火H-K9L光学玻璃直径D公差(mm) +0.0/-0.1 高度H公差(mm) ±0.2 表面面型波长/10 @ 632.8nm 表面光洁度 60/40 倒边 < 0.25mmX45° RoHS 符合标准
