高精度椭圆形反射镜熔融石英 可见区介质膜简介

熔融石英椭圆反射镜 尺寸=50.00mm T=70.72mm 介质高反—D02@400~800nm 熔融石英

12.5

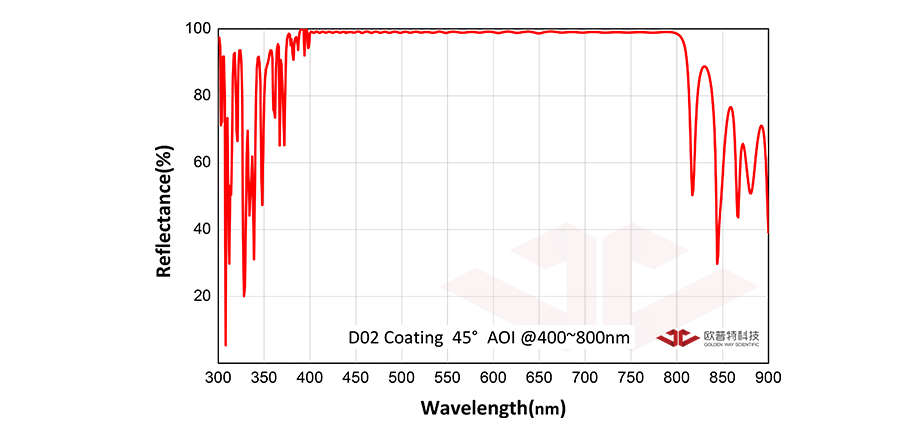

镀膜 45°入射介质高反膜@400~800nm

材料 熔融石英

厚度(mm) ±0.5

表面面型 波长/10 @ 633 nm

长/短轴直径误差(mm) +0.0/-0.2

反射面光洁度 10/5

平行差 ＜1分

背面 细磨

倒边 保护性倒边0.2~0.5mmX45°

RoHS 符合标准

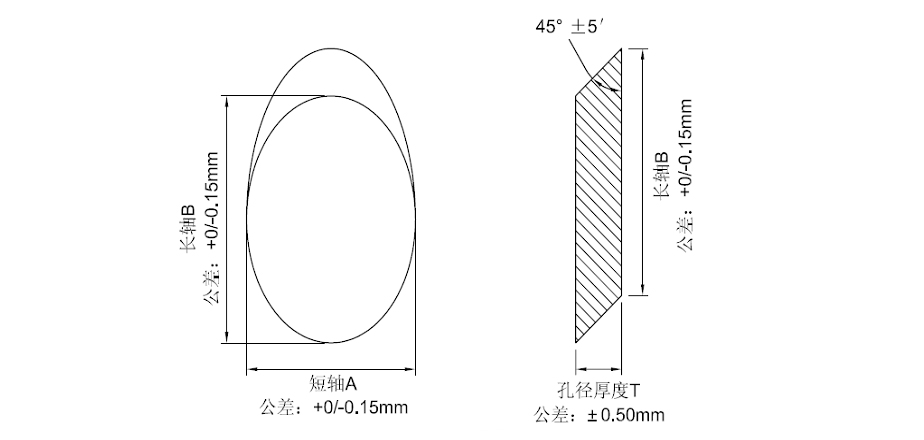

短轴A(mm) 50.00

长轴B(mm) 70.72

熔融石英椭圆反射镜 尺寸=12.50mm T=17.68mm 介质高反—D02@400~800nm 熔融石英

• 厚度(mm) 6
• 镀膜 45°入射介质高反膜@400~800nm
• 材料 熔融石英
• 厚度(mm) ±0.5
• 表面面型 波长/10 @ 633 nm
• 长/短轴直径误差(mm) +0.0/-0.2
• 反射面光洁度 10/5
• 平行差 ＜1分
• 背面 细磨
• 倒边 保护性倒边0.2~0.5mmX45°
• RoHS 符合标准
• 短轴A(mm) 12.50
• 长轴B(mm) 17.68

熔融石英椭圆反射镜 尺寸=25.00mm T=35.36mm 介质高反—D02@400~800nm 熔融石英

• 厚度(mm) 6
• 镀膜 45°入射介质高反膜@400~800nm
• 材料 熔融石英
• 厚度(mm) ±0.5
• 表面面型 波长/10 @ 633 nm
• 长/短轴直径误差(mm) +0.0/-0.2
• 反射面光洁度 10/5
• 平行差 ＜1分
• 背面 细磨
• 倒边 保护性倒边0.2~0.5mmX45°
• RoHS 符合标准
• 短轴A(mm) 25.00
• 长轴B(mm) 35.36
