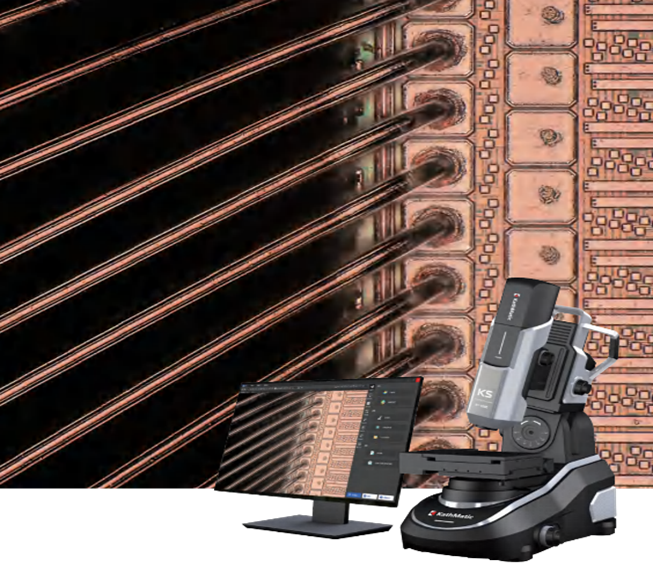

凯视迈KS-X1000系列3D数码显微镜主要应用于表面微观形貌的观察、测量与分析,与传统的光学显微镜不同,KS-X1000拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度、更优的照明模式。在凯视迈自研的图像处理算法“KM-DSIM”加持下,KS-X1000足以应对各种极具挑战的观测场景。
展开 | 产品编号 | 产品名称 | 产品型号 | 产品功能 | 单价 | 库存状态 | 购物车 |
---|---|---|---|---|---|---|---|
KS-X001 | 3D数码显微镜KS-1000系列 | KS-X1000 | 凯视迈KS-X1000系列3D数码显微镜已在智能制造、航空航天、军工、3C电子、半导体、汽车、新能源、新材料、医疗制药等行业广泛应用。 | ||||

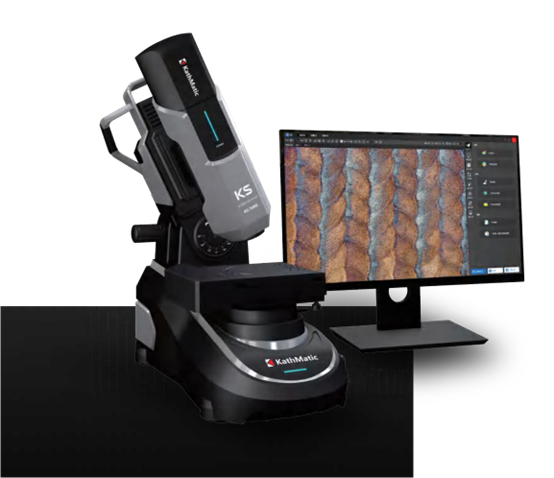

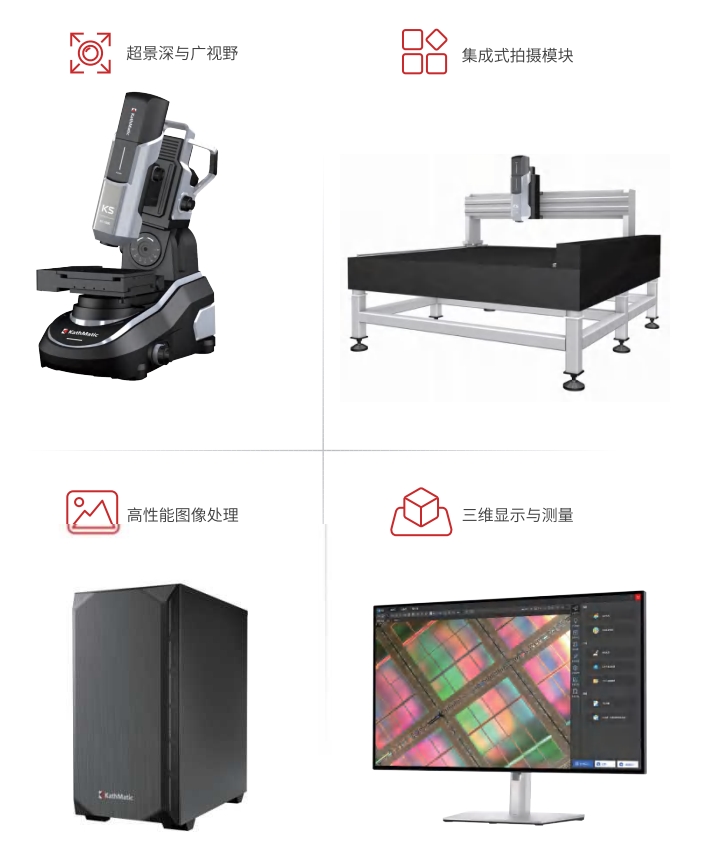

KS系列 3D数码显微镜
凯视迈KS-X1000系列3D数码显微镜主要应用于表面微观形貌的观察、测量与分析,与传统的光学显微镜不同,KS-X1000拥有更大的景深、更广的视野、更高的放大倍率、更全的观测角度、更优的照明模式。在凯视迈自研的图像处理算法“KM-DSIM”加持下,KS-X1000足以应对各种极具挑战的观测场景。

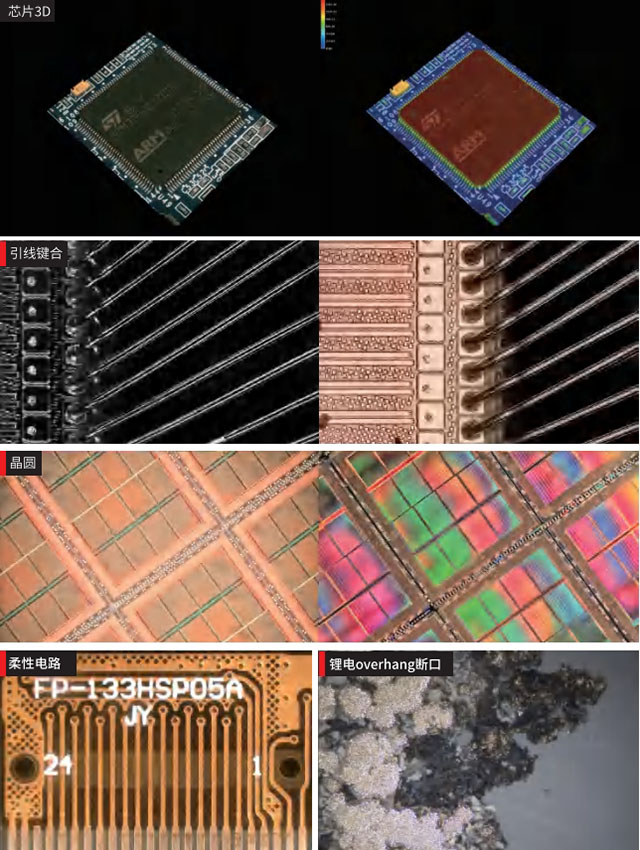

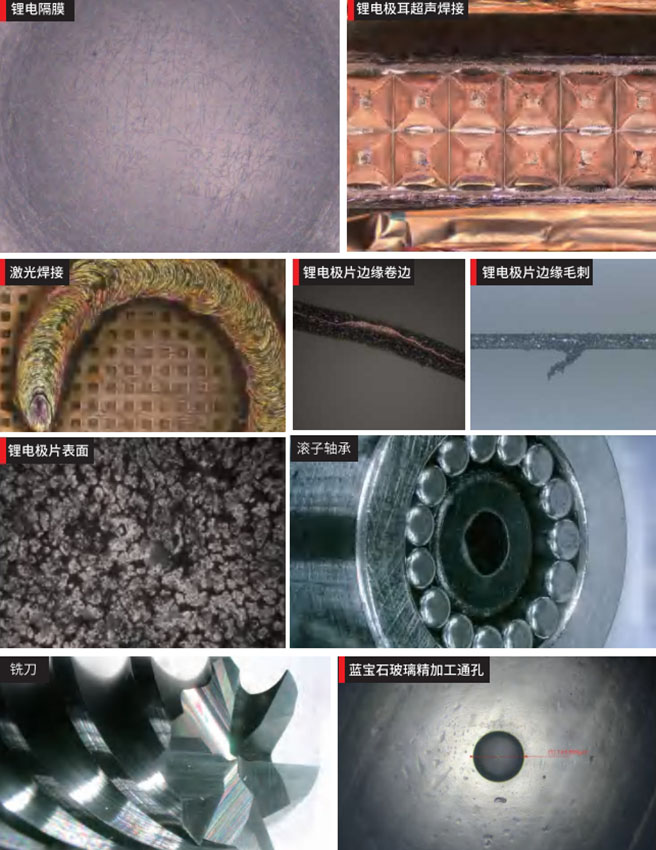

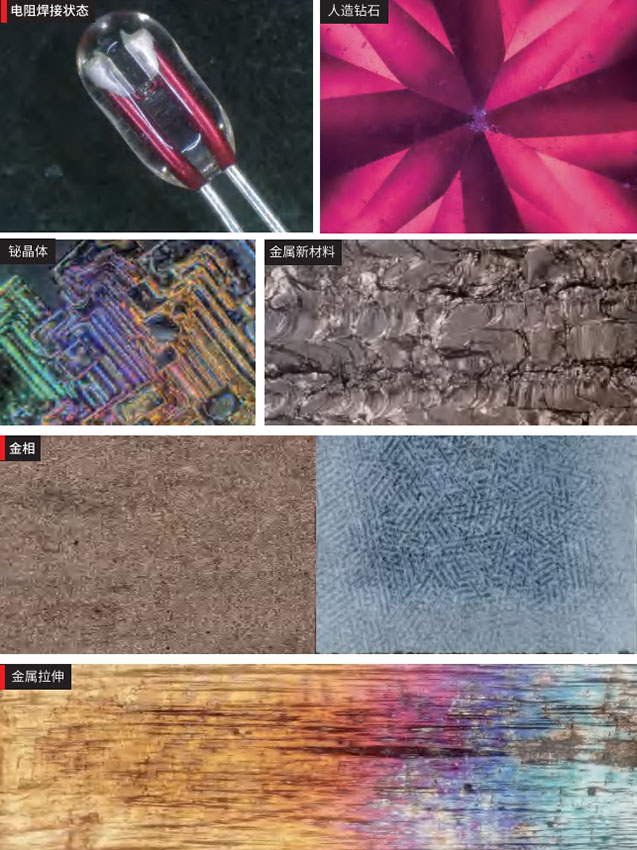

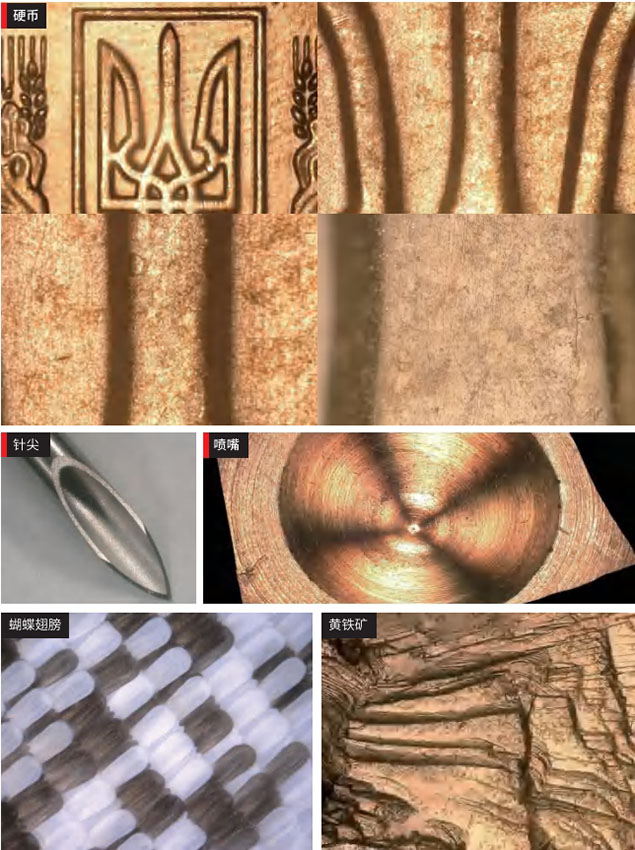

凯视迈KS-X1000系列3D数码显微镜已在智能制造、航空航天、军工、3C电子、半导体、汽车、新能源、新材料、医疗制药等行业广泛应用。
1.更丰富的观察模式:全息照明,光晕消除。 2.更优秀的图像处理:深度合成,图像拼接。 3.更精密的尺寸测量:低畸变光学镜头、线性标尺反馈。 4.更便捷的仪器操作:一键自动测量、目标智能识别。 |
成像
CMOS 成像组 |
型号 |
KS-C500 |
KS-C1600 |
|
成像单元 |
2/3英寸500万素 |
1/2.3英寸 1600万像素 |
||
扫描方式 |
CMOS田像传器全局快门 |
CMOS图像传感器卷帘门 |
||
帧率 |
50fps [MAX] |
20tps [MAX] |
||
标准分辨率 |
2448 (H)x2048(V) |
4608 (H)x3456 (V) |
||
高精细分辩率 |
4896 (H)x4096(V) |
9216(H)x6912(V) |
||
色彩深度 |
RGB各素16bit灰度等级 |
|||
曝光时间 |
自动/手动/预设/长曝光模式 |
|||
白平衡 |
自动/手东/预设/灰度模式 |
|||
图像格式 |
JPEG.TIFF.RAW.PNG.BMP |
|||
图像拼接尺寸 |
70000[H)像素x70000(V)像素/50[H)张x42(V)张 |
|||
LED 光模组 |
照明类型 |
高亮度LED |
||
光源寿命 |
60000小时 |
|||
光学 镜头 模组 |
型号 |
放大倍率 |
工作距离(mm) |
视野范围(mm) |
KS-ZLA10 |
10X-110X |
197 |
73.33-6.11 |
|
KS-ZL30 |
30X-330X |
41.5 |
24.44-2.04 |
|
KS-ZL300 |
300X-1100X |
26.3 |
2.20-0.61 |
|
KS-ZL600 |
600x-2200X |
26.3 |
1.10-0.30 |
|
KS-ZL1200 |
1200X-4400X |
26.3 |
0.55-0.15 |
|
KS-ZL3000 |
3000X-11000X |
18.9 |
0.22-0.06 |
显示 |
型号 |
KS-HD27 |
KS-HD32 |
显示器尺寸 |
27英寸 |
32英寸 |
|
分辨率 |
1920x1080 |
3840x2160 |
|
快捷操作 |
型号 |
KS-H1000 |
|
旋钮 |
对焦Z轴升降/转换信率/高度调整 |
||
拨杆 |
调节XY平台移动 |
||
顶部辅助按键 |
标尺/分屏/全屏/导航 |
||
基础照明按键 |
主单位/复位/照明/照明切换/底部照明/白平衡 |
||
核心功能按键 |
自动对焦/实时深度合成/深度合成/提高分解率/电镜仿真/全息照明/消除反光/图像拼接/防料补正 |
||
底部拍摄按键 |
拍照/录像/暂停 |
机架
XYθ 载物台 |
型号 |
KS-S500ER |
KS-S500E |
KS-S300M |
KS-S100 |
XY平台驱动模式 |
电动 |
电动 |
手动 |
固定 |
|
XY平台驱动模组 |
2相步进达 |
2相步进马达 |
- |
- |
|
XY平台分辨率 |
1μm |
1μum |
- |
- |
|
XY平台移动速度 |
20mm/s (max) |
20mm/s(max) |
- |
- |
|
XY平台行程 |
±25mm |
±50mm |
±25mm |
- |
|
θ旋转角度 |
±90° |
- |
±90° |
- |
|
XYθ平台尺寸 |
225mmx213mm (中央圆板 ø167mm) |
284mmx235mm (中央圆板ø167mm) |
225mmx213mm (中央圆板ø167mm) |
225mmx213mm |
|
平台Z轴 |
Z平台驱动模式 |
电动 |
手动 |
固定 |
|
Z平台驱动模组 |
2相步通马 |
- |
- |
||
Z平台分辨率 |
1μm |
- |
- |
||
Z平台移动速度 |
10mm/s |
- |
- |
||
Z平台行程 |
50mm |
50mm |
- |
||
平台最大载重 |
5kg |
5kg |
5kg |
||
对焦Z轴 |
型号 |
KS-1000E |
KS-500M |
||
Z模块驱动模式 |
电动 |
手动 |
|||
Z模块驱动模组 |
2相步进达 |
- |
|||
Z模块分辨率 |
100nm |
- |
|||
Z模块移动速度 |
17mm/s(max) |
- |
|||
Z模块行程 |
50mm |
50mm |
|||
Z轴旋转角度 |
±90°具备角度归零置 (软件显示旋转角度,分率0.01°) |
士90°具备角度归零置 (软件显示旋转角度,分率0.01°) |
|||
操作 |
手柄遥控输入 |
支持 |
- |
||
鼠标输入 |
支持 |
||||
键盘输入 |
支持 |
||||
电源电压 |
AC 220V |
||||
使用环境温度 |
0-40℃ |
||||
使用环境湿度 |
25-80% RH(无凝结) |
||||
主机总重量 |
约30.0kg |
||||
控制器重量 |
约15.0kg |
||||
摄像模块重量 |
约3.0kg |
||||
平台模块重量 |
約5.0kg |
软件功能
基本观察 |
型号 |
KS-SOFT500 |
KS-SOFT300 |
KS-SOFT100 |
|||
防抖补正 |
✓ |
||||||

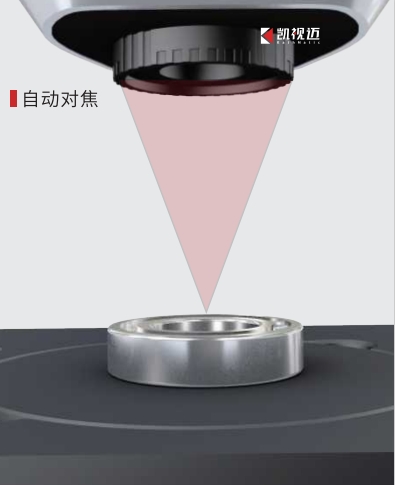

自动对焦 |
✓ |
X |
|||||
焦点共心保持 |
✓ |
X |
|||||
对焦窗格 |
✓ |
X |
|||||
照明切换 |
同轴光全开、同轴光侧射、环形光全开、环形 光侧射、底部透射 |
||||||

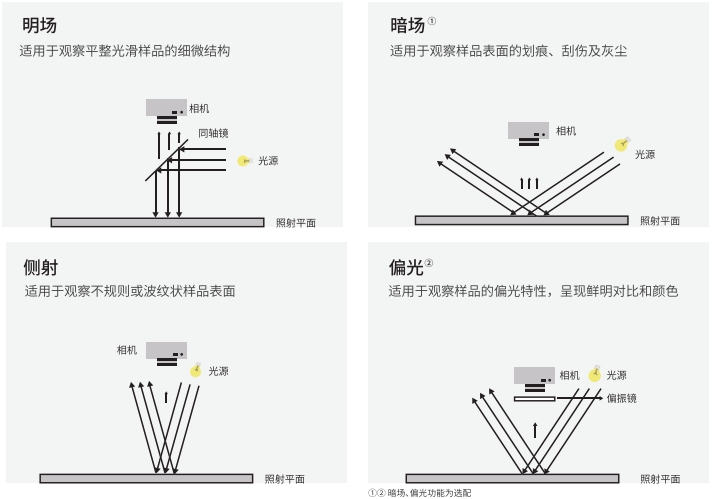

观察模式(选配) |
明场、暗场、偏光、微分干涉 |
||||||
电动变倍 |
✓ |
||||||
辅助观察 |
全屏显示 |
✓ |
|||||
分屏显示 |
左右、上下、4分屏、6分屏、9分屏 |
||||||
实时数码变倍视图 |
5%-1000% |
||||||
自定义标注 |
文字标注、图形标注、字符标注 |
||||||
预置标注 |
日期、时间、镜头型号、倍率、倾斜角度、显微镜 倍率 |
||||||
图像优化 |
消除反光 |
选配 |
|||||
消除环形光晕 |
选配 |
||||||
超分辨率HDR |
选配 |
||||||
全息照明 |
选配 |
||||||
最佳图像 |
选配 |
||||||
提升投影细节 |
选配 |
||||||
2D测量 |
常用测量工具 |
点间距、线间距、直径、半径、圆心距、角度、圆弧长度及角度、 自由线长、RGB值、计数、XY测量 |
|||||
辅助工具 |
点、线、圆、中点等 |
||||||
面积测量 |
图形面积、亮度面积、颜色面积 |
||||||

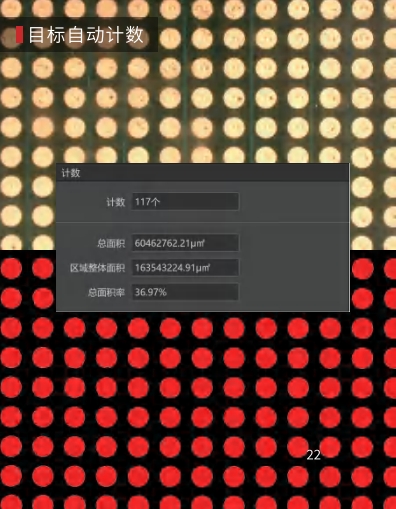

自动计数 |
选配 |
||||||

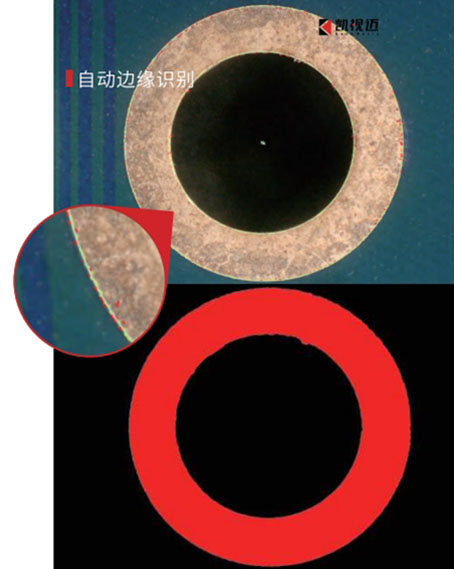

自边边缘识别 |
选配 |
||||||
深度合成 |
实时深度合成 |
选配 |
X |
||||
快速深度合成 |
✓ |
X |
|||||
高画质深度合成 |
✓ |
X |
|||||
手动深度合成 |
选配 |
✓ |
|||||
图像拼接 |
2D图像拼接 |
✓ |
X |
||||
3D图像融合 |
✓ |
X |
|||||
导航窗格 |
✓ |
X |
|||||
3D显示 |
3D显示 |
标准、黑白、高度纹理、高度染色 |
|||||
3D照明 |
XYZ方向光、漫反射、环境光 |
||||||
3D形状补正 |
倾斜补正 |
||||||
3D形状对比 |
联动模式、盖分显示 |
||||||
3D测量 |
点高度 |
✓ |
|||||
轮廓测量 |
✓ |
||||||
体积测量 |
✓ |
||||||
线粗糙度 |
✓ |
||||||
面粗糙度 |
✓ |
||||||
拍摄 |
拍摄设置 |
正常模式、录屏模式、拍摄定时 |
|||||

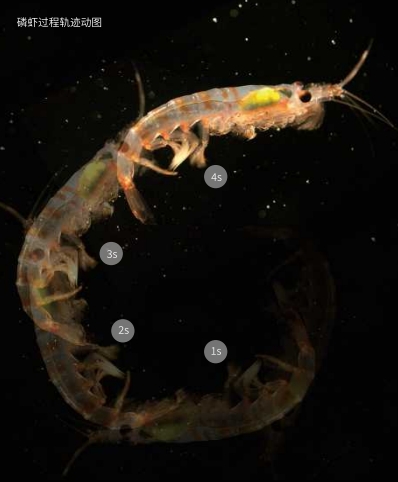

录像 |
录像设置 |
正常模式、录屏模式、延时摄像 |
|||||
视频帧率 |
50fps(max) |
||||||
保存格式 |
MP4.AVI压缩、AVI |
||||||
快捷操作 |
快速开始 |
✓ |
|||||
预设模式 |
选配 |
||||||
复用拍摄 |
选配 |
||||||
文件管理 |
快速预览、导入导出、类型筛选、文件目录 |
||||||
一键软件升级 |
✓ |
||||||
使用说明 |
✓ |
||||||
视频操作指南 |
选配 |
保存 |
报告输出 ✓ |
||
数据表格导出 ✓ |
|||
点云数据导出 |
✓ |
✓ |
|
校准 |
XY平台校准 |
✓ |
X |
测量校准准 |
✓ |
✓ |
|
相机信转准 |
✓ |
✓ |
1.深度合成:凯视迈自研“KM-DOFO”深度合成算法,实现更大景深范围内的清晰叠加成像。
2.全息照明:获取全角度照明下的图像信息并生成单张全息图,即可自由选取最佳观测角度。

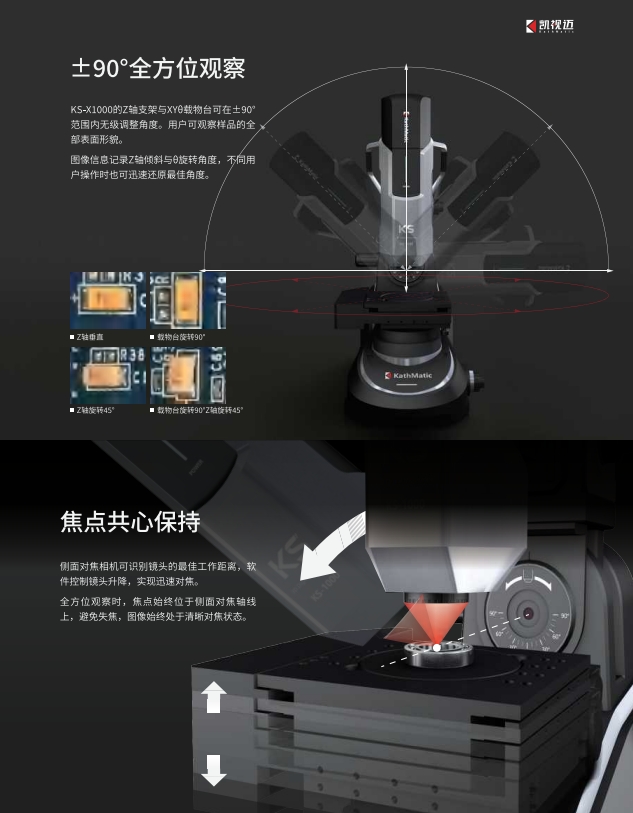

3.全方位观察:主机采用土90°旋转的支架结构。

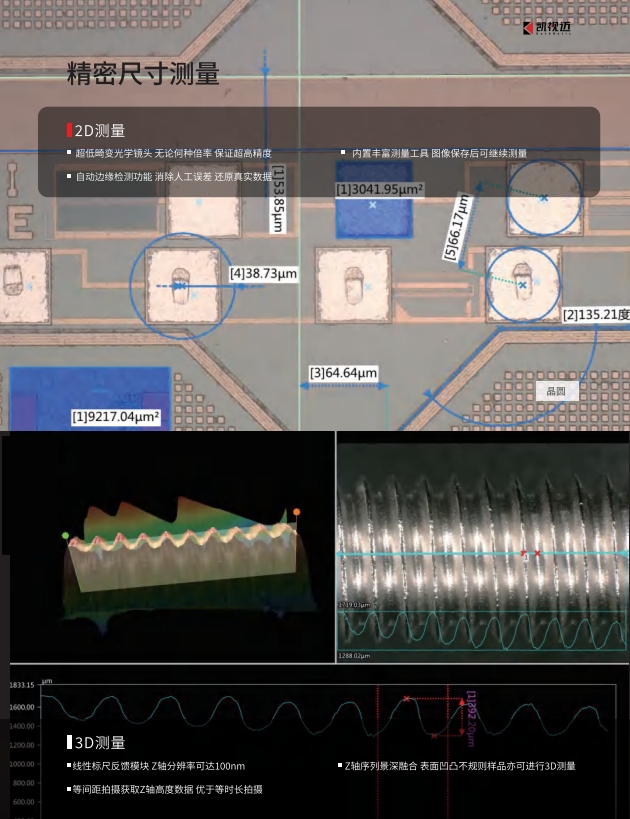

4.精密3D尺寸测量:100nm线性标尺反馈模块结合低畸变光学镜头,实现精密3D尺寸测量。
5.图像拼接:凯视迈自研“KM-IMHI“图像拼接算法,实现49亿像素的2D拼接与3D融合。
6.光晕消除:改变照明模式并拍摄多组样片,通过图像算法消除光晕区域、叠加可视区域.
7.一键图像优化:点击即可生成多种图像处理效果预览,灵活选择最佳图像优化模式。
8.机器学习与开放系统:机器学习算法令在线检测更智能高效,开放系统支持进行二次开发。

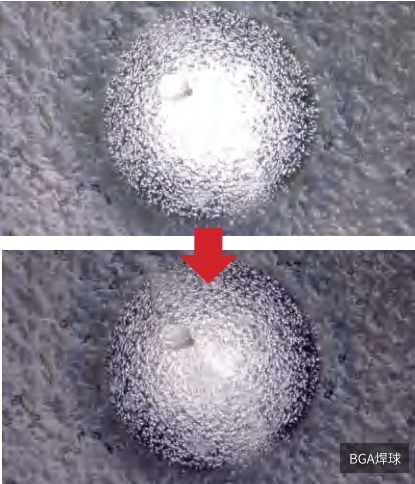

由于焊球数量多、尺寸小,所以球栅阵列封装(BGA)的质量检测是半导体制造过程中一项不可忽视的任务。
焊接前,使用KS-X1000的全息照明观察模式与精密3D尺寸测量功能,生成BGA的全息图像与伪彩3D尺寸视图,完成全角度观察与3D轮廓测量,不放过任何细微的位置偏移与尺寸偏差。

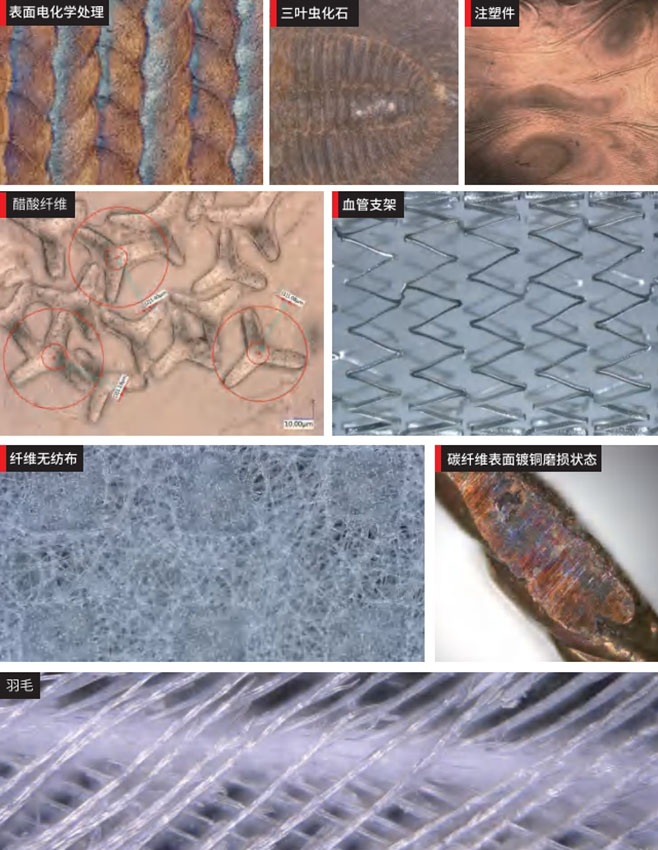

焕然一新的视觉体验
如果您使用过传统光学显微镜,那么KS-XI000系列3D数码显微镜带来的视觉体验绝对是焕然一新的,KS-XI000彻底解决了景深浅,视野小,对比度低以及分辨率差等传统光学显微镜的问题。

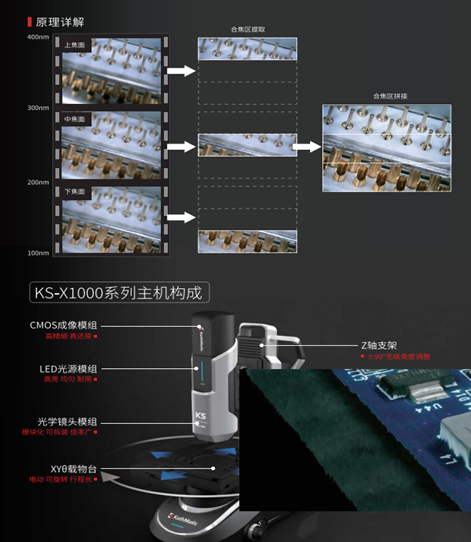

百纳米级深度合成

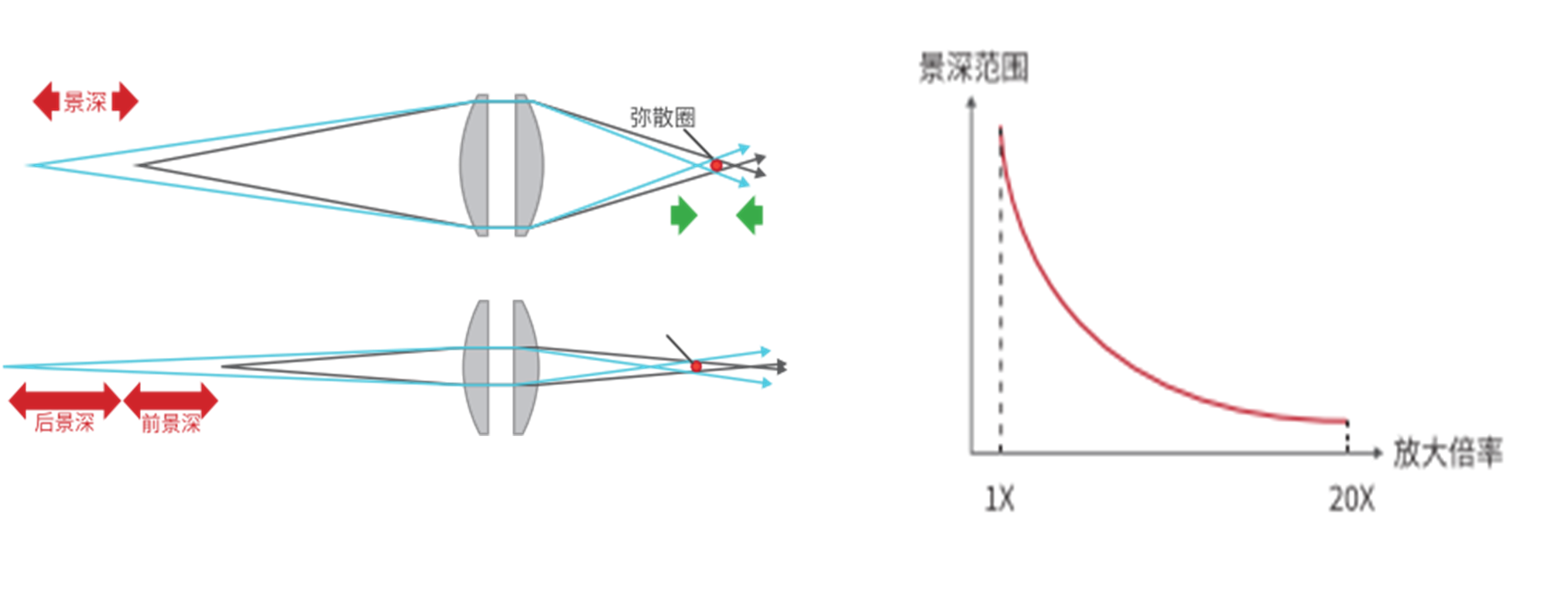

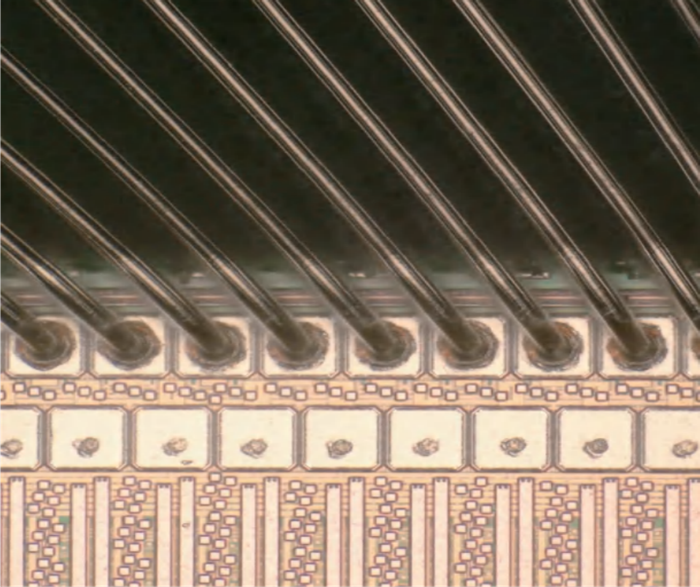

为了提升图像分辨率必须选择高倍镜头,但拍摄凹凸形貌时,图像中往往含有大片失焦区域。
KS-X1000拥有深度合成功能,将多张图像的合焦区域进行融合,得到高清晰度图像,完美还原表面凹凸结构。且采用等间距拍摄,由线性标尺反馈模块控制,Z轴分辨率可达100nm。

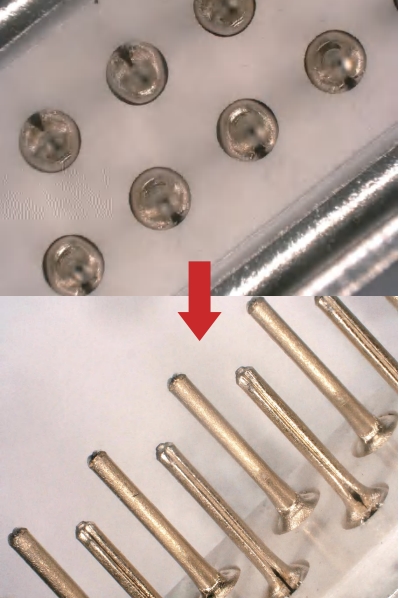

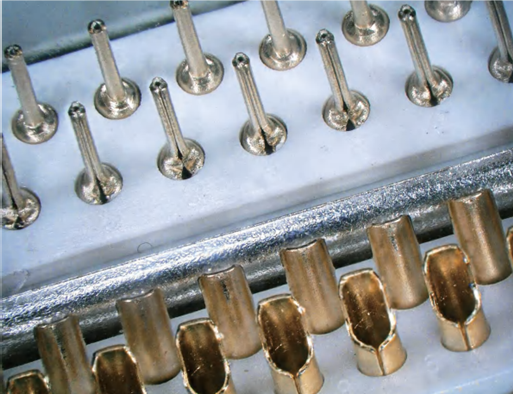

全景对焦的接线端子 |
|
图像拼接

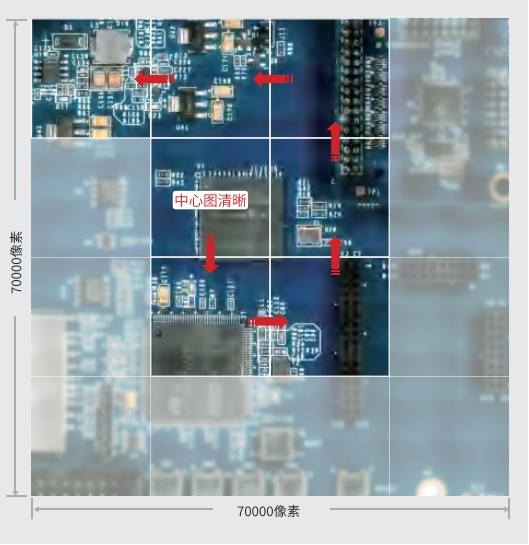

2D图像拼接
采用高倍镜头观察微小样品时,受限于视野范围而无法观测到样品全貌 |
|
拼接与拍摄同步进行,结合自动矫正功能,可消除光学畸变与图像错位。可拼接图像最大尺寸为70000(H)像索x70000(V)像素/50(H)张x42(V)张。 |

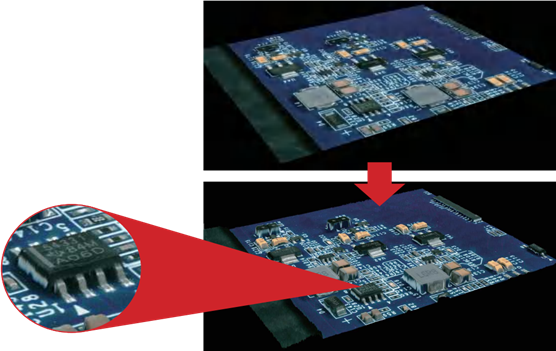

3D图像融合
2D图像拼接的同时,进行深度合成井获取 3D数据,最终呈现形式如同将全幅图像进 行了立体化展示。 |
|
全息照明
光源模组
KS-X1000的光源模组分为发光组件与柔光组件。在保证结构紧凌的同时,光强度更高、均匀性更好、照明模式更多,且不会产生由于光源发热影响测量精度的问题。
软件可独立控制每束光的开关与强弱,实现同轴落射、同轴侧射、环形落射、环形侧射、组合照射等多种照明模式。
环形照明可以还原样品本身颜色与污渍等状态。 同轴照明可以凸显样品表面划痕与立体瑕疵。

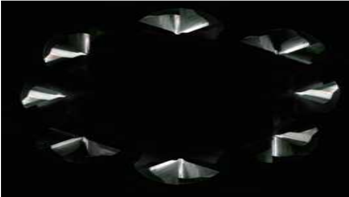

软件可控制环形光进行360°旋转照明并连续拍摄,分析有效信息进行合成。仅需拖动太阳图标即可实现全息照明效果。

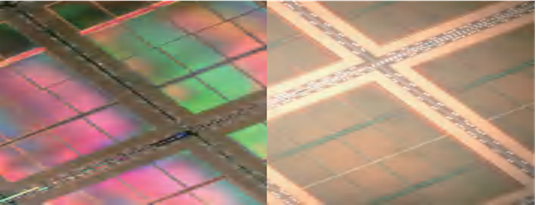

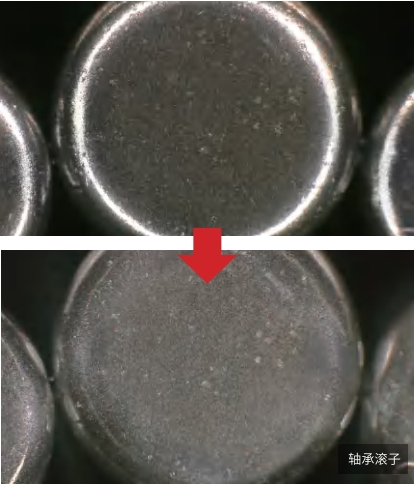

光晕消除

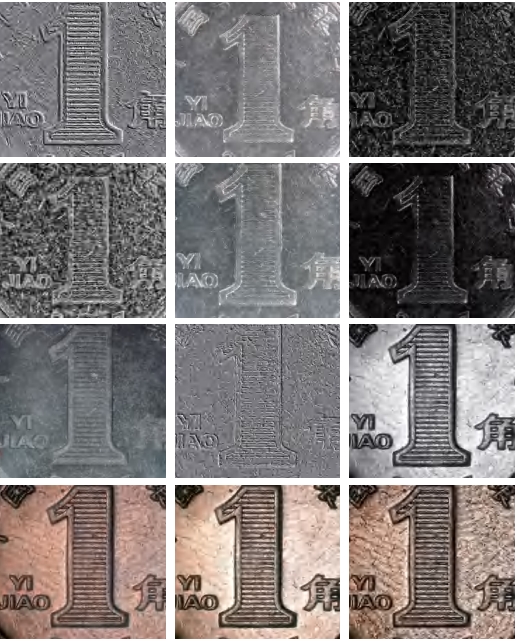

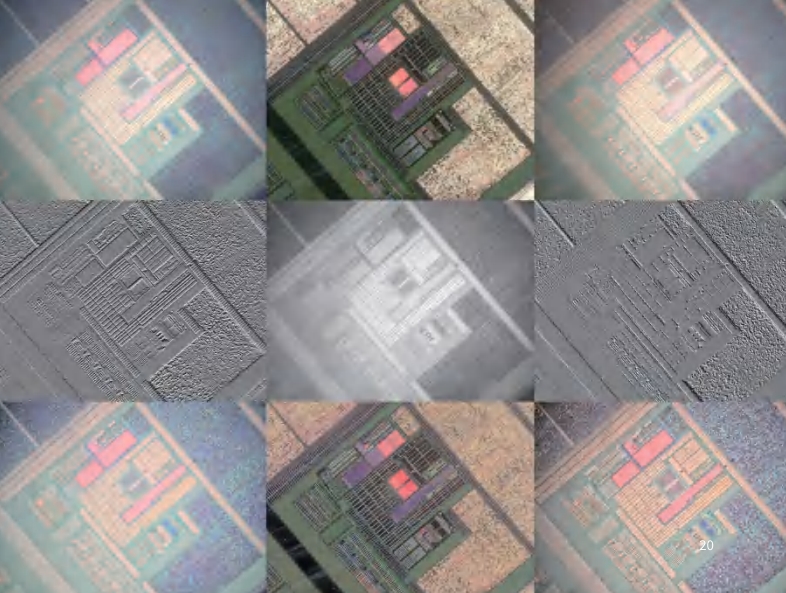

一键图像优化
点击按键即可自动进行常用处理功能(HDR高清晰动态范围、色彩强化、亮度矫正、智能锐化、纹理显现、边缘识别、高精度焦点修正3D合成等)组合,生成多种图像优化效果预览,点击预览图,系统将以所选模式执行后续所有拍摄。
机器学习
按照既定程序执行重复作业,已无法满足精密检测的需求。
KS-X1000融合3D机器视觉和深度学习算法,赋予机器人真实、复杂及无序场景的“感知能力”、
“分析能力”及“判断能力"。

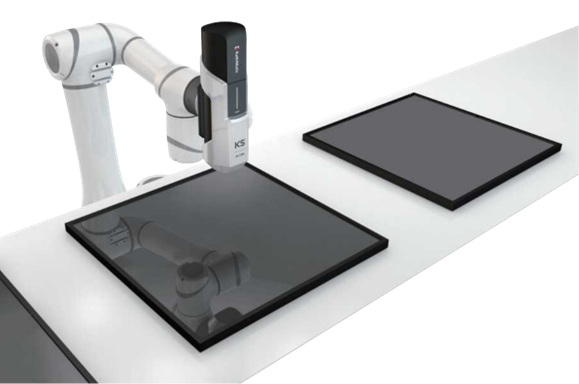

开放系统

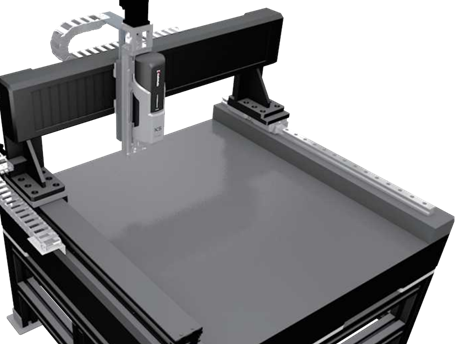

KS-X1000系统的软件开源式、硬件模块化,可供用户进行二次开发,与位移台或生产线集成,即可实现精密元器件或大尺寸面板的在线连续尺寸测量及瑕疵检测。
创新光学模组与丰富照明模式完美匹配,通过4K超高清、10.7亿色显示屏,呈现给您直观的观察体验与视觉震撼。 焦点视图;抖动修正;分屏显示;自动对焦;批注显示。 在超过1000X的放大倍率下观察样品的微米级微观形貌时,无对比情况下,通常肉眼无法区分细微差异。
|
|

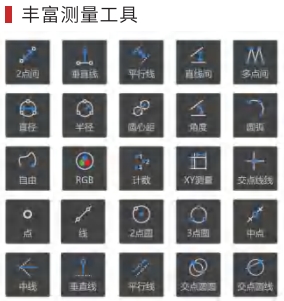

不仅支持对目标对象进行常规测量,依托于强大的图像 识别算法,还可满足更具体的测量需求,且可随软件升 级不断更新选代测量功能。
|
|

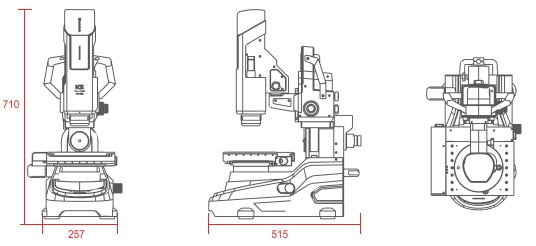

01主机/单位:mm

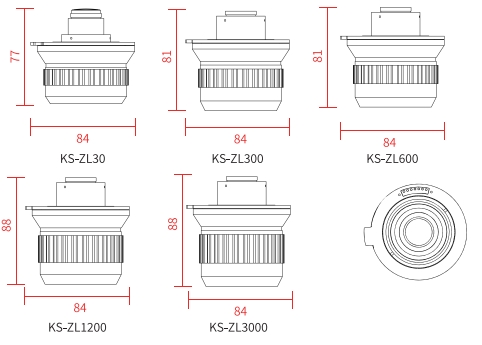

02光学镜头模组/单位:mm

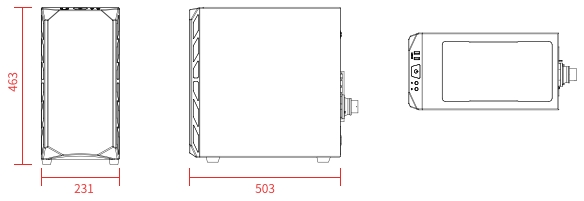

03控制器/单位:mm

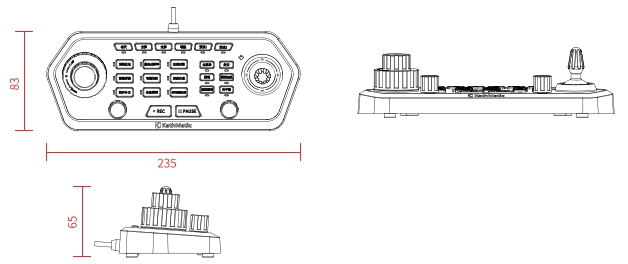

04手柄/单位:mm
