H-K9L分光平片点阵分光片简介

　　镀铝点阵分光片适用的波长范围很宽且对入射角度不敏感。分光平片重量较轻、价格适中、制作相对容易。欧普特科技提供的镀铝点阵分光平片反射光部分是铝膜点阵的反射，透射光则是由未镀膜区域的H-K9L 光学玻璃基底透光而成。点阵由 0.1mm x 0.1mm 镀铝小方块组成。

点阵分光片特征

材料: 精退火H-K9L光学玻璃	表面面型: 波长/ 2 (每英寸) @ 633 nm
平行差: ＜1分	表面光洁度: 60/40
有效孔径：85%	尺寸误差: +0.0/-0.25mm
厚度：1.5mm±0.2mm	分光比(R/T)：±5% @350~2000nm
镀膜：镀铝, 透光小孔0.25mm点阵	最小光束直径：>5mm

产品列表

展开	产品型号	单价	库存状态	购物车
	SPBS12-12x17-30-PD

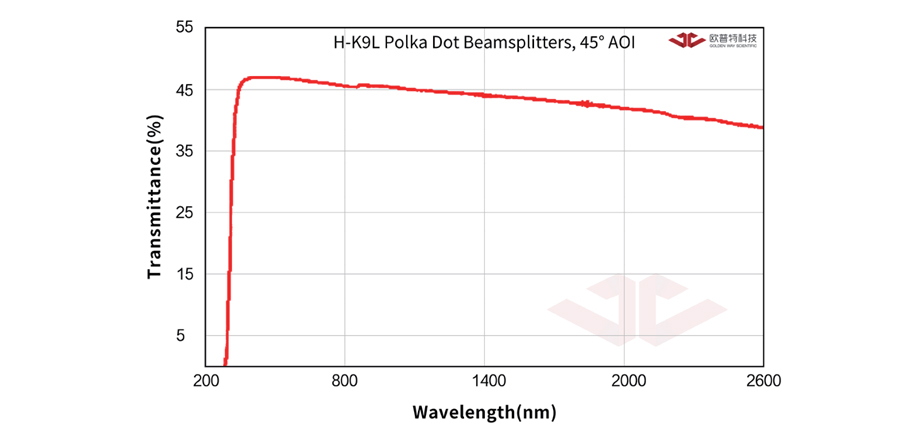

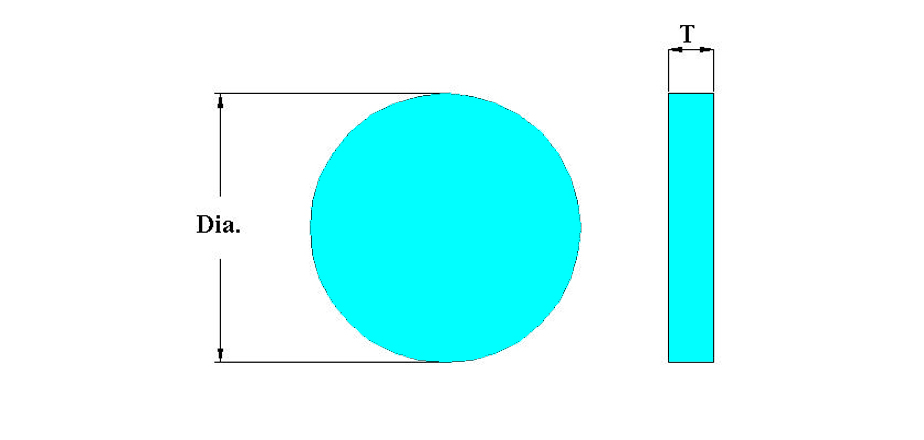

技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.5x17.5mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.5x17.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-025-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.00mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-025-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.00mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-025-50-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.00mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 50R/50T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-50x72-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=50.0x72.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 50.0x72.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-050-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=50.00mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 50R/50T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-50x50-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=50.0x50.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 50.0x50.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-050-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=50.00mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ50.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-012-50-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.50mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 50R/50T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-25x25-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.0x25.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.0x25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-25x25-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.0x25.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.0x25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-012-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.50mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-25x36-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.0x36.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.0x36.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-12x17-50-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.5x17.5mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.5x17.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 50R/50T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-50x50-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=50.0x50.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 50.0x50.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-50x72-70-PD
技术参数光谱曲线图技术服务 {/if} 分享在线客服微信咨询 K9镀铝点阵分光平片尺寸=50.0x72.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 50.0x72.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-012-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.50mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) φ12.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-25x25-50-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=25.0x25.0mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 25.0x25.0 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 50R/50T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-12x12-30-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.5x12.5mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.5x12.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 30R/70T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
	SPBS12-12x12-70-PD
技术参数光谱曲线图技术服务 K9镀铝点阵分光平片尺寸=12.5x12.5mm T=3.00mm 镀铝, 透光小孔0.25mm点阵精退火K9光学玻璃 RoHS 符合标准尺寸(mm) 12.5x12.5 厚度(mm) 1.5 镀膜镀铝, 透光小孔0.25mm点阵材料精退火H-K9L光学玻璃尺寸误差(mm) +0.0/-0.25 有效孔径 85% 分光比(R/T) 70R/30T ±5% @350~2000nm 最小光束直径(mm) >5 表面面型波长/ 2 (每英寸) @ 633 nm 表面光洁度 60/40 平行差＜1分镀膜设计按45°入射设计倒边保护性倒边0.2~0.5mmX45°
