UV熔融石英平凹柱面透镜简介

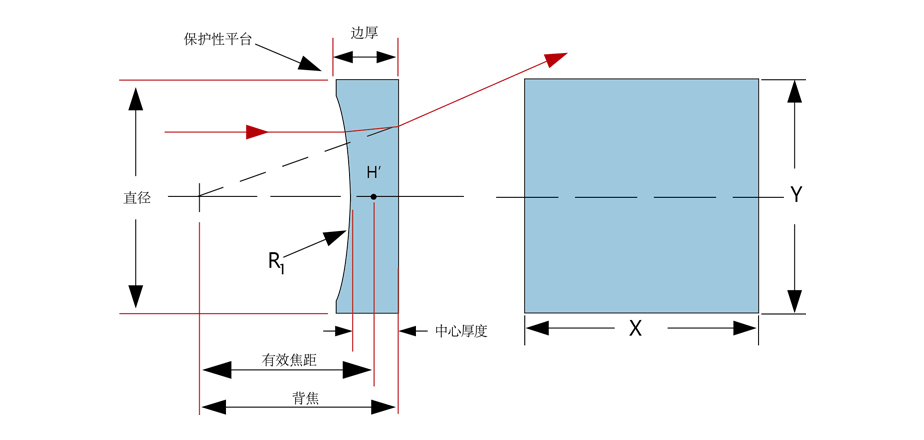

　平凹柱面透镜由一个平面一个凹柱面组成，其焦距为负，常用于将平行或发散光束聚集到线上或改变像的宽高比。

UV熔融石英平凹柱面透镜特征

材料：紫外熔融石英	设计波长：587.6nm
尺寸误差：+0.0/-0.2mm	中心厚度误差: ±0.2mm
焦距误差(EFL)：±2 %	透镜定心误差: 3~5 分
表面光洁度: 40/20	倒边 : 0.2mmX45°
镀膜 : 见产品列表

产品列表

展开	产品型号	单价	库存状态	购物车
	SL26-20x10-150-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-150.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -150.00 背焦BFL(mm) -151.39 半径 R1(mm) 68.78 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.18 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-200

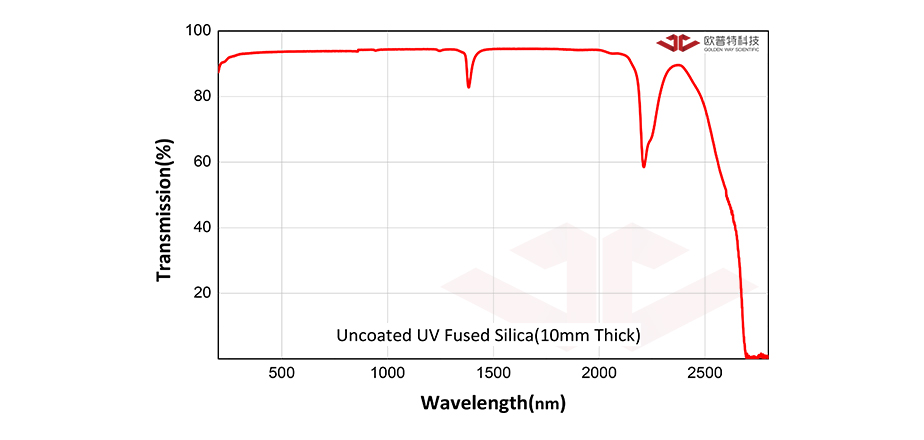

技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-200.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -200.00 背焦BFL(mm) -201.39 半径 R1(mm) 91.70 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.14 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-150
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-150.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -150.00 背焦BFL(mm) -151.39 半径 R1(mm) 68.78 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.18 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-020
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-20.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -20.00 背焦BFL(mm) -21.35 半径 R1(mm) 9.16 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.49 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-30x20-100
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=30.0x20.0mm F=-100.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 30.0x20.0 焦距EFL(mm) -100.00 背焦BFL(mm) -101.38 半径 R1(mm) 45.85 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.10 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-30x20-075
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=30.0x20.0mm F=-75.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 30.0x20.0 焦距EFL(mm) -75.00 背焦BFL(mm) -76.30 半径 R1(mm) 34.35 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.49 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-025
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-25.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -25.00 背焦BFL(mm) -26.35 半径 R1(mm) 11.45 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.15 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-200-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-200.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -200.00 背焦BFL(mm) -201.39 半径 R1(mm) 91.70 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.14 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-30x20-050
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=30.0x20.0mm F=-50.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 30.0x20.0 焦距EFL(mm) -50.00 背焦BFL(mm) -51.36 半径 R1(mm) 22.92 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 4.30 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-050-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-50.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -50.00 背焦BFL(mm) -51.36 半径 R1(mm) 22.92 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.55 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-040-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-40.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -40.00 背焦BFL(mm) -41.33 半径 R1(mm) 18.32 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.70 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-150-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-150.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -150.00 背焦BFL(mm) -151.39 半径 R1(mm) 68.78 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.18 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-30x20-100-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=30.0x20.0mm F=-100.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 30.0x20.0 焦距EFL(mm) -100.00 背焦BFL(mm) -101.38 半径 R1(mm) 45.85 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.10 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-040
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-40.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -40.00 背焦BFL(mm) -41.33 半径 R1(mm) 18.32 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.70 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-10x10-250
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=10.0x10.0mm F=-250.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 10.0x10.0 焦距EFL(mm) -250.00 背焦BFL(mm) -251.38 半径 R1(mm) 114.62 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.11 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-020
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-20.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -20.00 背焦BFL(mm) -21.35 半径 R1(mm) 9.16 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 3.49 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-100-UV

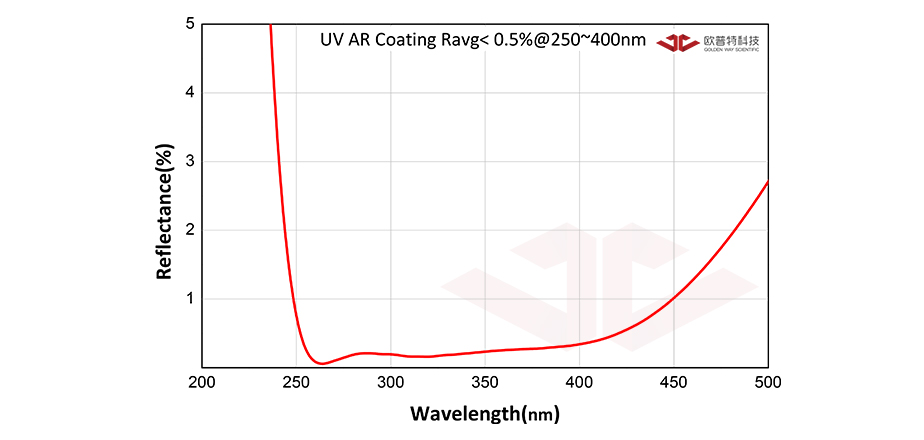

技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-100.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -100.00 背焦BFL(mm) -101.38 半径 R1(mm) 45.85 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.27 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-050-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-50.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -50.00 背焦BFL(mm) -51.36 半径 R1(mm) 22.92 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.55 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-075
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-75.00mm 未镀膜紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -75.00 背焦BFL(mm) -76.30 半径 R1(mm) 34.35 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.37 镀膜未镀膜材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
	SL26-20x10-075-UV
技术参数光谱曲线图技术服务紫外熔融石英平凹柱面透镜 X×Y=20.0x10.0mm F=-75.00mm Ravg<0.5% @250~400nm 紫外熔融石英尺寸X*Y(mm) 20.0x10.0 焦距EFL(mm) -75.00 背焦BFL(mm) -76.30 半径 R1(mm) 34.35 中心厚度Tc(mm) 2.00 边缘厚度Te(mm) 2.37 镀膜 Ravg<0.5% @250~400nm 材料紫外熔融石英设计波长 587.6nm 尺寸误差(mm) +0.0/-0.2 中心厚度误差(mm) ±0.2 面型不规则波长/4 @632.8nm 焦距误差(EFL) ±2% 透镜定心误差 3~5分表面光洁度 40/20 倒边 0.2mmX45° RoHS 符合标准
